某高速公路跨线桥抢修工程中，从凿除破损路面到恢复交通，实际只用了不到2小时。实现这种效率的核心，是选对了小时可通车的路面修补材料。这类材料通过特种胶凝组分的快硬早强特性，能在极短时间内达到通车强度，彻底改变了传统水泥混凝土需7天养护才能开放交通的局面。

什么是2小时可通车的路面材料

这类材料在行业内通常归类为“快硬早强型路面修补砂浆”或“特种混凝土”。它并非普通水泥加早强剂的简单组合，而是基于硫铝酸盐水泥或特种胶凝材料体系，复配高效减水组分、膨胀组分和纤维增强组分制成的干混料。

以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为参考，这类材料在标准养护条件下，2小时抗压强度需达到20MPa以上，4小时达到30MPa以上，满足C30-C50等级路面混凝土的设计要求。实际操作中，我们常用的一个技术指标是：2小时抗折强度不低于3.5MPa，这是确保薄层修补不被车辆荷载压碎的关键。

从施工温度范围看，这类材料在5℃至35℃环境温度下均能正常水化硬化。低于5℃时需配合热水搅拌和保温措施，高于35℃时需缩短搅拌后的可使用时间。经验上来说，20℃左右的施工条件最为理想，2小时强度可稳定在25MPa以上。

为什么传统材料做不到2小时通车

普通硅酸盐水泥的水化反应是一个持续过程，24小时内只能达到设计强度的30%左右。即便使用早强型水泥，也需要至少12小时才能承受轻型车辆荷载。这是由水泥矿物组成和反应动力学决定的，不是简单加外加剂能解决的。

另一个关键问题是收缩开裂。普通水泥混凝土在早期强度发展过程中，水分蒸发速度快，塑性收缩容易导致表面微裂纹。这些微裂纹在车辆荷载下会迅速扩展，造成修补层脱落。而快硬材料通过膨胀组分补偿收缩，在2小时内就完成了大部分体积变化，避免了后期开裂风险。

以某市政道路井盖周边修补为例，传统材料需要围挡3-5天，不仅影响交通，还容易因围挡被撞造成二次事故。改用快硬材料后，从搅拌完成到开放交通控制在90分钟内，施工队当天就能转场下一个作业点，效率提升非常明显。

施工时要注意哪些关键环节

基面处理是决定修补成败的第一步。必须将破损区域的松散混凝土、浮浆、油污彻底清除，露出坚实的基层。用高压水枪冲洗后，保持基面处于饱和面干状态——表面湿润但没有明水。这个细节很多人忽视，但直接影响材料与基层的粘结强度。

搅拌环节要严格控制水灰比。这类材料出厂时已经配好干混料，现场只需按说明书加水。经验上来说，每袋25公斤干料加水3.5-4.0升，搅拌时间3-4分钟，直到浆体均匀无干粉颗粒。水加多了强度会下降，加少了流动性差，无法填充密实。

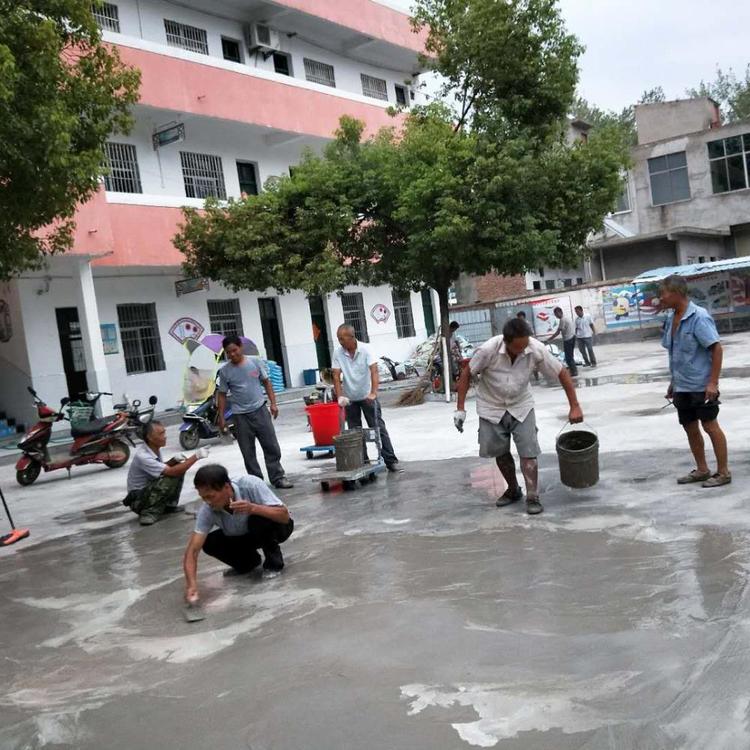

浇筑后必须立即进行压实抹面。因为材料初凝时间只有15-20分钟，终凝时间30-40分钟，必须在初凝前完成摊铺、振捣和收面。实际操作中，我们建议两人配合：一人倒料摊铺，一人紧随其后用抹刀压实。如果出现气泡或蜂窝，可以少量补料后再抹平。

养护环节容易被低估。虽然材料快硬，但表面失水过快仍会影响强度发展。浇筑完成后应立即覆盖塑料薄膜或喷涂养护剂，保持表面湿润至少1小时。在高温或大风天气，这个措施尤其重要，能避免表面起皮或起砂。

实际工程案例中的经验教训

去年在某省道桥梁伸缩缝修补项目中，我们遇到一个典型问题：施工当天温度只有2℃，按常规方法搅拌后，材料2小时强度只有12MPa，远达不到设计要求。后来采取热水搅拌（水温40℃）并在浇筑后覆盖保温棉，2小时强度回升到22MPa，4小时后达到28MPa，顺利通过了验收。

另一个案例是某机场货运区地坪修补。这里要求6小时内恢复重载车辆通行，且修补厚度只有3-5厘米。我们采用特种快硬砂浆，通过调整骨料级配和纤维掺量，使材料在2小时抗压强度达到25MPa的同时，耐磨度达到普通混凝土的1.5倍。使用一年后检查，修补区域没有出现剥落或裂缝。

从这些案例中总结一条经验：小时可通车的材料对施工条件敏感度较高，尤其是温度和湿度。建议施工前先做小面积试块，确认强度发展满足要求后再大面积作业。另外，这类材料一次拌合量不宜超过50公斤，因为操作时间有限，拌多了来不及用完就会硬化。

最后提醒一点：采购时一定要查验材料出厂检测报告，重点关注2小时和4小时强度数据。有些低价产品会虚标强度，实际达不到设计要求。正规厂家的产品都会在包装上标注执行标准，比如GB/T 50448-2015或JC/T 2383-2016，这是判断材料质量的基本依据。
