活性粉末混凝土（RPC）是一种抗压强度可达200MPa以上的超高性能水泥基复合材料，相比普通混凝土，它的耐久性和轻量化优势明显。很多工程同行问它到底能用在哪儿、怎么用，这篇文章从施工经验出发，把材料性能、配合比控制和应用场景一次说清楚。

RPC材料的真实性能指标和国标依据

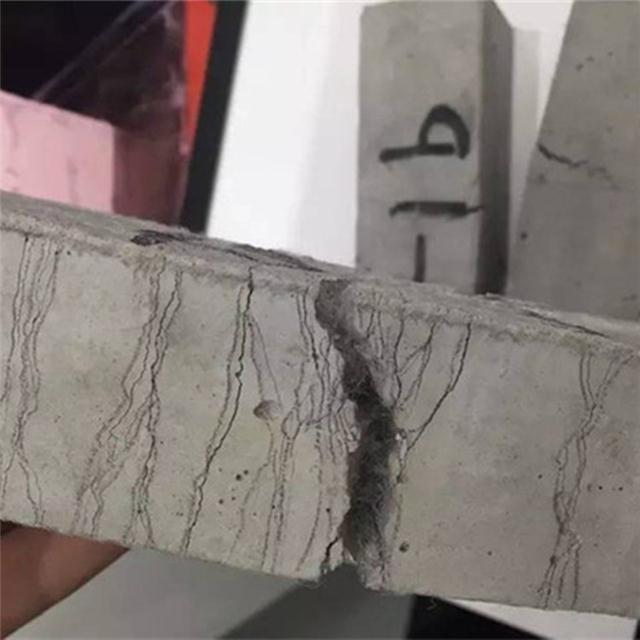

根据GB/T 31387-2015《活性粉末混凝土》标准，RPC的抗压强度等级分为100、120、140、160、180、200六个等级。实际生产中，标准养护28天抗压强度普遍在150-250MPa之间，抗弯强度可达18-50MPa，弹性模量在40-70GPa范围内。与普通混凝土相比，它的孔隙率低于1%，气孔容积控制在2%-6%，干缩值接近于零，这意味着构件在服役期几乎不会产生收缩裂缝。

耐久性方面，RPC的氯离子渗透系数极低，冻融循环500次后质量损失率小于1%，碳化深度28天实测为0mm。这些数据在JTG/T J22-2008《公路桥梁加固设计规范》中也有对应参考，适用于高腐蚀环境或高寒地区的结构工程。

配合比设计的关键控制参数

RPC的配合比与普通混凝土完全不同。水胶比一般控制在0.16-0.22之间，胶凝材料以水泥和硅灰为主，硅灰掺量占胶凝材料总量的20%-30%。石英砂的粒径范围选用0.16-1.25mm连续级配，钢纤维体积掺量根据承载要求控制在1.5%-3.5%。实际操作中，流动度控制是关键：干硬型RPC的坍落度在30-50mm，常规型50-150mm，整平型可达180-250mm。凝结时间方面，初凝不小于30分钟，终凝不大于600分钟，具体根据施工温度和运输距离调整缓凝剂用量。

经验上来说，搅拌顺序对强度影响很大。建议先将干粉料（水泥、硅灰、石英砂）搅拌2-3分钟，再加水搅拌3-4分钟，最后加入钢纤维搅拌2分钟，避免纤维结团。养护方式采用标准养护或蒸汽养护，蒸汽养护温度控制在70-90℃，恒温时间12-24小时，能有效提升早期强度。

施工工艺要点和温度控制

RPC的施工环境温度宜在5-35℃之间。低于5℃时需采取保温措施，高于35℃时要控制浇筑速度并加缓凝剂。浇筑时采用强制式搅拌机，严禁使用自落式搅拌机。由于RPC黏度大，振捣方式以高频振动台或插入式振捣棒配合使用，振捣时间控制在15-30秒，过振会导致钢纤维下沉分布不均。

养护是RPC施工的重中之重。浇筑完成后立即覆盖塑料薄膜保湿，24小时后拆模，随后进行标准养护或蒸汽养护。以铁路桥梁人行道盖板为例，采用蒸汽养护的RPC盖板，24小时强度可达设计值的80%以上，7天即可达到100%。拆模时注意保护边角，RPC虽然强度高但脆性较大，磕碰容易产生缺角。

主要应用场景和工程案例参考

在市政桥梁工程中，RPC用于制作桥面铺装层、人行道板、电缆沟盖板和声屏障。以某高速铁路客运专线为例，RPC电缆沟盖板厚度仅20mm，重量为普通混凝土盖板的1/3，使用寿命可达50年以上，解决了传统盖板易开裂、更换频繁的问题。在军事工程领域，RPC的抗冲击性能突出，200mm厚的RPC板可抵御7.62mm步枪弹的穿透，相关数据在GB 50367-2013《混凝土结构加固设计规范》中有参考依据。

压力管道和容器方面，利用RPC的高抗渗性，可制作输送腐蚀性液体或气体的管道，壁厚较钢管减少30%以上，成本降低约20%。在超高层建筑中，RPC与钢管组合形成钢管RPC柱，承载力较普通钢管混凝土柱提高40%以上，截面尺寸缩小30%，有效增加了使用面积。

质量验收标准和常见问题处理

RPC构件的验收依据GB/T 31387-2015和GB 50204-2015《混凝土结构工程施工质量验收规范》。强度检验采用100mm×100mm×100mm立方体试件，每组3块，同条件养护。外观质量要求表面无蜂窝、孔洞、裂缝，钢纤维不外露。尺寸偏差控制在±2mm以内，平整度用2m靠尺检查，偏差不大于2mm。

常见问题包括钢纤维分布不均、表面起皮和早期开裂。钢纤维分布不均可通过调整搅拌时间和振动工艺解决；表面起皮多因养护湿度不足，需加强覆盖保湿；早期开裂则需检查水胶比是否偏大或缓凝剂用量是否合适。实际操作中，每批材料进场后先做小配合比试验，验证流动度和强度后再批量生产，能有效降低质量风险。
