金属型不发火防静电地面硬化剂，说白了就是解决两个痛点：一是地面摩擦或撞击时不产生火花，避免引爆易燃粉尘或气体；二是把静电导走，防止电荷积累引发事故。这材料靠金属骨料和导电介质实现双重防护，不是靠普通石英砂或水泥硬扛，施工方法也和传统硬化剂有本质区别。

金属型不发火防静电地面硬化剂到底解决什么问题

很多化工厂、电子车间、弹药库的地面，最怕的就是火花和静电。普通混凝土地面，铁器一砸就冒火星，人在上面走动也会产生几千伏静电。金属型不发火防静电地面硬化剂通过掺入特定粒径的铜、铝或导电矿物骨料，让地面在摩擦或冲击时只产生塑性变形而不产生高温颗粒，同时把表面电阻控制在1×10⁵Ω到1×10⁹Ω之间，满足防静电要求。

实际操作中，这种材料常用于易燃易爆品仓库、石油化工装置区、精密电子装配线。以某锂电池车间的案例来说，原来用的环氧防静电地坪，三年后起壳开裂，更换时发现静电积累值超标。改用金属型不发火硬化剂后，表面莫氏硬度达到7-8，耐磨度比普通混凝土提高3倍以上，而且五年内没出现火花问题。

材料核心参数与施工环境要求

从材料本身来说，金属型不发火防静电地面硬化剂的抗压强度通常在C60-C80之间，28天标准养护后能达到75MPa以上。施工温度最好控制在5℃到35℃之间，低于5℃水泥水化反应太慢，强度上不去；高于35℃水分蒸发过快，容易开裂。养护时间最少7天，前三天要定时洒水或覆盖保湿膜，这一点很多施工队容易忽视。

厚度方面，常规施工厚度是5-8毫米，如果地面基层平整度差，可能需要先做找平层。经验上来说，每平方米用量在6-8公斤左右，具体要看骨料粒径和设计要求。另外要注意，这种材料不能和普通水泥砂浆混用，否则导电网络会被切断，防静电效果大打折扣。

施工流程中的关键控制点

基层处理是第一步，也是最容易出问题的一步。混凝土基层必须坚固、干燥、无油污，强度不能低于C25，表面要凿毛或者喷砂处理。如果基层有裂缝，得先用环氧树脂修补，否则硬化剂会跟着开裂。洒水润湿时不能有明水，这点很多工人掌握不好，水多了骨料沉不下去，表面发花。

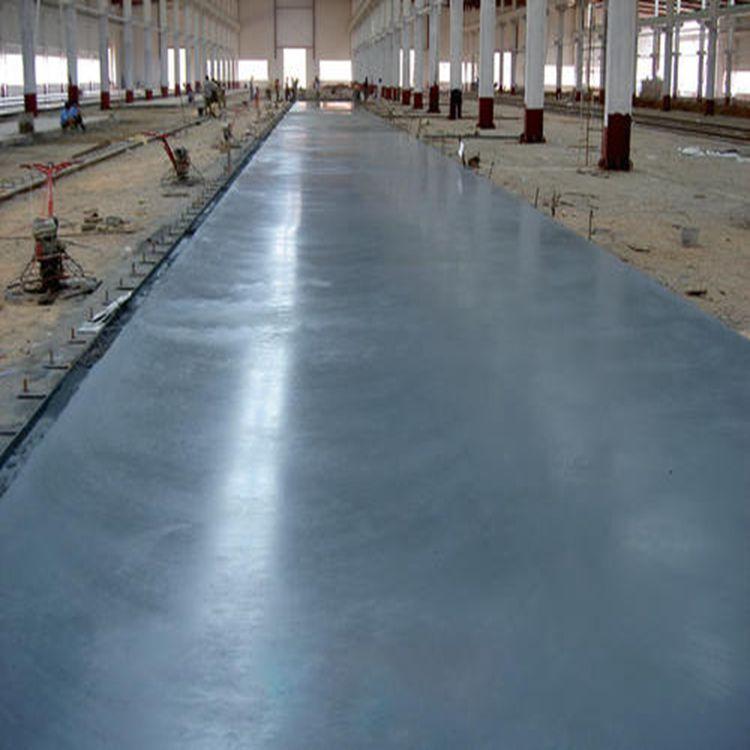

搅拌环节要严格控制水灰比，一般控制在0.28-0.32之间。用强制式搅拌机搅拌3-5分钟，直到混合料颜色均匀。摊铺时用刮尺找平，然后用抹光机压实收光。收光时间很关键，早了表面不密实，晚了抹不动。以某弹药库项目为例，施工时气温28℃，我们要求工人分三次收光，间隔15分钟，最终表面平整度达到2毫米以内。

最后一步是养护，切缝要在地面硬化后24-48小时内完成，切缝深度是地面厚度的三分之一。养护期间禁止上人、禁止堆放重物，避免表面污染。很多项目为了赶工期，养护不到5天就开放使用，结果表面起砂、强度不足，得不偿失。

常见误区与质量验收标准

有个常见误区，认为不发火就是完全不产生任何火花。实际上，金属型不发火材料在重物猛烈撞击下，仍然可能产生微弱火星，但能量不足以引燃常见可燃气体或粉尘。真正的不发火等级，需要依据GB/T 50448-2015《防静电工程施工与验收规范》进行摩擦试验验证，不是凭感觉判断。

验收时主要测两个指标：表面电阻率和不发火性。表面电阻率用兆欧表测试，每100平方米测一个点，平均值应在1×10⁵Ω到1×10⁹Ω之间。不发火性用砂轮摩擦试验，在暗室中观察是否有明显火花。另外还要测抗压强度和耐磨度，强度不低于设计值的90%，耐磨度按GB/T 16925-2017方法测试，磨耗量不大于0.5g/cm²。

从实际经验看，很多工程验收不合格，问题出在导电网络不连续。比如施工时骨料分布不均，或者养护期间表面被污染，导致局部电阻超标。所以建议在施工过程中做中间检测，发现问题及时处理，避免最后返工。

工程案例中的经验教训

去年参与了一个面粉加工厂的地面改造项目，原地面是普通水磨石，工人推车时经常看到火花，虽然没出事故，但安全部门要求必须整改。我们推荐了金属型不发火防静电地面硬化剂，但甲方担心成本太高。后来算了一笔账：如果改用环氧不发火地坪，每平方米造价高出30%，而且使用寿命只有5-8年；而金属型硬化剂虽然前期投入略高，但使用寿命可达15年以上，综合成本更低。

施工过程中遇到一个问题：车间内有几处地坑和排水沟，边缘处理不好容易开裂。我们的做法是在地坑周边加设钢丝网，并预留伸缩缝，用柔性密封胶填充。完工后测试，所有点位电阻值都在1×10⁶Ω左右，不发火试验全部合格。甲方验收时用铁锤砸了几下地面，确实看不到火花，才放心签字。

还有一个教训值得注意：某项目为了赶工期，在冬季低温条件下施工，没有采取保温措施，结果硬化剂表面起皮脱落。后来返工，搭设暖棚加热，保持施工温度在10℃以上，才达到设计要求。所以天气条件必须重视，不能抱侥幸心理。
