水泥地面开裂是混凝土收缩与基层约束力失衡的结果。要彻底修复，不能只看表面裂缝，得先判断裂缝是静止型还是发展型，再根据裂缝宽度和承载要求选对修补材料。下面这套方法，来自多个工业厂房和物流仓库的实际抢修经验，能帮你一次性解决问题。

先搞清裂缝是哪种类型

修补前必须做的第一件事，是观察裂缝的发展趋势。用裂缝测宽仪或塞尺测量宽度，同时在裂缝两端贴石膏饼，观察两周。如果石膏饼没裂，说明裂缝已稳定，属于静止型；如果石膏饼跟着开裂，说明基层还在沉降或混凝土还在收缩，属于发展型。

实际操作中，静止型裂缝多见于使用超过一年的地面，宽度通常在0.3mm以下；发展型裂缝常见于新浇筑的地面，特别是养护不足7天就上荷载的工程。这两种裂缝的修补方案完全不同，搞混了等于白干。

微细裂缝用表面封闭法就够了

对于宽度小于0.3mm的静止型裂缝，不需要开槽，直接采用表面封闭法。推荐使用渗透型环氧树脂底涂，黏度控制在300mPa·s以下，能顺着毛细孔渗入裂缝深处。施工时，用滚筒或毛刷涂两遍，第一遍涂完后等表干（约2小时），再涂第二遍。

以某物流仓库3000㎡地面为例，裂缝宽度都在0.2mm左右，采用这种方法修补后，经过两个夏季高温和叉车反复碾压，没有出现二次开裂。关键控制点是：施工温度要在10℃以上，湿度低于75%，否则树脂固化不完全。

宽裂缝必须开槽灌浆才管用

宽度超过0.5mm的裂缝，或者有轻微错台的裂缝，必须用开槽灌浆法。用切割机沿裂缝开V型槽，槽深控制在15-20mm，槽宽20-25mm。开槽后，用高压气枪吹净粉尘，再用丙酮清洗槽内壁，确保无油污。

灌浆材料建议选用低收缩环氧树脂灌浆料，抗压强度需达到50MPa以上（参照GB/T 50448-2015《水泥基灌浆材料应用技术规范》）。灌浆时采用低压慢注方式，压力控制在0.2-0.4MPa，从裂缝一端向另一端推进，直到灌浆料从另一端溢出。灌完后，用刮板刮平表面，撒上石英砂做防滑处理。

大面积起砂开裂得用薄层修补砂浆

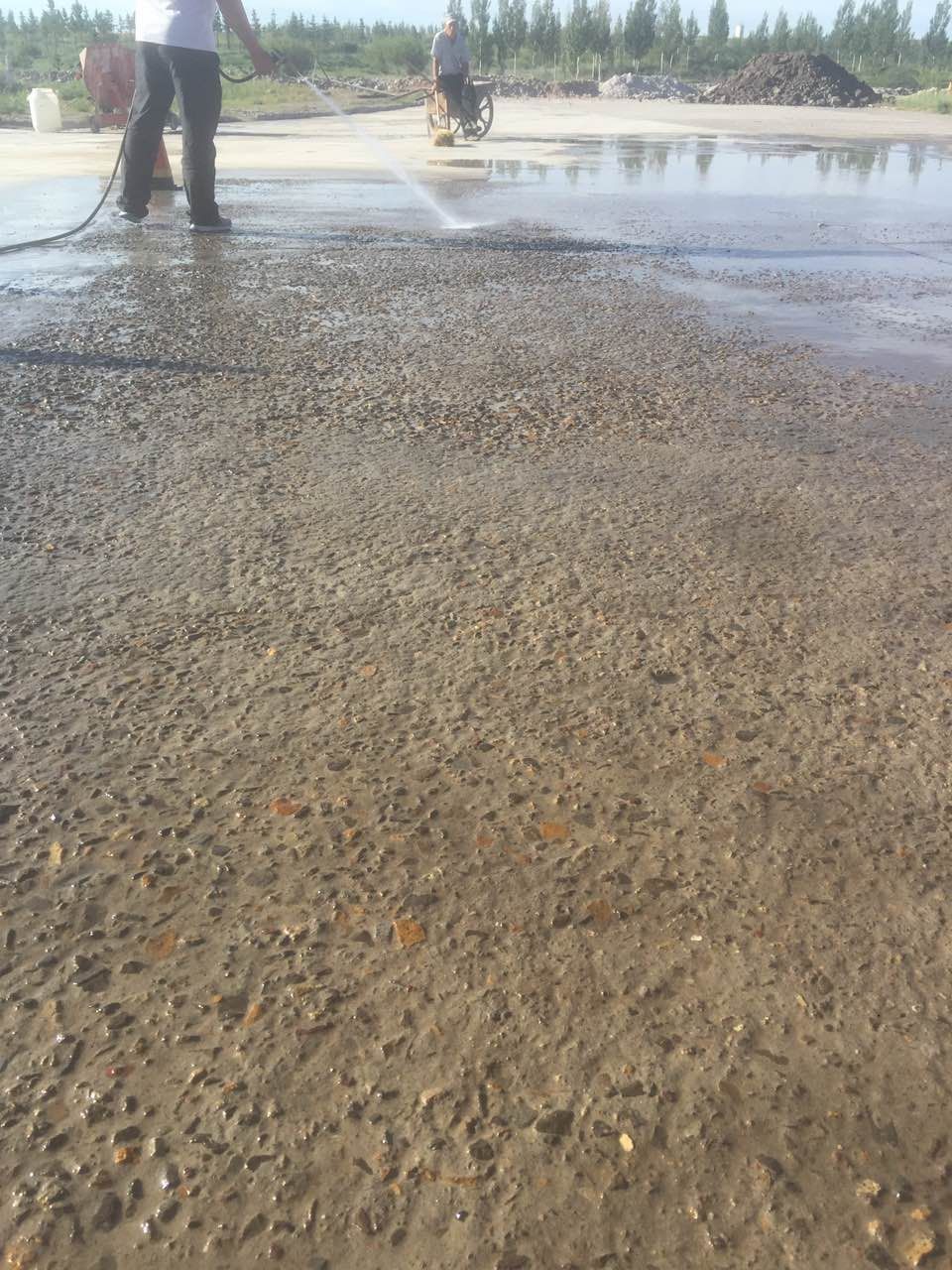

如果地面出现大面积龟裂、起砂，说明表层混凝土已经劣化。这时候不能局部修补，得整体做薄层罩面。先用抛丸机或铣刨机去除表面松散层，露出坚实基层，然后涂刷界面剂，再摊铺聚合物改性水泥砂浆。

这种砂浆的厚度控制在5-10mm，28天抗折强度不低于6.0MPa，粘结强度大于1.5MPa。以某汽车零部件车间为例，地面因油污渗透导致表层开裂起砂，采用薄层修补后，48小时就能上轻载，7天达到设计强度。注意：施工后必须覆盖塑料薄膜保湿养护，前3天每天洒水两次。

修补后养护和荷载控制是成败关键

修补完成不等于活干完了。环氧类材料需要24小时初凝，7天达到最终强度，这期间不能有水浸泡或重物碾压。水泥基修补材料则需保湿养护至少7天，环境温度低于5℃时，必须采取保温措施，否则强度会打折扣。

经验上来说，修补后的地面在头两周内，荷载控制在设计值的50%以内比较稳妥。曾经有个冷库项目，修补后第三天就上叉车，结果修补层被压裂，返工成本翻了三倍。所以，养护时间和荷载控制这两条红线，施工队长必须盯住。
