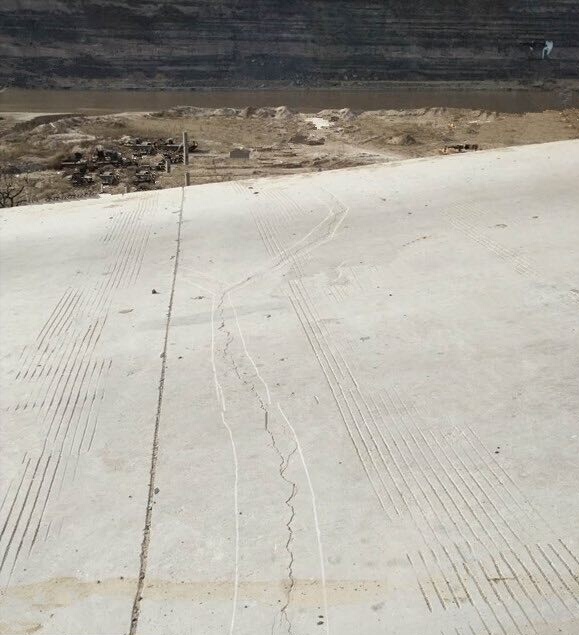

水泥地面出现裂缝后，很多人第一反应是直接抹点水泥砂浆盖住。作为在工地上处理过上百起类似问题的材料工程师，我直接告诉你：这种做法撑不过一个冬天。水泥地面出现裂缝，必须先判断裂缝性质，再选对修补材料，否则补了还会裂。

先搞清楚裂缝是活的还是死的

修补前必须做裂缝观测。用塞尺量一下缝宽，如果裂缝宽度在0.3mm以下且半年内没有变化，属于死缝，直接封闭处理。如果裂缝宽度超过0.5mm，或者你在现场观察到裂缝边缘有错台、起砂，那说明基层还在沉降或混凝土还在收缩。

以某物流仓库地坪项目为例，地面裂缝宽达2mm，工人直接用水泥砂浆灌了，结果三个月后裂缝两侧又崩出新的裂纹。后来我们取芯检测发现，基层回填土压实度只有85%，远低于规范要求的93%。这种活缝必须先做地基加固或设置传力杆，再用弹性修补材料处理。

实际操作中，我建议用裂缝宽度对比卡和深度尺做记录。如果裂缝深度超过板厚的1/3，比如10cm厚的混凝土地面裂缝深达3.5cm以上，必须考虑结构补强方案，不能只做表面修补。

选修补材料要看裂缝宽度和使用场景

裂缝宽度在0.3mm到1mm之间，且地面不承受重载，比如普通办公室或住宅车库，用环氧树脂灌缝胶。这种材料抗拉强度能达到8MPa以上，粘结强度在2.5MPa左右，施工温度最好控制在10℃到30℃之间。低于5℃时环氧树脂固化很慢，容易流挂。

对于宽度1mm到3mm的裂缝，特别是仓库、车间这类需要承受叉车荷载的地面，我推荐用聚合物改性水泥砂浆。这类材料28天抗压强度能达到40MPa以上，与老混凝土的粘结强度不低于1.5MPa。以某食品加工车间地坪修补为例，我们用了聚丙烯纤维增强的修补砂浆，修补后养护7天就恢复了正常生产，半年后复查没有出现二次开裂。

裂缝宽度超过3mm，或者裂缝处有渗水问题，比如地下车库底板，那就得用高强无收缩灌浆料。按照GB/T 50448-2015标准，这类材料24小时抗压强度应不低于20MPa，3小时竖向膨胀率在0.02%到0.5%之间。施工时注意，灌浆料的水料比要严格控制在0.13到0.15之间，水加多了强度直接掉30%以上。

修补施工有四个关键步骤不能省

第一步是开槽。用角磨机沿裂缝切出V形槽，槽深至少2cm，槽口宽度控制在3cm到5cm。这一步很多人图省事直接灌浆，结果修补料只粘在表面，下面还是空的。以某桥梁支座灌浆项目为例，我们开槽后发现裂缝底部有油污，用高压水枪冲洗后才做的修补，最终检测粘结强度达到2.8MPa。

第二步是界面处理。用钢丝刷把槽内松动颗粒清干净，然后用压缩空气吹净粉尘。如果是干燥基层，要提前洒水湿润，但表面不能有明水。经验上来说，湿润时间控制在30分钟左右，让基层吸水达到饱和面干状态，这样修补料不会因为基层吸水过快而开裂。

第三步是分层填筑。裂缝较深时，每层填筑厚度不超过2cm。比如槽深4cm，那就分两层施工，第一层填2cm，用刮刀压实后再填第二层。这样能避免一次填太厚导致内部气泡排不出来，形成空鼓。

第四步是养护。修补完成后立即覆盖湿麻袋或塑料薄膜，养护时间不少于7天。夏季施工时，如果气温超过30℃，还要每隔4小时喷一次水，保持表面湿润。冬季施工时，环境温度低于5℃要采取保温措施，比如搭设暖棚或使用低温型修补材料。

预防二次开裂要控制好环境条件

修补材料固化期间，地面不能有振动荷载。以某物流仓库为例，修补后24小时内就有叉车在上面行驶，结果修补层被压出新的裂纹。规范要求修补后至少养护3天才能上人，7天后才能上轻型车辆，28天后才能承受重载。

温度变化也是导致二次开裂的常见原因。如果修补时环境温度与使用温度差超过15℃，比如冬季修补夏季使用，修补材料与老混凝土的膨胀系数不同，很容易在界面处脱粘。这种情况下，我建议选用弹性模量接近老混凝土的修补材料，或者预留伸缩缝。

实际操作中，很多项目忽略了裂缝周边的基层处理。如果裂缝两侧的混凝土已经起砂或疏松，必须把松散层剔除干净，直到露出坚硬基层。剔除深度至少1cm，然后用界面剂涂刷后再修补。以某地下车库地坪为例，我们剔除了2cm厚的松散层，重新修补后两年没有出现任何问题。
