水泥路面修补材料到底能不能做到快速通车、不脱落？答案是肯定的，但前提是选对材料、做对工艺。本文结合2025年最新施工案例与国标要求，详细拆解水泥路面修补从材料选型到养护验收的全流程，帮你避开常见坑点。

这种修补材料能解决哪些路面病害

实际工程中，水泥混凝土路面最常见的病害包括麻面、起皮、空鼓、裂缝和露筋。这套修补材料专为这类问题设计，直接涂抹在病害部位即可，核心优势在于超强抗压和粘结性能，能够实现3毫米以上的超薄修补。在高速重载行车状态下，修补层不会出现破碎或脱落。

以某省道修复工程为例，原路面因冻融循环出现大面积起皮，使用该材料修补后，经3个月重载交通检验，修补区域完好无损。材料与旧混凝土的相容性极好，粘结后融为一体，且对钢筋无锈蚀作用，完全满足GB 50367-2013《混凝土结构加固设计规范》中对界面粘结的要求。

材料性能指标：具体数据才靠谱

按照GB/T 50448-2015《水泥基灌浆材料》的技术要求，该修补材料的核心性能参数如下：抗压强度24小时≥20 MPa，3天≥35 MPa，28天≥50 MPa；粘结强度（与旧混凝土的拉拔粘结）≥1.8 MPa；流动度初始≥260 mm，30分钟保留值≥220 mm；凝结时间初凝≥30分钟，终凝≤60分钟。这些数据保证了材料在常温下快速固化，修补后3小时即可开放交通。

材料以水作为分散介质，属于环保产品，对人体无害，不易燃，贮存和运输方便。其热膨胀系数与混凝土接近（约10×10⁻⁶/℃），避免了温度变化导致的界面开裂。实际操作中，加水量严格控制在16%-18%（重量比），严禁多加水，否则会直接降低强度。

施工准备：基面处理是成败关键

施工前需要准备的机械包括：砂浆搅拌机或手电钻改装的搅拌工具、高压水枪冲洗设备、底面清扫工具、海绵或拖布（用于吸干多余水分）、两个以上铁质搅拌桶、若干抹子。这些工具缺一不可，经验上说，搅拌工具功率不足会导致材料混合不均，直接影响后期强度。

基面处理的第一步是剔除起鼓、脱皮、裂缝等松动部位。如果剔除不干净，后期粘结强度会大打折扣。对于深度低于3mm的部位、过于平整的部位以及有油污的部位，必须进行拉毛处理。拉毛方法可采用专业凿毛机或人工电镐，拉毛深度控制在1-3mm，露出新鲜混凝土骨料为准。基面清理后，用高压水枪将浮土、泥浆冲洗干净，并避免泥浆回流。

施工工艺：每一步都有参数要求

冲洗干净后，需将水保留在作业面一段时间，充分湿润基面，直至不再渗水为止（以观察没有气泡冒出为最佳状态）。施工时作业面必须保持湿润，但不能有明水。如果坑洼部位有积水，需用海绵或干布吸干后再施工，因为积水会破坏材料的实际水灰比，影响最终强度。

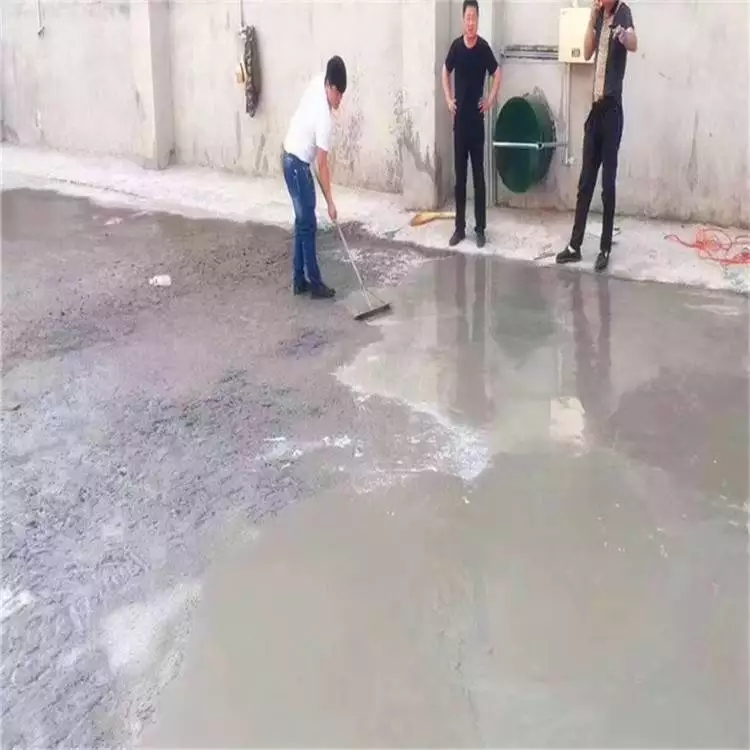

材料搅拌时，先将水倒入容器，再加入修补料，搅拌时间不少于3分钟，直至无干粉、无气泡。搅拌好的材料应倒在准备好的作业面上，用抹子摊平。抹子行进端稍微抬起，与地面成10°角，尽量减少回板次数。如果出现难以找平的情况，静置2-3分钟后再抹平，这样材料会自然流平。

施工环境温度宜在5℃-35℃之间，超出此范围需采取保温或降温措施。风力大于4级时，应搭设防风设施，避免表面水分蒸发过快导致开裂。

养护与验收：别让最后一步掉链子

修补完成后，用手触摸材料表面，确认硬化后即可开始洒水养护。养护时间不少于7天，前3天每2-3小时洒水一次，保持表面湿润。注意不能用高压水直接冲洗，避免冲走表面浆液而影响强度。在水分蒸发过快的天气（如夏季高温或大风天），要覆盖湿布或塑料薄膜进行保湿养护。

验收时参照GB 50204-2015《混凝土结构工程施工质量验收规范》和GB 50550-2010《建筑结构加固工程施工质量验收规范》，重点检查以下项目：修补层与旧混凝土的粘结情况（敲击法检查空鼓面积不超过5%）、表面平整度（3米靠尺间隙不大于3mm）、抗压强度（现场取芯或回弹法检测）。养护期满后，修补区域应无裂缝、无脱落，颜色与旧混凝土基本一致。
