混凝土表面裂缝的根本原因，是混凝土在硬化过程中，内部拉应力超过了其抗拉强度。这通常由塑性收缩、温度变化或干燥收缩引起，而非单一的材料问题。要有效控制混凝土表面裂缝，必须从配合比设计、施工工艺和养护措施三方面系统入手。

从材料内部看：塑性收缩与沉降裂缝是怎么来的

混凝土浇筑后4-6小时内，表面水分蒸发速率如果超过0.5kg/m²·h，就会产生塑性收缩裂缝。这个阶段混凝土还没形成足够强度，表面失水导致体积收缩，而内部约束阻止了自由变形，应力一旦超过临界值，裂缝就出现了。实际操作中，环境温度高于30℃、相对湿度低于50%、风速超过5m/s时，这种裂缝风险会成倍增加。

沉降裂缝则是骨料下沉、浆体上浮的结果。比如在梁柱节点或钢筋密集区，混凝土拌合物坍落度如果大于180mm，粗骨料下沉受阻，表面浆体层厚度超过3-5mm，就容易沿钢筋走向出现规则裂缝。以某桥梁支座灌浆项目为例，C50混凝土坍落度控制在160mm时，表面裂缝率降低了近七成。

温度应力与干燥收缩：为什么裂缝总在养护期出现

大体积混凝土内部温度峰值通常在浇筑后24-72小时出现，内外温差超过25℃时，表面拉应力会迅速超过混凝土早期抗拉强度（约1-2MPa）。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》要求，大体积混凝土的温控措施必须将内外温差控制在20℃以内。实际操作中，采用冷却水管或保温覆盖是最有效的办法。

干燥收缩裂缝多发生在养护结束后3-7天。混凝土水胶比大于0.45时，毛细孔失水引起的收缩量可达300-600微应变。经验上来说，养护时间不足7天（普通硅酸盐水泥）或14天（掺合料较多时），表面失水速率过快，裂缝就会沿着最薄弱的截面展开。比如某地下室外墙工程，养护14天的墙体比养护7天的墙体裂缝数量减少了约60%。

配合比设计：水胶比和骨料级配是控制关键

水胶比直接决定了混凝土的孔隙率和收缩潜力。当水胶比从0.40提高到0.50时，干燥收缩值增加约40%。控制水胶比在0.35-0.42之间，同时保证胶凝材料用量不低于320kg/m³，是减少收缩裂缝的基础。实际操作中，单方用水量每增加10kg，收缩率就上升约5%。

骨料级配同样重要。连续级配的粗骨料（5-25mm）能形成更好的骨架结构，减少浆体用量。以C30混凝土为例，粗骨料用量从1050kg/m³提高到1150kg/m³时，28天收缩值降低了15%以上。砂率控制在38%-42%之间，既能保证工作性，又不至于因细骨料过多而增大收缩。

施工工艺：振捣、抹面和养护的实操要点

振捣过度会导致骨料下沉、浆体上浮，形成薄弱层；振捣不足则气泡排不净，密实度不够。以板厚200mm的楼板为例，插入式振捣棒移动间距控制在400mm左右，每点振捣时间15-20秒，表面泛浆即可。抹面时机也很关键：初凝前进行第一次抹压，终凝前进行第二次抹压，能有效闭合早期塑性裂缝。

养护是最后一道防线，也是最容易被忽视的环节。根据JGJ/T 10-2011《混凝土泵送施工技术规程》，养护时间不得少于7天，掺缓凝剂或矿物掺合料时不得少于14天。覆盖湿麻袋或喷涂养护剂，保证表面湿度不低于90%。以某高架桥墩柱为例，采用自动喷淋养护系统后，表面裂缝数量从每根3-5条降至0-1条。

一个真实的教训：某体育场看台裂缝案例分析

去年处理过一个体育场看台裂缝问题：C40混凝土，浇筑后第二天就出现了大量不规则裂缝，宽度0.1-0.3mm。现场调查发现，施工当天温度35℃、风速6m/s，未采取遮阳挡风措施；配合比中水胶比0.47，单方用水量185kg；养护仅覆盖了塑料薄膜，且未及时补水。问题出在三个环节：环境控制缺失、配合比偏软、养护不到位。

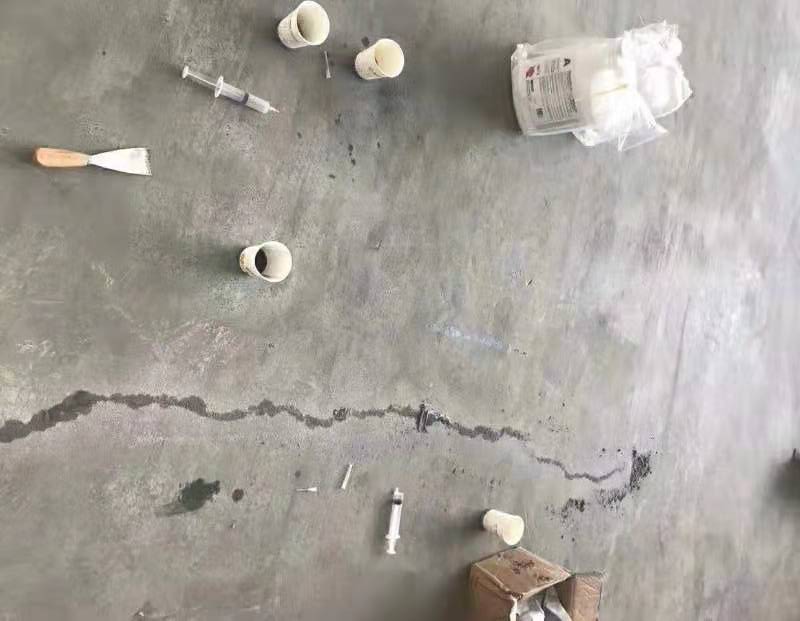

修复方案是：对宽度大于0.2mm的裂缝采用低压注浆（环氧树脂），小于0.2mm的表面涂刷渗透型防水剂。同时调整后续施工：水胶比降至0.40，掺加8%的膨胀剂，浇筑后立即覆盖湿麻袋并洒水养护14天。后续三个看台段再未出现类似裂缝。这个案例说明，混凝土表面裂缝的控制必须从材料、施工到养护全链条闭环管理。
