混凝土地面起砂，说白了就是表面强度不够，一磨就掉沙子。这个问题在厂房、车库、仓库很常见，处理不好不仅灰尘大，还会继续恶化。今天咱们就直说，混凝土地面起砂的修补方法分几种，关键看起砂的深度和使用要求，选对了材料和方法，一次修补能管好几年。

起砂到底是什么原因造成的

要修补，先得搞清楚病根。起砂最直接的原因是表层水灰比过大。很多工地上为了好收光，面层多洒了水，或者振捣后浮浆太厚，这部分水泥浆强度本来就低，一上强度就酥了。

另一个常见问题是养护不到位。混凝土终凝后如果没及时覆盖保湿，或者养护时间不足7天，表层水分蒸发太快，水泥水化反应不充分，强度直接打折扣。按GB/T 50448-2015的要求，地面混凝土养护期不应少于7天，掺了矿物掺合料的还得延长。

经验上来说，冬春季节施工最容易出问题。低温下水化慢，如果又赶上大风天，表面失水快，起砂概率能提高三成以上。所以修补前先看看现场环境，把病因排除了再动手。

起砂修补到底选哪种方案

修补方案得看起砂的严重程度。轻微起砂——就是表面发酥，用指甲能抠出沙子但深度不超过2毫米的，直接用渗透型密封固化剂处理就行。这类材料能渗入混凝土毛细孔，和水泥水化产物反应生成凝胶，把松散的颗粒重新粘结起来。施工后24小时就能走人，7天后莫氏硬度能到6以上。

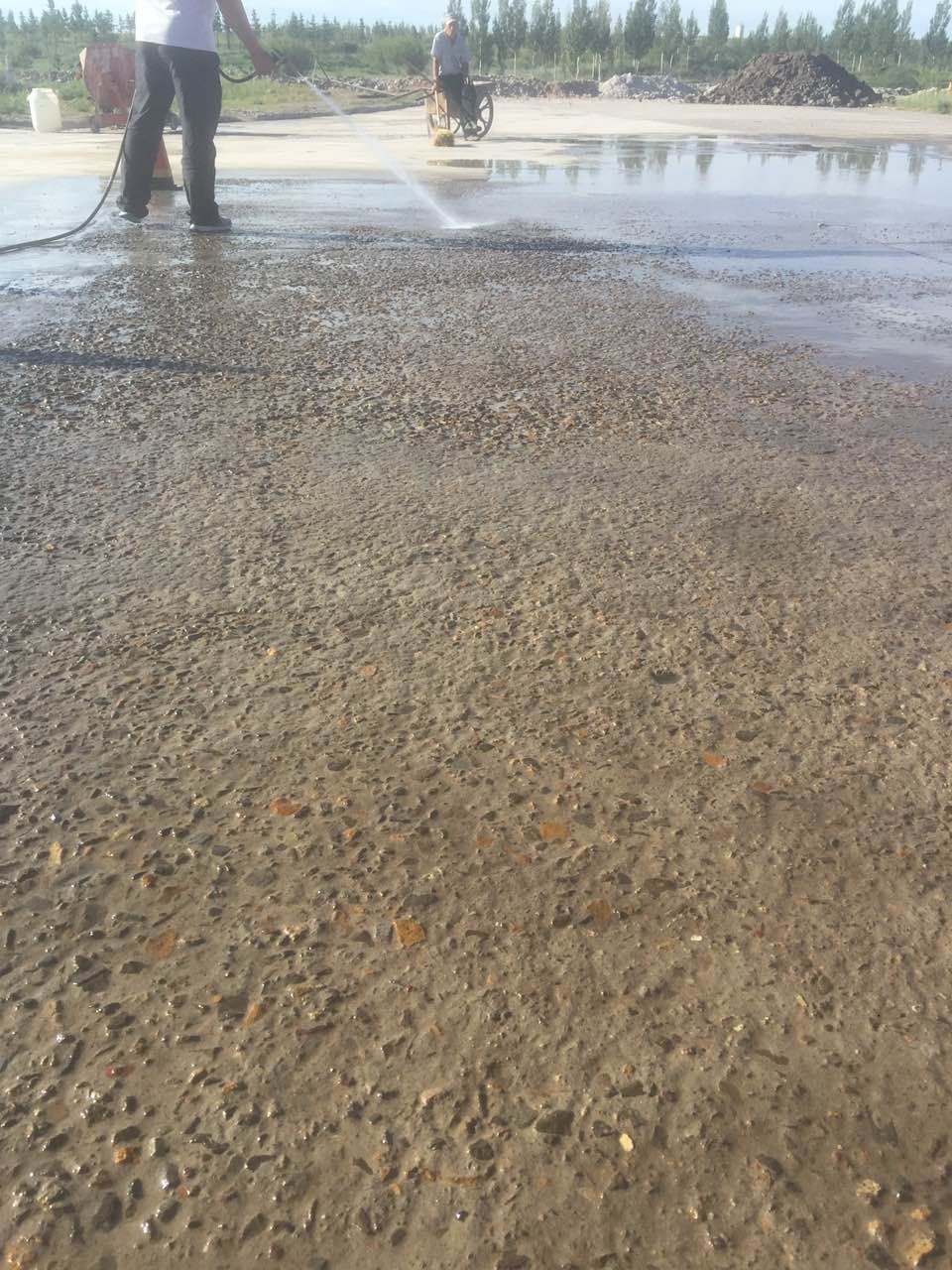

中度起砂——深度在2到5毫米之间，表面已经出现坑洼的，就得用聚合物改性水泥砂浆做薄层修补。选材料时注意看拉伸粘结强度，按JG/T 336-2011标准，粘结强度至少得达到1.0兆帕。施工前把松散层彻底剔除，用高压水枪冲洗干净，界面剂刷一遍再批刮砂浆，厚度控制在3到5毫米最稳当。

重度起砂——深度超过5毫米，甚至露出骨料的，别犹豫，直接做5到10毫米厚的高强修补砂浆层。这种方案成本高一些，但能根治。以某物流仓库项目为例，地面起砂深度达到8毫米，我们用的C60级修补砂浆，28天抗压强度65兆帕，用了三年没再出问题。

施工时温度和时间怎么控制

修补砂浆对温度很敏感。最佳施工温度是10到30摄氏度，低于5度或者高于35度都得停。温度低了，水泥水化慢，强度上不来；温度高了，水分蒸发太快，修补层容易开裂。实际操作中，夏天施工尽量选在早晚，或者用遮阳网挡一下。

搅拌时间也有讲究。用强制搅拌机搅拌，干粉料加水后先慢搅1分钟，再快搅2分钟，直到没有干粉团。静置2到3分钟让气泡排一排，再搅拌10秒就能用了。一次搅拌量要控制在30分钟内用完，别贪多，天气热时20分钟就干硬了。

养护这块容易被人忽视。修补层初凝后立刻覆盖湿麻袋或者塑料薄膜，保湿养护至少3天。如果条件允许，7天最好。养护期间别上重物，也别让水冲。有个厂房项目就是养护只做了两天，结果表面又起了一层细砂，返工更麻烦。

材料检测和验收标准不能含糊

修补材料进场必须验。按GB/T 50448-2015附录A的方法，测一下流动度、抗压强度、竖向膨胀率。流动度控制在240到260毫米之间，太大容易离析，太小不好施工。竖向膨胀率0.02%到0.05%最合适，既能补偿收缩，又不至于把面层顶鼓。

验收时主要看两个指标：粘结强度和表面硬度。粘结强度用拉拔仪测，每100平方米测一组，三块试件平均值不低于1.0兆帕。表面硬度用回弹仪测，回弹值要达到35以上才算合格。如果起砂区域是重载通道，还得做抗冲击测试，用5公斤钢球从1米高自由落下，表面不留坑才过关。

实际操作中，有个小技巧：修补完24小时后，用硬币在表面刮一下，不出白粉、不露砂粒，基本就合格了。但正式验收还得靠数据说话，别省这一步。

几个真实案例里的教训和经验

说个典型的反面教材。某地下车库地面起砂，施工队图省事，直接用水泥浆抹了一层。结果半个月后，修补层大面积空鼓脱落，原因是原基层没清理干净，新旧界面没处理好。后来返工，用高压水枪把松散层冲掉，涂了专用界面剂，再用聚合物砂浆修补，这才稳住。教训就是：基层处理比材料本身还重要。

还有个正面案例。某电子厂仓库地面起砂，深度3到5毫米，我们建议用渗透型固化剂加薄层修补的组合方案。先刷两遍固化剂，等24小时反应完，再批刮2毫米厚的自流平修补料。这样既提高了基层强度，又保证了面层平整度。两年后回访，地面光洁如新，叉车来回跑也没起砂。关键点是固化剂要足量，每公斤涂刷面积不超过4平方米。

经验上来说，修补完的头一个月是观察期。如果发现局部又起砂，别急着大面积返工，先分析原因。是养护没到位，还是材料配比有问题？对症下药比盲目重做更省钱。记住一句话：混凝土地面起砂修补，七分靠基层处理，三分靠材料选择。
