轨道机基础灌浆，说白了就是解决轨道安装后底座与基础混凝土之间的空隙填充问题。这个空隙如果处理不好，设备一震动，轨道就会松动移位。我们说的轨道机基础灌浆料，就是一种专门用来填充这种空隙的高强度材料，它能把设备荷载均匀传递到基础上，保证轨道长期稳定运行。选对灌浆料，是轨道机安装的第一步。

轨道机基础灌浆料到底是什么材料

轨道机基础灌浆料不是普通的水泥砂浆。它属于水泥基或环氧基的二次灌浆材料，核心特点是高流动性、微膨胀、早强高强。以水泥基为例，按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》，流动度要能达到300mm以上，这样才能保证浆料能自动流进狭小的缝隙，不用人工振捣。

从材料组成上看，它由水泥、精选骨料、外加剂复合而成。外加剂里最关键的是膨胀组分，能在硬化过程中产生0.01%到0.1%的微膨胀，抵消水泥收缩，让灌浆层和基础底板紧紧贴合。实际工程中，我们测过很多次，合格的灌浆料28天抗压强度都能达到60MPa以上，高的能做到80MPa甚至100MPa。

经验上来说，轨道机基础对灌浆料的耐久性要求比普通设备高。因为轨道长期承受动荷载和冲击，材料必须要有良好的抗疲劳性能。环氧基灌浆料虽然强度更高、收缩更小，但价格贵、施工温度要求严（通常15℃以上），所以水泥基灌浆料还是目前工地上用得最多的。

为什么轨道机基础必须用专用灌浆料

有人觉得用普通混凝土或砂浆填缝就行，这是个误区。普通混凝土收缩大，硬化后和底板之间会产生缝隙，少则几毫米，多则一两公分。轨道机一开动，振动就会把缝隙越震越大，最后轨道标高变化，设备精度全没了。以某钢厂轧机轨道安装为例，当时图省事用了普通砂浆，三个月后轨道下沉了5mm，停产返工损失了几十万。

专用灌浆料的微膨胀特性解决了这个痛点。它在硬化过程中体积略微膨胀，能把轨道底座和基础之间的空隙填得严严实实。而且早期强度发展快，一般24小时抗压强度就能达到20MPa以上，能满足轨道机快速安装、快速投产的需求。实际操作中，很多项目要求灌浆后24到48小时就开机运行，普通材料根本做不到。

另外，轨道机基础灌浆层厚度通常只有30到100mm，这么薄的层面对材料流动性要求极高。专用灌浆料的自流平性能可以保证浆料在重力作用下自动铺满整个接触面，不会出现空洞或蜂窝。GB/T 50448-2015里明确规定，用于设备基础的灌浆料流动度初始值不低于290mm，30分钟保留值不低于260mm，这个指标普通砂浆是达不到的。

轨道机基础灌浆施工的关键步骤

第一步是基础处理。把混凝土基础表面凿毛，清除浮灰、油污和松散颗粒，然后用水充分浸泡24小时以上，灌浆前把明水吹干净。注意，基础表面要处于饱和面干状态，不能有积水。有一次在南方一个项目，施工队没等基础表面晾干就灌浆，结果灌浆层和基础之间出现了水膜，强度直接打了七折。

第二步是支模和灌浆。模板要支得牢固，密封好，防止漏浆。灌浆时从一侧连续注入，利用浆料自重流动排气，不能从多侧同时灌，否则容易裹入空气。灌浆速度要控制好，一般每分钟上升高度不超过1米，保证气体能顺利排出。以某桥梁支座灌浆项目为例，我们用了直径10mm的灌浆孔，从中间向四周灌注，半小时就完成了20个支座的灌浆。

第三步是养护。水泥基灌浆料需要湿养护，灌浆后立即用湿布或塑料薄膜覆盖，保持表面湿润。养护时间不少于7天，环境温度低于5℃时要采取保温措施。实际操作中，很多工地为了赶工期缩短养护时间，结果后期强度上不去。记住一个原则：养护时间越长，材料收缩越小，耐久性越好。

施工中容易踩的坑和注意事项

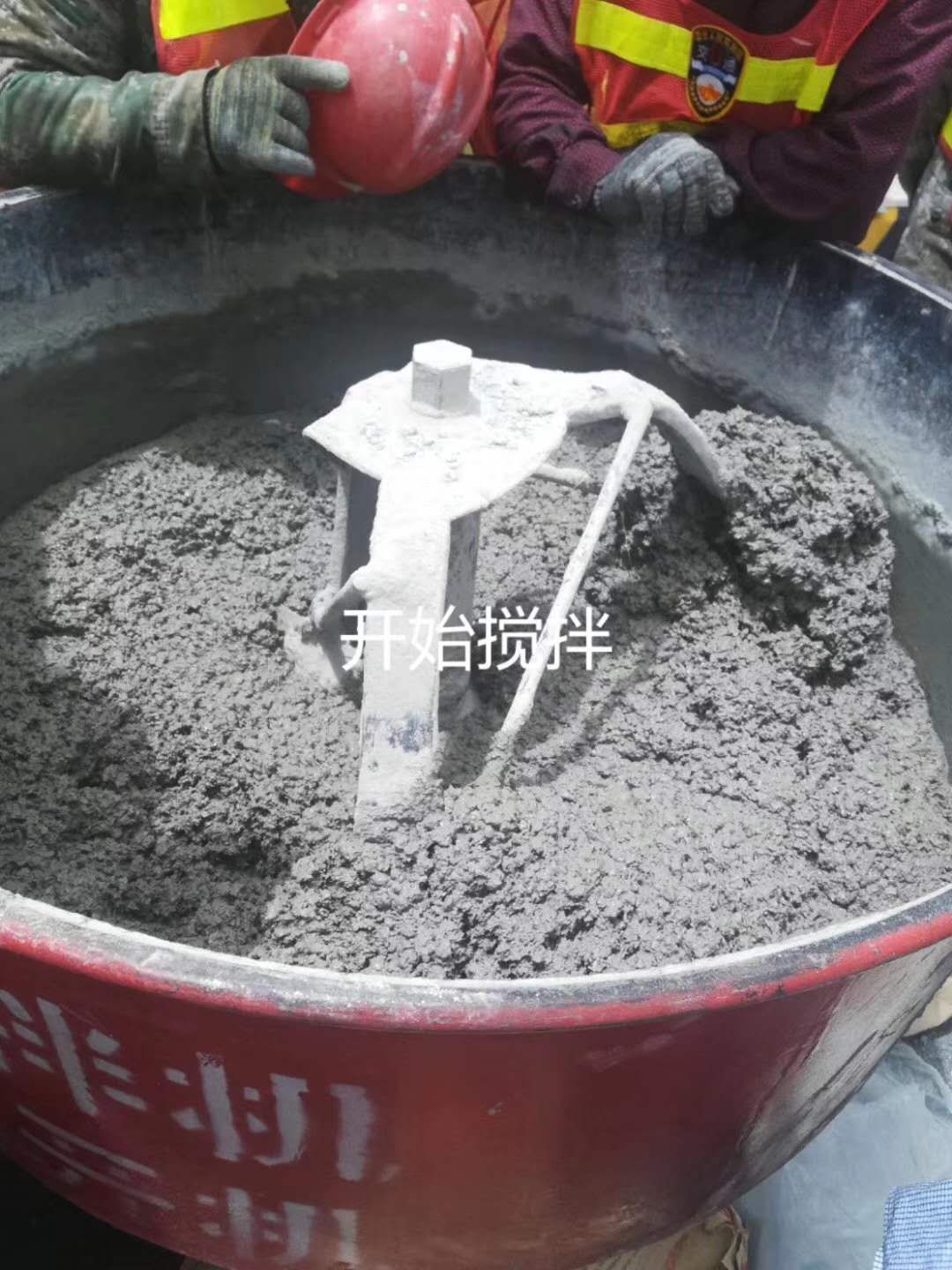

加水量是最大的坑。灌浆料出厂时都有推荐用水量，比如每25公斤粉料加水4.5到5升。有人觉得多加点水好施工，结果强度直线下降。实验数据表明，用水量增加10%，28天抗压强度可能降低20%以上。所以必须用电子秤精确称量，搅拌时间也要控制在3到5分钟，确保均匀。

温度影响也不能忽视。水泥基灌浆料施工温度宜在5℃到35℃之间。温度太低，水化反应慢，强度发展慢；温度太高，浆料流动度损失快，可能还没灌完就凝固了。夏季施工时，要用冷水搅拌，或者把粉料放在阴凉处；冬季施工时，要用热水（不超过40℃）搅拌，并采取保温措施。

还有一个容易忽略的细节：灌浆后24小时内不能受振动。轨道机基础灌浆后，如果附近有大型机械在作业，振动会破坏灌浆层的内部结构，导致强度降低。所以灌浆前要和现场协调好，安排一个安静的时间窗口。以某地铁轨道安装为例，我们特意安排在夜间灌浆，第二天白天才开始其他作业，效果很好。

从实际工程案例看灌浆料的选择

去年参与了一个高铁轨道板灌浆项目，要求灌浆层厚度只有30mm，但24小时强度必须达到30MPa以上。我们选了CGM-1型水泥基灌浆料，流动度320mm，24小时抗压强度实测38MPa，完全满足要求。这个案例说明，选择灌浆料时要根据具体工况来，不能只看标号。

另一个案例是某港口集装箱轨道基础维修。原设计用了环氧灌浆料，但施工时气温只有8℃，环氧材料根本固化不了，最后换成水泥基低温型灌浆料，加了防冻剂，强度发展正常。这个教训告诉我们，材料选型必须结合施工季节和环境温度，不能照搬设计图纸。

经验上来说，对于轨道机基础这类动荷载设备，建议优先选择早强型水泥基灌浆料，28天抗压强度不低于60MPa，流动度不低于300mm。如果对工期要求特别紧，或者灌浆层厚度小于20mm，可以考虑环氧型。但不管选哪种，都要严格按照产品说明书和国家标准来施工，这是保证质量的前提。
