粘钢结构胶施工，说白了就是把钢板和混凝土通过结构胶粘成一个整体，让它俩协同受力。这活儿看着简单，但干不好就容易出现空鼓、剥离甚至脱落，直接影响到加固工程的安全。下面我从材料选择、表面处理、配胶搅拌到养护检查，把粘钢结构胶施工的关键步骤和现场容易踩的坑，跟各位同行掰扯清楚。

粘钢结构胶到底是个什么东西，用在哪儿

粘钢结构胶，学名叫“改性环氧树脂类结构胶”，属于GB/T 50448-2015《混凝土结构加固设计规范》里规定的A级胶。它主要用在混凝土梁、柱、板的粘钢加固上，把钢板牢牢粘在混凝土表面，让钢板和原结构一起受力，提高承载能力。

实际工程里，这种胶的抗拉强度通常能做到30MPa以上，钢-钢粘接抗剪强度不低于15MPa。以某桥梁支座垫石加固项目为例，设计要求粘钢结构胶的拉伸抗剪强度必须达到18MPa，我们现场取样送检，28天标准养护后的实测值是19.6MPa，完全满足要求。

施工前这两步做不好，后面全白干

第一步是混凝土基面处理。用角磨机把混凝土表面的浮浆、油污、疏松层打磨掉，露出坚实的骨料，然后用压缩空气吹净粉尘。注意，混凝土表面含水率必须控制在6%以下，否则环氧树脂胶固化不完全。我们一般用含水率测试仪现场测，数据说话。

第二步是钢板表面处理。钢板必须喷砂或手工打磨至Sa2.5级或St3级，也就是表面露出金属光泽，粗糙度达到50-100μm。有个常见误区：钢板打磨完放了一天才刷胶，结果表面又生锈了。经验上来说，钢板处理完最好在4小时内涂胶，否则要重新除锈。

配胶和搅拌，温度和时间是死命令

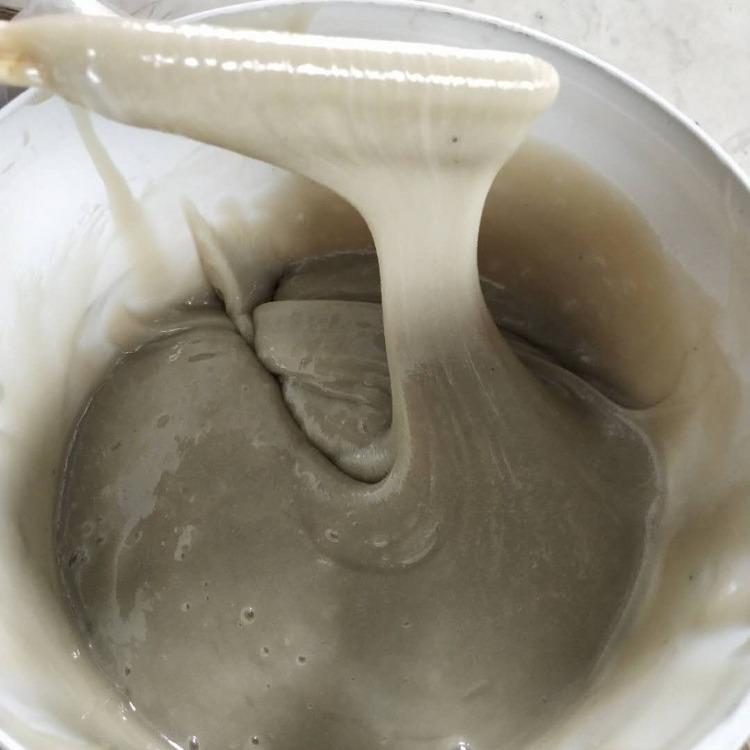

粘钢结构胶大多是双组分的，甲组（树脂）和乙组（固化剂）按厂家规定比例混合。搅拌必须用低速电动搅拌器，转速控制在400-600转/分钟，搅拌时间3-5分钟，直到颜色均匀一致。千万不能用手工搅拌，容易产生气泡和混合不均。

施工温度很关键。以25℃为例，结构胶的适用期一般是30-40分钟，超过这个时间胶体会变稠，不能再用了。冬天温度低于5℃时，环氧树脂反应极慢，需要采取加热措施或选用低温固化型胶。我见过一个项目，施工队冬天没加热，结果胶三天都没固化，最后只能铲掉重做。

涂胶、粘贴和加压，一个都不能马虎

涂胶时用刮刀把胶均匀刮在钢板和混凝土面上，厚度控制在1-3mm，中间稍厚、边缘稍薄，这样加压后胶能均匀挤出。钢板粘贴上去后，立即用螺栓或夹具加压固定，压力控制在0.1-0.2MPa，让胶层厚度保持在2mm左右。

加压过程中要检查是否有胶从边缘挤出，如果有，说明胶量够了；如果没挤出，可能胶量不足或钢板不平。以某高层建筑梁底粘钢为例，我们用了200多个螺栓加压，每个螺栓的扭矩都按设计要求拧紧，最后用敲击法检查空鼓面积，小于5%才算合格。

养护和检验，决定加固效果的最后一步

粘钢结构胶的固化时间跟温度关系很大。25℃下，一般24小时可以拆模，但完全达到设计强度需要7-14天。养护期间不能扰动钢板，不能受力，还要避免雨淋和阳光直晒。如果工期紧，可以用红外灯加热，但温度不能超过60℃，否则胶体会发脆。

检验分两步：一是用敲击法检查空鼓，空鼓面积超过5%必须钻孔注胶修补；二是做现场拉拔试验，检验粘接强度是否达到设计要求。GB/T 50448-2015规定，粘钢加固的拉拔强度不得低于2.5MPa，且破坏形式必须是混凝土内聚破坏。实际操作中，我们经常遇到拉拔强度够了但破坏在胶层界面，这说明表面处理没做好，必须整改。
