混凝土结构突发破损，抢修时间窗口往往只有几个小时。常规材料养护周期长、早期强度上不来，根本满足不了快速通车或恢复生产的要求。您需要的是一种能在2小时内达到通车强度、4小时完成全深度固化的特种修补材料——这就是混凝土抢修王的核心价值所在。

混凝土抢修王到底是什么材料

从材料科学的角度讲，它属于快硬早强型聚合物改性水泥基复合材料，而不是普通水泥砂浆。核心机理是通过特种水泥熟料与复合激发剂协同作用，使水化反应在常温下大幅加速，同时引入微膨胀组分补偿收缩，避免新旧混凝土界面出现裂缝。

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》中的分类，这类材料应归为Ⅳ类（超早强型）。实际生产中，我们通常控制其初凝时间在15-25分钟，终凝不超过45分钟。这与常规修补料动辄几小时的等待期有本质区别。

以某高速公路桥梁支座更换项目为例，原设计用普通C50微膨胀混凝土，养护需要7天才能施加荷载。改用混凝土抢修王后，从拌合到完成支座锚固仅用了90分钟，2小时后压浆强度就达到了35MPa，完全满足设计要求的C40等级。

为什么常规修补材料在抢修场景中不够用

很多现场工程师习惯用普通快干水泥或双快水泥来应急，但这类材料有两个致命缺陷。一是后期强度倒缩严重，28天强度往往只有早期强度的60%-70%；二是收缩率大，干缩裂缝在3-5天后就会出现，反而造成二次渗漏。

实际操作中，我们还发现普通快干水泥的施工和易性很差，加水稍多就离析泌水，稍少则干硬无法振捣。而混凝土抢修王通过添加专用聚羧酸减水剂和纤维素醚，在低水灰比（0.28-0.32）下依然保持自流平状态，适合狭窄空间的灌注施工。

从耐久性角度看，常规修补料的抗冻融循环次数通常在F100-F150之间，而按照GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》检测，合格的抢修王材料应达到F200以上，这对北方冬季除冰盐环境至关重要。

如何正确选用和配制混凝土抢修王

选材第一原则是看使用环境温度。经验上来说，5℃-35℃是大多数抢修王材料的最佳施工窗口。低于5℃时，必须选用低温型配方，因为普通配方的水化反应在低温下会急剧减慢，2小时强度可能只有常温下的30%。

配制时严格控制水灰比是关键。我们做过对比试验，水灰比每增加0.02，2小时抗压强度会下降约8MPa。建议采用称重法加水，而不是凭经验目测。搅拌时间也不宜过长，一般强制式搅拌机搅拌2-3分钟即可，过度搅拌会破坏已经形成的早期水化产物。

还有一个容易被忽视的细节：骨料级配。抢修王材料通常自带细骨料，但在修补深度超过5cm的孔洞时，建议额外掺入5-10mm的洁净碎石，掺量控制在总质量的15%-20%，这样能有效降低水化热集中释放带来的开裂风险。

施工操作中必须注意的五个关键点

基面处理是决定粘结成败的第一步。必须用高压水枪或钢丝刷清除浮浆、油污和松散颗粒，使基层露出坚实的骨料界面。对于光滑的混凝土面，建议用电动凿毛机做拉毛处理，粗糙度要达到3-5mm的深度。

预湿环节很多施工队会偷懒。按照规范要求，修补前基层必须充分润湿至饱和面干状态，但表面不能有明水。经验判断方法是：用湿抹布擦拭后，等待5分钟，表面应呈现均匀的暗色而无水光。

浇筑时要注意排气。因为材料流动性好，容易在模板死角或钢筋密集区形成气泡。我们推荐采用"从一侧连续浇筑"的方式，配合木槌轻敲模板侧壁辅助排气。对于竖向构件，必须分层浇筑，每层高度不超过30cm，间隔时间控制在初凝前。

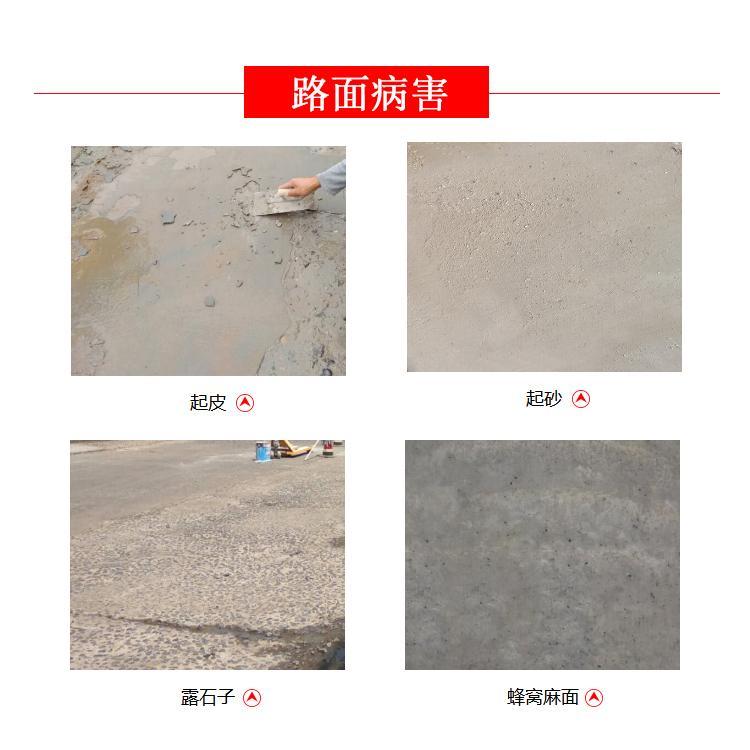

养护环节不能因为材料早强就忽视。早期失水是导致表面起砂和强度不足的主要原因。建议在终凝后立即覆盖湿麻袋或喷涂养护剂，保持表面湿润至少24小时。对于重要构件，建议延长养护至48小时。

冬季施工要特别注意防冻。虽然抢修王材料自身水化放热，但环境温度低于-5℃时，仍需要搭设暖棚或采用电热毯覆盖。我们曾在一个高架桥抢修项目中，因夜间温度骤降至-8℃，导致表面5mm层冻伤，最终返工处理，教训深刻。

从某机场跑道快速修补看实际应用效果

去年某省会机场的跑道混凝土板块出现边角断裂，停航时间只有6小时。常规方案需要切割、凿除、重新浇筑、养护，至少需要48小时。我们采用抢修王材料配合快干界面剂，从切割旧板到新板开放使用，实际用时4小时20分钟。

关键操作细节是：先用电镐凿除破损区域至板厚一半，形成阶梯状接缝，然后涂刷专用界面剂，等待10分钟触干后浇筑抢修王。2小时后用落锤式弯沉仪检测，新旧板接缝处的弯沉差值仅为0.02mm，远低于民航规范要求的0.15mm。

这个案例验证了一个经验：抢修王材料与旧混凝土的粘结强度，在2小时龄期就能达到1.5MPa以上，7天可达2.5MPa，完全满足机场道面承受高频次飞机起降的剪切力要求。目前该修补区域已运行超过15个月，未出现任何脱空或碎裂现象。
