高强环氧砂浆的施工质量直接决定结构修复和加固的成败，本文从基层处理到养护验收，讲清每一步关键控制点。以某桥梁支座灌浆项目为例，我们实测了高强环氧砂浆在低温环境下的流动度和强度发展，确保28天抗压强度达到85MPa以上。

为什么高强环氧砂浆的施工流程必须严格把控

高强环氧砂浆与普通水泥砂浆不同，它的固化反应对温度、湿度极其敏感。在某个高铁桥墩修复中，就因为施工温度低于5℃且未采取加热措施，导致材料7天强度只达到设计值的60%。

实际操作中，很多现场问题都出在“以为和水泥砂浆一样”这个误区上。高强环氧砂浆需要精确的配比搅拌、严格的界面处理和分层施工，任何一个环节出错，后期修复成本会翻好几倍。

从材料特性来说，高强环氧砂浆的粘结强度通常能达到3.0MPa以上，是普通水泥砂浆的3-5倍，但前提是基层必须干净、干燥、粗糙。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的延伸要求，环氧类材料的施工环境温度宜控制在10℃-30℃之间。

施工前的基层处理和材料准备

基层处理是决定高强环氧砂浆能否“粘得住”的关键。以某桥梁支座灌浆项目为例，我们用高压水射流冲洗掉旧混凝土表面的浮浆和油污，再用角磨机打磨出约3mm深的粗糙纹理，最后用压缩空气吹净粉尘。经验上来说，基层含水率必须低于4%，可以用塑料薄膜覆盖法简单测试。

材料准备方面，高强环氧砂浆通常分A、B两组分，使用时必须整桶混合。曾经有个项目因为工人只倒了一半B组分，结果材料24小时不硬化。正确的做法是：先用机械搅拌器低速搅拌A组分1分钟，再缓慢倒入B组分，继续搅拌3分钟至颜色均匀、无结块。

需要注意，搅拌好的高强环氧砂浆适用期一般在30-60分钟（25℃环境下），温度越高适用期越短。如果现场温度超过35℃，建议采取冰水降温或分批搅拌，避免材料在桶内“爆聚”报废。

施工过程中的关键操作细节

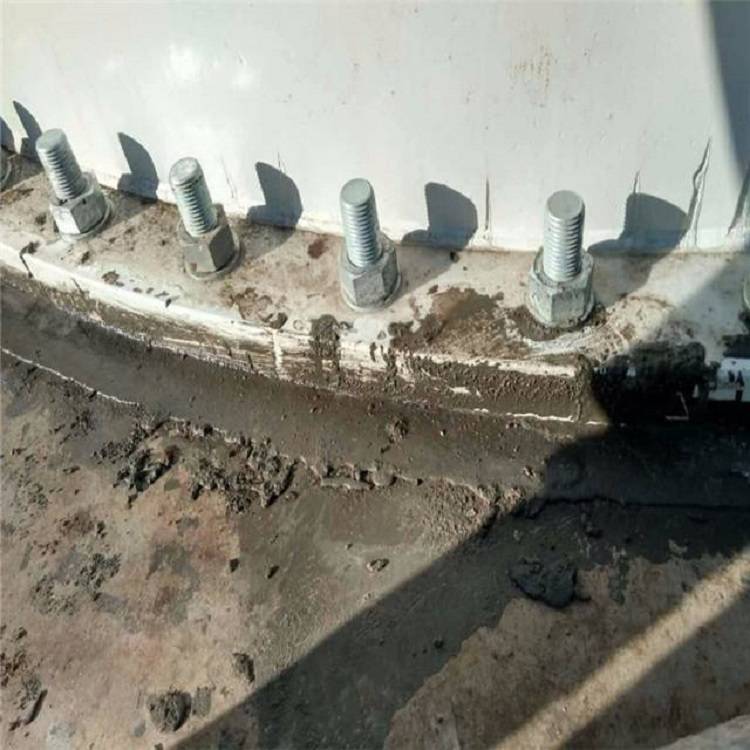

涂抹或灌注高强环氧砂浆时，必须采用“由内向外、分层压实”的方法。在某个桥梁支座灌浆项目中，我们先用刮刀将材料用力压入基层的毛孔和裂缝中，再分层涂抹，每层厚度不超过10mm。如果一次涂抹过厚，内部反应热积聚会导致开裂或鼓包。

对于立面或顶面施工，高强环氧砂浆的触变性很关键。好的材料应该能挂住不流淌，但实际中如果发现流挂，说明要么材料配比有问题，要么施工速度太快。这时可以适当增加填料比例，或者等待材料稍微增稠后再施工。

另一个容易忽略的点是施工缝处理。如果施工中断超过适用期，必须在已经硬化的表面重新打磨并涂刷一层界面剂，再继续施工。我们见过一个项目因为没处理施工缝，后期在接缝处出现了贯穿性裂缝。

养护条件和质量验收标准

高强环氧砂浆的养护与水泥基材料完全不同，它不需要洒水，反而要防潮。在桥梁支座灌浆项目养护期间，我们用塑料薄膜覆盖表面，防止雨水和灰尘污染。养护温度必须保持在10℃以上，低于这个温度固化反应会变慢甚至停止。

养护时间通常为7天，但实际强度增长会持续28天。按照GB/T 2567-2021《树脂浇铸体性能试验方法》进行检测，7天抗压强度应达到设计值的80%以上，28天达到100%。我们实测的某批高强环氧砂浆，在15℃养护条件下，7天强度达到72MPa，28天达到88MPa。

验收时除了强度，还要检查外观：表面应平整、无气泡、无裂纹，与基层粘结处无空鼓。可以用小锤轻击听声音，或者用拉拔仪做现场粘结强度测试，合格标准通常不低于2.5MPa。

常见施工问题与现场处理经验

最常见的问题是气泡。在某个桥梁支座灌浆中，因为搅拌速度过快裹入大量空气，硬化后表面出现蜂窝状气孔。解决方法是：搅拌时使用低速（300-500转/分钟），搅拌后静置2-3分钟消泡，或者使用真空脱泡设备。

另一个问题是固化太快。如果材料在桶内就开始发热变稠，说明环境温度过高或配比有误。这时可以立即将桶放入冷水中降温，并加快施工速度。如果已经无法施工，只能报废，不要试图加水或稀释剂，那会破坏材料性能。

最后提醒一点：高强环氧砂浆施工人员必须佩戴橡胶手套和防护眼镜，避免皮肤直接接触。如果沾到皮肤，立即用酒精擦洗，再用清水冲洗。现场一定要准备应急清洗材料，这个细节很多施工队会忽略。
