水泥路面出现裂缝、坑槽或起皮后，选对修补材料是保证修复效果的第一步。根据破损类型和施工条件，水泥路面需要匹配不同性能的修补料：快速通行的选快硬早强型，深层结构性破损选高强灌浆料，表层起皮则用薄层修补砂浆。下面我从材料选型到施工细节，把15年现场经验拆开来讲。

先看破损类型，再定修补材料

水泥路面的病害分结构性损伤和表层缺陷两大类。结构性损伤比如深层裂缝、断板、角隅断裂，这需要承重修补材料，推荐使用聚合物改性水泥基灌浆料或高强无收缩灌浆料，其28天抗压强度能达到60MPa以上，满足重载交通要求。

表层缺陷比如麻面、起砂、露骨，属于薄层修复，用聚合物改性修补砂浆就行，粘结强度在1.5MPa以上，施工厚度控制在5-20mm。实际操作中，我见过不少工程把薄层料用在结构性裂缝上，结果没几天又裂开了，所以第一步一定要分清是“伤筋”还是“动皮”。

还有一种特殊情况——伸缩缝破损。这里不能简单用普通砂浆填，必须用柔性填缝料，比如聚氨酯或硅酮密封胶，能适应热胀冷缩。以某国道伸缩缝修复为例，用了高模量聚氨酯，使用寿命比普通水泥砂浆延长了3倍以上。

材料选型看三个硬指标：强度、凝结时间、粘结力

强度指标要按GB/T 50448-2015《水泥基灌浆材料应用技术规范》来选。快速修补工程，2小时抗压强度得达到20MPa以上，24小时达到30MPa，这样才能在交通管制时间内开放通行。某机场跑道修补项目，用的就是早强型材料，6小时就开放了飞机起降。

凝结时间直接决定施工节奏。夏季施工，初凝时间控制在30-45分钟；冬季低温，要用带早强组分或防冻剂的材料，初凝时间可以延长到60-90分钟。经验上来说，冬季施工时材料温度要保持在10℃以上，否则强度发展会慢很多。

粘结力是防止修补层脱落的根本。薄层修补砂浆与老混凝土的粘结强度必须大于1.0MPa，检测方法按JC/T 2381-2016《修补砂浆》执行。我遇到过某市政道路修补后大面积起壳，一查就是粘结力不达标，最后全部返工，成本翻了三倍。

施工流程里最容易出错的三个细节

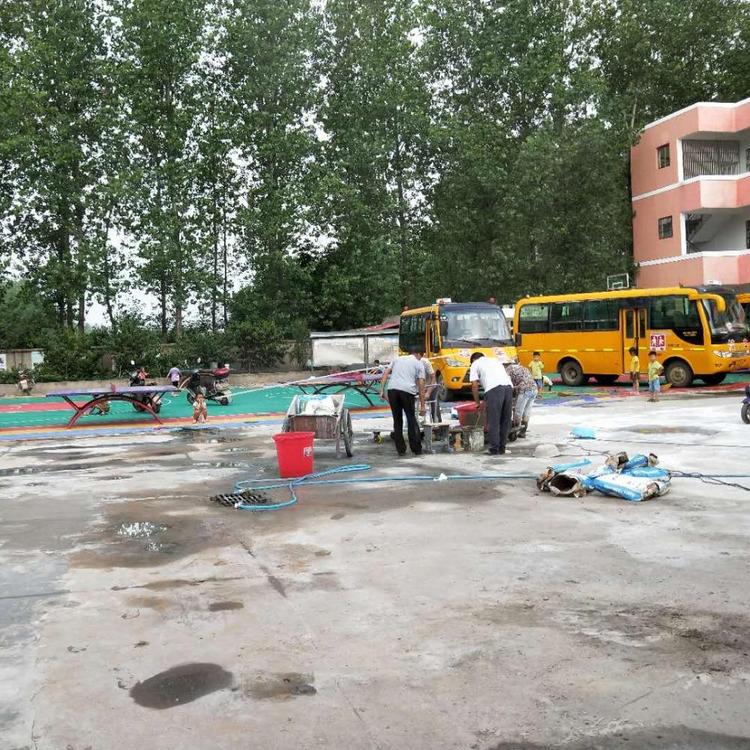

第一步是界面处理。旧混凝土表面必须凿毛、清除浮浆，然后用水充分湿润至饱和面干状态。很多施工队图省事，直接浇水一冲就上料，结果修补层和基层之间形成水膜，粘结强度直接打对折。正确做法是用高压水枪冲洗后，让表面晾到无明水但湿润的状态。

第二步是材料搅拌。干粉类修补料必须用机械搅拌，严禁人工手拌。加水量要严格按产品说明控制，误差不超过0.5%。某工地工人为了好施工多加了2%的水，结果强度从50MPa掉到38MPa，直接不合格。

第三步是养护。修补完成后必须立即覆盖塑料薄膜或喷涂养护剂，保持湿润养护至少24小时。夏季高温时要喷水降温，冬季低温要覆盖保温毯。以某高速公路修补为例，养护不到位导致表面起皮，返工损失超过20万元。

不同季节施工，材料配方要调整

夏季施工最大的问题是水分蒸发快。温度超过30℃时，修补砂浆里的自由水会快速流失，导致干缩开裂。这时候要选带缓凝组分的材料，或者现场添加不超过0.2%的缓凝剂。同时，施工时间最好安排在早晨或傍晚，避开正午高温。

冬季施工温度低于5℃时，水泥水化反应几乎停止。必须用带防冻剂的专用材料，或者掺加早强剂。养护期间还要用电热毯或蒸汽养护，保证修补层温度在10℃以上持续24小时。某北方城市立交桥修补，冬季施工时没做好保温，结果修补层冻裂，第二年春天就碎成了渣。

雨季施工要关注材料耐水性。普通水泥基材料在雨天施工，水灰比失控，强度大打折扣。必须用快凝型材料，且施工后2小时内不能淋雨。实际做法是搭设临时防雨棚，或者选择预报无雨的窗口期施工。

真实案例：某物流园区重载路面修补

这个项目是去年做的，园区里每天跑50吨以上的集装箱卡车，路面出现了大面积坑槽和裂缝。最初用的普通快干水泥修补，结果一个月就重新破损。后来改用高强聚合物灌浆料，配合植筋锚固，修补层厚度做到80mm，28天强度达到65MPa。

施工时特别做了三点改进：一是旧混凝土界面用高压水射流凿毛，深度达到3-5mm；二是灌浆料采用机械泵送，从底部注浆，保证密实；三是养护期间用土工布覆盖，每天洒水4次。修复后已经运行了14个月，没有出现任何新裂缝或脱落。

这个案例说明，重载路面修补不能只看材料价格，要算全寿命周期成本。好的修补材料虽然单价高一些，但免去了频繁返工的麻烦。从工程师角度看，选材时把交通量、荷载等级、施工窗口期都列清楚，才能一次修好。
