盾构管片在脱模、吊运或拼装过程中难免出现边角磕碰、表面气泡或微裂缝，这些缺陷若不及时处理，会直接影响管片的抗渗等级和耐久性。选用合适的盾构管片修补剂并掌握规范工艺，是确保隧道百年使用寿命的关键环节。

盾构管片修补剂到底是干什么用的

简单说，这是一种专门针对混凝土管片表面缺陷设计的快速修复材料。它不同于普通的水泥砂浆，需要满足与管片基材粘结牢固、收缩率低、强度发展快这几个硬指标。

从材料分类上看，目前市场上主流的是聚合物改性水泥基修补剂，也有些项目采用环氧树脂类修补剂。前者与管片混凝土同属无机材料，热膨胀系数接近，更适合大面积修补；后者强度更高，适用于深度超过10mm的棱角缺损。

实际操作中，管片修补剂还要能适应隧道内潮湿、低温的施工环境。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，修补后28天抗压强度不应低于原管片混凝土设计强度的95%，粘结强度至少要达到1.5MPa。

为什么管片修补不能随便用水泥砂浆对付

我见过不少工地图省事，直接用普通水泥砂浆抹一下完事。结果过不了半年，修补的地方就开裂脱落了。这里面的道理很简单：普通水泥砂浆的收缩率在0.1%以上，而管片混凝土的收缩率只有0.03%左右，两种材料收缩不一致，界面肯定拉裂。

另一个关键问题是粘结力。管片是经过蒸汽养护的高强混凝土，表面致密，普通砂浆根本粘不牢。专业修补剂里添加了高分子聚合物和特种纤维，能渗透进基材的微孔里形成机械咬合，粘结强度能到2.0MPa以上。

从耐久性角度考虑，隧道内长期处于高湿度环境，修补材料还要能抵抗氯离子渗透。以某地铁项目为例，他们用普通砂浆修补的管片，在运营3年后出现了渗水点，最后不得不凿掉重做，工期和成本都翻了好几倍。

修补施工的四个关键步骤

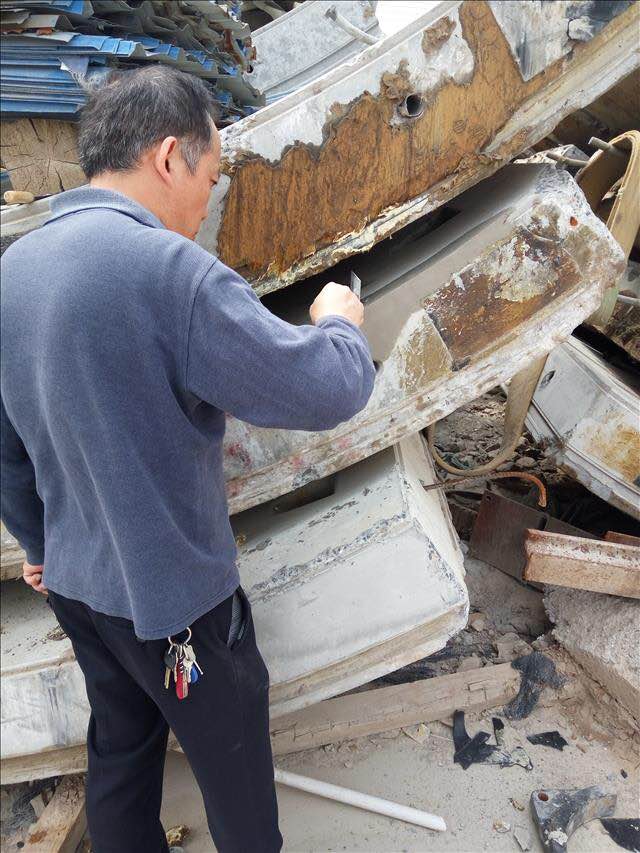

第一步是基面处理，这一步最容易被忽视。管片破损处的松散混凝土必须凿除干净，露出新鲜密实的基层，然后用钢丝刷或高压水枪清除浮灰。如果裂缝宽度超过0.2mm，还需要沿裂缝开V型槽，深度控制在15-20mm。

第二步是润湿与界面处理。修补前要把基面充分润湿，但表面不能有明水。经验上来说，在基面涂刷一层界面剂能显著提高粘结效果，特别是对于深色管片表面，界面剂还能起到封闭气泡的作用。

第三步是搅拌与涂抹。修补剂要严格按照产品说明的水灰比搅拌，一般控制在0.12-0.14之间。搅拌时间不少于3分钟，静置2分钟消泡后再用。修补厚度超过5mm时要分层施工，每层不超过3mm，等上一层表干后再抹下一层。

最后是养护。修补完成后要覆盖湿布或喷涂养护剂，养护温度最好保持在5℃-35℃之间。夏季施工要防止暴晒，冬季要防止冻害。按照规范要求，养护时间不少于7天，期间不能受外力冲击。

不同缺陷类型怎么选修补方案

表面气泡和气孔是最常见的缺陷，直径小于5mm、深度不超过3mm的，可以直接用刮刀抹平。如果是深度超过5mm的蜂窝麻面，就需要先用修补剂填实，等初凝后再刮平压光。

棱角缺损的修补要特别注意几何形状的恢复。以某穿江隧道工程为例，管片在吊装时磕掉了边长约80mm的角，我们先用木模板支模，然后灌注流动性好的修补剂，24小时后拆模，强度已经达到C50等级。

对于贯穿性裂缝，修补前要先做注浆封闭。沿裂缝钻灌浆孔，注入环氧树脂浆液，等浆液固化后再用修补剂封闭表面。这种情况下，修补剂的弹性模量要与管片基材匹配，避免在盾构推进时产生应力集中。

从实际项目看修补质量把控要点

去年在华东某城际铁路隧道项目中，管片生产时出现了批量性气泡缺陷，面积占到管片表面的15%。我们采用的方案是：先对直径超过3mm的气泡逐个开凿清理，然后用高压水枪冲洗，再涂刷界面剂，最后用聚合物修补剂分层填平。

施工过程中重点把控了两个参数：一是修补剂的流动度，控制在180-220mm之间，太稀容易流挂，太稠又填不实；二是终凝时间，在20℃条件下控制在2-3小时，这样既能保证施工连续性，又不影响管片出厂节奏。

检测环节我们做了三组试块，分别测了1天、3天和28天的抗压强度。1天强度达到25MPa，3天达到45MPa，28天稳定在58MPa，完全满足C50管片的设计要求。粘结强度拉拔试验做了6个点，平均值2.3MPa，全部合格。
