简单说，什么是高延性水泥？它是一种通过添加专用纤维实现应变硬化效果的改性水泥基复合材料。与传统混凝土脆性开裂不同，高延性水泥在受拉破坏后仍能保持承载力，极限拉伸应变可达普通混凝土的50至100倍，真正实现了“可弯曲”效果。

高延性水泥与普通混凝土的核心区别在哪

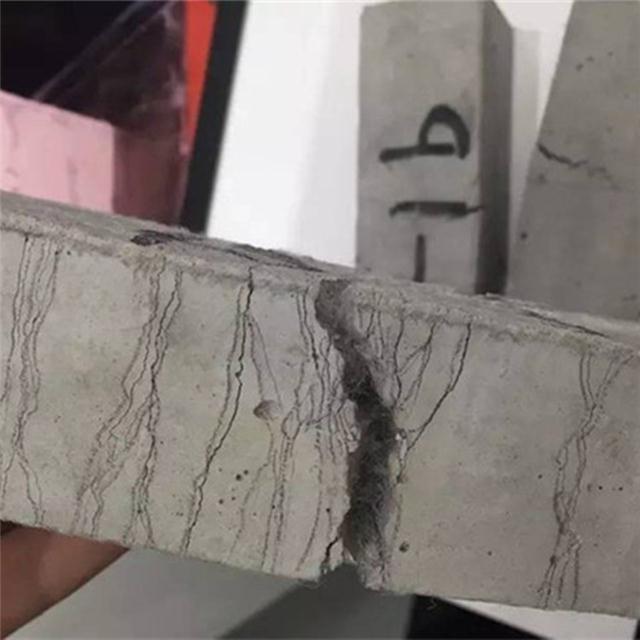

普通混凝土一开裂就迅速丧失承载力，而高延性水泥在拉伸或弯曲时会出现大量微细裂缝，裂缝宽度控制在0.1毫米以内，并且随着荷载增加，材料依然能继续承载。这个现象在材料学里叫“应变硬化”。实际操作中，我们用三点弯曲试验就能明显看到：试件挠度持续增大，但荷载不降反升。

从微观机理上看，高延性水泥通过纤维与基体之间的界面滑移和桥接作用，把局部应力分散到更大区域。这就是为什么它能形成密布的微裂缝，而不是一条大裂缝直接贯穿。按GB/T 50448-2015标准，这类材料的抗压强度等级可达到C30至C80，流动度控制在250毫米以上，满足泵送和自密实施工要求。

材料性能参数：哪些数据施工时必须盯紧

第一是拉伸应变能力。国标JGJ 145-2013对锚固用水泥基材料有相关要求，高延性水泥的极限拉伸应变一般设计在1%至3%之间，是普通混凝土的50倍以上。第二是抗压强度与残余强度。破坏后二次加载时，残余强度仍能保持原强度的90%左右，这在抗震加固中非常关键。第三是凝结时间，初凝应控制在30至60分钟，终凝不超过120分钟，太短来不及施工，太长影响工期。

实际工程中，我们还要关注干缩率。高延性水泥的干燥收缩值应控制在0.1%以内，否则容易在养护阶段出现早期裂缝。按GB 50204-2015（2018版）要求，试件标准养护28天后，抗压强度应达到设计值的100%以上，现场同条件养护试块强度不低于设计值的85%。

砌体结构加固：为什么推荐用这种材料

传统砌体墙抗震性能差，主要原因是灰缝处抗拉强度极低，地震时容易沿灰缝滑移或整体倒塌。用高延性水泥做面层加固，可以在砌体表面形成一层高韧性“皮肤”。这个面层厚度一般控制在20至40毫米，采用喷射或抹压工艺。加固后墙体在往复荷载作用下，裂缝分布均匀，耗能能力大幅提升。

以某六层砌体住宅楼加固为例，原结构抗震验算不满足规范要求，采用高延性水泥面层加固后，层间位移角从1/800降到1/1200，满足GB 50367-2013《混凝土结构加固设计规范》要求。施工工期比传统粘贴钢板法缩短了约40%，人工成本降低30%左右。关键是现场不需要大型机械，狭小空间也能操作。

施工工艺要点：温度、养护和操作细节

搅拌时先加水泥和石英砂干拌30秒，再加水搅拌2分钟，最后加入专用纤维继续搅拌3分钟。纤维必须分散均匀，不能出现结团。施工环境温度最好在5℃至35℃之间，低于5℃时要用温水搅拌并覆盖保温材料。夏季高温时要避开正午施工，防止水分蒸发过快导致表面起皮。

养护是成败的关键。初凝后立即覆盖湿麻袋或塑料薄膜，保持表面湿润不少于7天。按GB 50550-2010《建筑结构加固工程施工质量验收规范》，养护期间禁止踩踏和撞击。如果出现局部干裂，可以用同配比材料修补，但必须凿除松动部分并湿润基层后再修补。

质量验收标准：现场怎么检查才算合格

验收分两步走。第一步是材料进场检验，每批次都要做流动度、抗压强度和拉伸应变试验。流动度用跳桌法检测，要求初始流动度≥250毫米，30分钟流动度≥200毫米。抗压强度按GB/T 17671-2021方法测试，每组3个试件，取平均值。拉伸应变用哑铃形试件在万能试验机上测，标距100毫米，加载速率0.5毫米/分钟。

第二步是现场实体检验。加固面层厚度用钻芯法检测，每100平方米取3个芯样，厚度偏差不超过设计值的±5毫米。粘结强度用拉拔试验，要求破坏发生在砌体内部而不是界面处。如果拉拔值低于0.8兆帕，必须返工处理。这些验收要求都写进了JTG/T J22-2008《公路桥梁加固设计规范》和GB 50204相关条款，现场监理和质检员必须逐项确认。
