C60等级的自密实混凝土，是指28天标准养护后立方体抗压强度达到60兆帕、且无需振捣即可自行填充模板的高性能混凝土。这种C60等级的自密实混凝土通过优化配合比，实现了高流动性与抗离析性的平衡，解决了高标号混凝土在复杂结构中难以振捣密实的行业痛点。下面结合最新国标和15年现场经验，把关键技术细节讲清楚。

C60自密实混凝土的强度与工作性指标

C60自密实混凝土的强度等级按GB 50010-2010（2015版）执行，28天抗压强度标准值60兆帕，立方体试件尺寸为150毫米。与普通C60混凝土不同，它的工作性指标更关键：坍落扩展度需达到650-750毫米（按GB/T 50080-2016试验），T50流动时间3-7秒，V型漏斗通过时间7-25秒。这些参数保证了混凝土在自重作用下能流过钢筋间隙并充满模板。

实际操作中，C60自密实混凝土的配合比设计需遵循JGJ/T 283-2012《自密实混凝土应用技术规程》。水胶比通常控制在0.28-0.35，胶凝材料用量在450-550公斤/立方米，其中粉煤灰或矿粉取代水泥的比例为20%-35%。粗骨料最大粒径一般不超过20毫米，细骨料率在48%-55%之间。这些参数需根据现场原材料和气温条件做微调，比如夏季施工时需适当提高减水剂掺量以补偿坍落度损失。

配合比设计中的流变性能控制

自密实混凝土的流变性能用屈服应力和塑性粘度两个参数描述。C60等级的自密实混凝土要求屈服应力低于50帕，塑性粘度在50-100帕·秒之间。日本经验是通过添加增粘剂和石粉来降低屈服值并提高粘度，而欧洲更倾向用硅灰或超细粉煤灰来调整。国内工程中，我推荐优先使用II级粉煤灰和S95级矿粉，控制浆体体积在0.38-0.42立方米/立方米。

抗离析性是配合比设计的难点。按GB/T 50448-2015附录A的筛稳定性试验，离析率应小于15%。经验上来说，当胶凝材料用量超过500公斤/立方米时，需通过调整砂率和外加剂掺量来避免混凝土在浇筑过程中出现骨料下沉或浆液上浮。以某地铁站薄壁墙施工为例，我们通过将砂率从50%提高到53%，同时增加0.2%的聚羧酸减水剂，成功解决了因钢筋间距过密导致的填充不密实问题。

施工工艺关键参数与操作要点

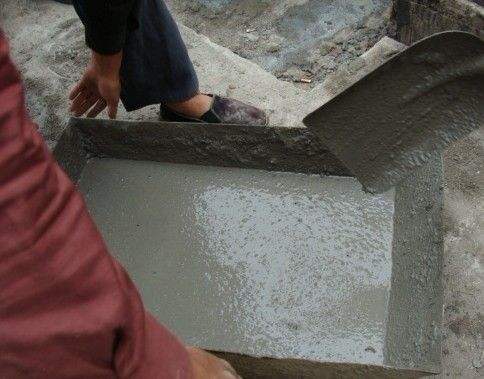

C60自密实混凝土的浇筑温度宜控制在5-35摄氏度，超出范围需采取保温或降温措施。浇筑高度不宜超过5米，否则容易因落差过大导致离析。单点浇筑的流动半径一般控制在6-8米，浇筑速度以每小时20-40立方米为宜。模板侧压力按JGJ 162-2008计算，自密实混凝土的侧压力比普通混凝土大15%-20%，因此模板加固需加密对拉螺栓。

养护是保证C60等级自密实混凝土强度的关键环节。终凝后立即覆盖塑料薄膜或喷涂养护剂，保湿养护不少于14天。环境温度低于10摄氏度时，需采用蓄热法或加热养护，防止早期冻害。实际操作中，我曾遇到因养护不到位导致表面出现塑性收缩裂缝的案例，后来通过调整养护剂喷涂时间（初凝后2小时内完成）并增加一次洒水，裂缝问题得到控制。

质量验收标准与常见问题处理

验收依据GB 50204-2015《混凝土结构工程施工质量验收规范》执行。强度验收同条件试件按10%比例留置，每100立方米不少于1组。工作性检验每50立方米做一次坍落扩展度和V型漏斗试验，扩展度偏差控制在±50毫米内。外观质量要求表面无蜂窝、麻面、气泡直径不超过5毫米且每平方米不超过3个。

常见问题包括：扩展度过大（超过750毫米）导致离析，可通过降低减水剂掺量或增加砂率调整；填充不良则需检查模板密封性或调整粗骨料粒径。以某高层建筑核心筒施工为例，我们通过现场调整外加剂掺量（从1.8%降至1.5%），将扩展度从780毫米回调至700毫米，同时将V型漏斗通过时间从6秒延长至10秒，有效解决了浇筑过程中的离析问题。

不同结构类型中的选型与适配

C60等级的自密实混凝土适用于钢筋间距小于50毫米的薄壁结构、截面变化复杂的异形柱以及高密度配筋的梁柱节点。对于大体积结构，需控制胶凝材料水化热，建议使用低热水泥或掺入30%-40%的粉煤灰。对于预应力结构，需注意早期收缩对预应力损失的影响，宜在浇筑后48小时内完成张拉。

以某跨海大桥桥塔施工为例，因塔身截面变化大且钢筋密集，采用C60自密实混凝土后，浇筑时间从传统工艺的7天缩短至3天，且表面气泡率低于1%。但需注意，自密实混凝土对原材料波动敏感，砂的含泥量应控制在3%以内，碎石针片状含量不超过8%，否则易出现流动性损失或强度下降。建议每车混凝土到场后做扩展度检测，不合格的坚决退回。
