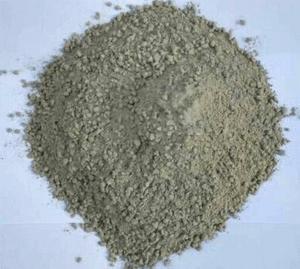

高强度聚合物砂浆，简单来说，就是在普通水泥砂浆里掺入了特制的聚合物乳液或可再分散乳胶粉，通过改性让砂浆的粘结力、抗弯抗拉强度和耐久性大幅提升。它专门解决普通砂浆在薄层修补、锚固灌浆和防水抗渗时容易开裂、脱落的问题，是工程加固和维修领域的关键材料。

高强度聚合物砂浆和普通砂浆到底差在哪

从材料构成上看，普通砂浆主要靠水泥水化产生的物理咬合力来提供强度，而高强度聚合物砂浆在水泥水化的同时，聚合物颗粒会形成连续的网状膜结构。这层膜像无数根微小的“钢筋”，把骨料和水泥石牢牢裹在一起，所以它的抗折强度通常能达到普通砂浆的3到4倍。

以实际数据说话，按GB/T 50448-2015《水泥基灌浆材料应用技术规范》测试，普通M50砂浆的28天抗压强度在50兆帕左右，但同标号的高强度聚合物砂浆28天抗压强度可以稳定达到70兆帕以上。更重要的是，它的粘结强度能突破2.5兆帕，普通砂浆粘结强度一般只有0.5到1兆帕。

实际操作中，最直观的感受就是修补薄层时不会掉块。比如混凝土路面起皮后，用普通砂浆抹3毫米厚，干了以后一敲就空鼓，换成高强度聚合物砂浆就能牢牢粘住，这就是聚合物膜带来的界面粘结优势。

什么工况下必须用它，怎么选型号

经验上来说，当修补厚度小于10毫米，或者要承受冲击、振动荷载时，就得用高强度聚合物砂浆。比如桥梁支座下面的灌浆层，厚度只有20到30毫米，却要承受几百吨的压力和水平剪切力，普通砂浆根本扛不住。

选型号时主要看两个指标：流动度和早期强度。对于灌浆类施工，比如设备基础二次灌浆，要选流动度大于290毫米的型号，这样才能保证灌浆密实不空洞；对于立面或顶面修补，比如隧道衬砌裂缝修补，就得用触变性好的膏状聚合物砂浆，施工时不会往下淌。

另外，施工温度很关键。聚合物成膜的最佳温度是5到35摄氏度，低于5度时聚合物无法正常成膜，强度会大打折扣。如果冬季抢工，必须选用带防冻组分的专用聚合物砂浆，这一点很多施工队容易忽视。

施工时最容易踩的三个坑，怎么避开

第一个坑是基层处理不到位。聚合物砂浆对基层的清洁度要求很高，油污、浮灰、松动的旧混凝土必须彻底清除。以某桥梁支座灌浆项目为例，工人图省事没做凿毛处理，结果灌浆层一个月后就出现了脱空。正确做法是用水洗或高压水枪冲洗后，保持基层处于饱和面干状态，不能有明水。

第二个坑是加水过量。有些现场工人为了好施工，擅自多加水，结果聚合物砂浆的强度直接腰斩。因为聚合物砂浆的用水量是经过精确配比的，多加水会稀释聚合物乳液，破坏成膜效果。实际操作中一定要用电子秤称量，不能凭经验估。

第三个坑是养护不当。聚合物砂浆虽然早期强度高，但养护同样不能省。特别是高温天气，水分蒸发太快，聚合物膜会开裂。一般要求终凝后立即覆盖湿布或喷洒养护剂，养护时间不少于7天。如果养护期间表面发白，说明已经失水，强度会永久损失。

一个真实的工程案例：某高速桥梁支座灌浆

去年我们处理过一个典型的支座灌浆问题。某高速公路桥梁在运营5年后，部分支座出现了偏位，需要整体更换。原设计用的是普通C50细石混凝土灌浆，但实际施工中发现，支座下空间只有25毫米高，混凝土根本没法振捣密实，试块检测后发现有空洞，强度不合格。

后来改用高强度聚合物砂浆进行二次灌浆。我们要求施工队先用水灰比0.12的聚合物浆料进行界面处理，然后采用自流平灌浆工艺。28天后取芯检测，抗压强度达到78兆帕，与支座底板的粘结强度为2.8兆帕，完全满足设计要求。最关键的是，灌浆层与支座底板之间没有任何缝隙，用塞尺都插不进去。

这个项目的经验是：对于薄层、大面积的灌浆，高强度聚合物砂浆比普通混凝土或砂浆靠谱得多。但前提是必须严格控制施工细节，尤其是灌浆过程中要连续浇筑，不能中断，否则容易形成冷缝。

检测验收时，哪些指标必须现场做

按照现行规范，现场验收主要做三个试验。第一个是流动度试验，用截锥圆模测试，灌浆料的初始流动度必须大于290毫米，30分钟流动度保留值不小于260毫米。如果流动度损失太快，说明材料可能已经过期或配比有问题。

第二个是抗压强度试块，现场留样做标准养护，28天强度不能低于设计值的100%。以常用的C70级聚合物砂浆为例，试块强度必须达到70兆帕以上。这里要特别注意，试块成型时不能振动，因为聚合物砂浆是自流平的，振动反而会导致气泡上浮，影响强度。

第三个是粘结强度拉拔试验，这是最容易出问题的环节。用拉拔仪在修补面测试，要求破坏面必须发生在旧混凝土内部，而不是聚合物砂浆与旧混凝土的界面。如果破坏面在界面处，说明粘结强度不合格，需要返工处理。
