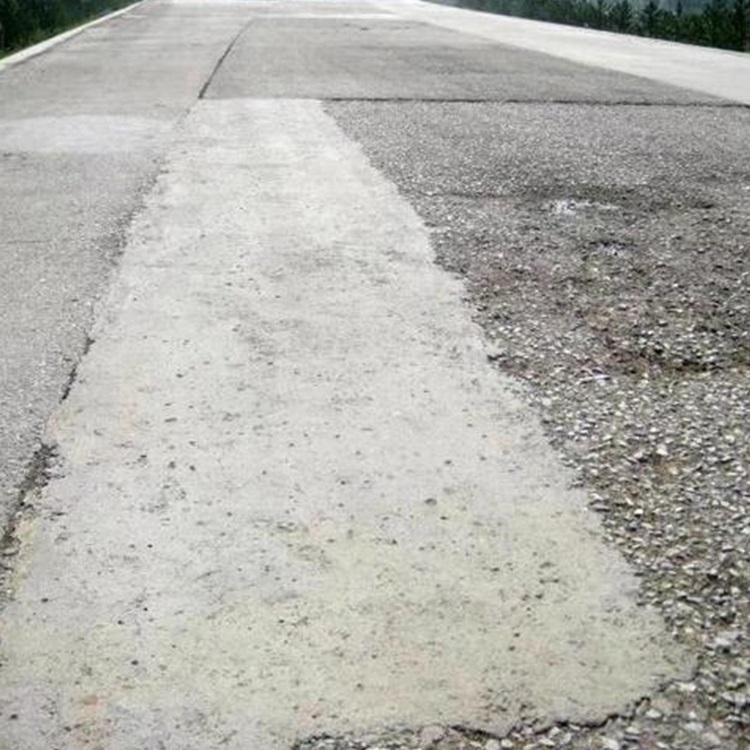

马路混凝土起砂是个常见问题，一般可以通过打磨、涂刷修复材料等方式处理。具体处理方法要根据起砂程度和现场情况来定。下面就详细说说怎么解决马路混凝土起砂问题。

起砂原因

马路混凝土起砂，可能是水灰比过大。比如水灰比超过了0.6，多余水分蒸发后留下孔隙，导致起砂。施工时振捣不足也会这样，像振捣时间不够，混凝土就不密实。另外，养护不当也有影响，养护时间不足7天，混凝土强度增长受限，就容易起砂。

再就是原材料问题。如果水泥强度等级低，比如用了32.5级以下水泥，粘结力不够。砂石含泥量过高，像含泥量超过5%，也会影响混凝土质量，导致起砂。

处理方法

对于轻度起砂，可先打磨处理。用专业打磨设备，将起砂层打磨掉1-2毫米，然后清扫干净。之后涂刷界面剂，比如选用符合GB/T 50448-2015标准的界面剂，增强新老混凝土粘结力。

要是起砂严重，就得重新浇筑混凝土。先把原混凝土破碎清理，再支模浇筑。浇筑时严格控制水灰比在0.4-0.5之间，振捣密实，确保强度达到设计要求，比如C30混凝土强度要达到30MPa以上。

注意事项

处理前要确定起砂原因，针对性处理。施工温度最好在5℃-35℃之间，温度不合适会影响处理效果。修复材料要选质量好的，像一些知名品牌的修复材料，质量有保障。

施工后要做好养护。养护时间不少于7天，每天浇水次数根据天气情况而定，一般2-3次。养护期间禁止车辆通行，防止新修复混凝土受损。

案例经验

之前有个城市道路项目，部分路段混凝土起砂。我们先分析原因，是水灰比稍大。然后采用打磨加涂刷界面剂的方法。打磨后涂刷界面剂，再浇筑一层薄的高强混凝土。经过养护，起砂问题解决，道路恢复正常使用，至今未再出现起砂情况。

还有个小区周边马路，混凝土起砂严重。我们直接重新浇筑混凝土，严格控制施工参数，水灰比0.45，振捣充分。养护14天后，强度达标，道路状况良好，满足通行要求。

新型材料处理技术

除了上述常规方法，近年来一些新型材料也为马路混凝土起砂处理提供了新思路。例如，有一种高性能的聚合物修补砂浆，它具有良好的粘结性和耐久性。在使用时，先将起砂部位清理干净，然后将聚合物修补砂浆按照一定比例加水搅拌均匀。施工时，要保证涂抹厚度均匀，一般控制在2-3毫米左右。这种材料能够快速渗透到混凝土内部，填充孔隙，从而有效提高混凝土表面的强度和耐磨性。据相关行业案例显示，某停车场的混凝土路面起砂后，采用这种聚合物修补砂浆进行处理，经过一周的养护，起砂问题得到明显改善，车辆行驶时的磨损情况大幅减少。

还有一种纳米硅改性混凝土增强剂，它通过纳米技术对混凝土表面进行改性。施工时，先对起砂路面进行打磨处理，使表面粗糙度增加，然后将纳米硅改性混凝土增强剂均匀喷洒在路面上。其用量一般根据路面面积和起砂程度而定，每平方米用量在0.5-1升之间。这种增强剂能够与混凝土中的成分发生化学反应，形成一层坚硬的保护膜，大大提高混凝土的抗起砂性能。有一个工业园区的道路，使用该增强剂处理后，经过三个月的观察，路面起砂现象基本消失，车辆行驶更加顺畅，道路的整体使用寿命也得到了延长。

专业施工团队的重要性

无论采用哪种处理方法，专业的施工团队都是确保马路混凝土起砂处理效果的关键。专业施工人员具备丰富的经验和熟练的操作技能，能够准确判断起砂原因，并根据实际情况选择最合适的处理方案。例如，在面对一些复杂的起砂问题时，专业团队能够迅速分析出是由于原材料质量问题、施工工艺不当还是后期养护不足等原因导致的，从而制定针对性的解决方案。

施工团队在施工过程中，会严格按照施工规范和技术要求进行操作。比如在重新浇筑混凝土时，对于模板的安装，要求垂直度和平整度误差控制在极小范围内，一般垂直度偏差不超过5毫米，平整度偏差不超过3毫米。在振捣过程中，能够根据混凝土的坍落度和浇筑部位合理调整振捣方式和时间，确保混凝土密实度达到最佳状态。像某大型市政道路项目，由专业施工团队负责混凝土起砂处理，整个施工过程严谨有序，处理后的道路质量达到了高标准，得到了相关部门的高度认可，为后续类似项目提供了良好的示范。
