混凝土裂缝、蜂窝麻面或者结构加固时，用什么材料能快速止水并恢复强度？答案是环氧树脂注浆。这种低粘度、高强度的材料能渗透到0.1毫米以上的微细裂缝中，固化后抗压强度可达60-80MPa，远超普通水泥基材料。在桥梁、隧道和水池堵漏工程里，环氧树脂注浆是解决结构性渗漏的首选方案。

环氧树脂注浆到底是什么材料

简单说，环氧树脂注浆是一种由环氧树脂、固化剂和改性助剂组成的双组分材料。它跟市面上常见的聚氨酯注浆液最大的区别在于：聚氨酯靠遇水发泡膨胀来堵水，属于物理填充；而环氧树脂靠化学反应固化，形成的是高强度、高粘结力的固体。按GB/T 50448-2015《混凝土结构加固设计规范》的分类，它属于改性环氧树脂类灌浆料，适用于干燥或潮湿环境下的结构裂缝修复。

从工程现场经验来说，环氧树脂注浆的粘度通常控制在200-500 mPa·s（25℃），这个粘度范围既能保证它像水一样渗入细裂缝，又不会在注浆过程中流失太快。实际操作中，我们遇到过0.15毫米宽的裂缝，用普通水泥浆根本注不进去，换成环氧树脂注浆后，压力控制在0.3-0.5MPa，半小时就渗透到位了。

另外，它的固化时间可以通过调整固化剂比例来调节。常规配比下，20℃环境初凝时间约2-4小时，24小时就能达到最终强度的80%以上。这个特性在抢修工程里特别实用——比如去年某高速公路桥梁支座更换，我们就是靠快速固化的环氧树脂注浆，把养护周期从7天压缩到了24小时。

为什么结构裂缝要选环氧树脂而不是其他材料

很多施工队长问过我：水泥基灌浆料便宜，聚氨酯注浆液施工快，为什么非得用环氧树脂？答案在于“结构粘结强度”。根据GB/T 50728-2011《工程结构加固材料安全性鉴定技术规范》，环氧树脂注浆与混凝土的粘结强度要求≥2.5MPa，而水泥基材料通常只有0.5-1.0MPa。这意味着用环氧树脂修复的裂缝，在受力时不会从界面重新开裂。

以某地下车库顶板裂缝处理为例，原来用聚氨酯注了三次，每次雨季一来又开始渗水。后来我们改用环氧树脂注浆，先沿裂缝开V型槽，埋设注浆嘴，再用环氧树脂封闭表面。注浆完成后做闭水试验，24小时滴水不漏。关键原因在于环氧树脂固化后形成了弹性模量接近混凝土的刚性体，能跟原结构协同受力，而不是像聚氨酯那样只是塞住了水路。

还有一点容易被忽视：耐久性。环氧树脂注浆的耐化学腐蚀性能远超聚氨酯，在酸碱环境中（比如化工厂地坪裂缝）能保持20年以上性能不衰减。而聚氨酯在长期潮湿环境下容易水解，2-3年就可能失效。从全生命周期成本来看，环氧树脂注浆虽然材料单价高，但综合下来反而更划算。

现场施工的四个关键步骤

第一步是裂缝处理。先用钢丝刷清理裂缝两侧的浮尘，然后用压缩空气吹净。对于宽度大于0.5毫米的裂缝，建议沿裂缝凿出深10-15毫米的V型槽，这样能增加注浆的接触面积。注意：如果裂缝里有明水，必须先用热风枪或喷灯烘干，否则环氧树脂跟水接触会乳化，粘结强度直接打对折。

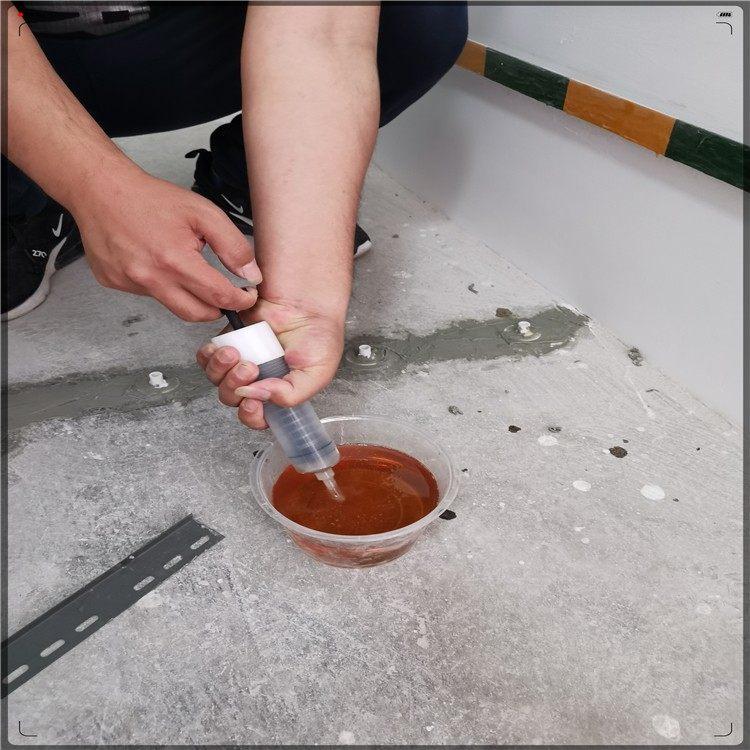

第二步是埋设注浆嘴和封闭裂缝。注浆嘴间距按裂缝宽度来定：0.2-0.3毫米的细裂缝，间距15-20厘米；0.5毫米以上的宽裂缝，间距30-40厘米。用快干型环氧腻子把注浆嘴固定好，同时把裂缝表面全部封闭。这里有个经验：封闭层厚度至少2毫米，否则注浆压力一上来就容易爆开。

第三步是配胶和注浆。双组分材料必须用电子秤按重量比精确称量（常见比例是A:B=2:1或4:1），用电动搅拌器慢速搅匀3分钟。注浆时从低处向高处、从一端向另一端依次注入，压力控制在0.2-0.5MPa。当相邻注浆嘴出胶后，立即关闭该嘴，继续向前推进。以某隧道衬砌裂缝为例，总长120米的裂缝，我们用两台注浆泵同时作业，4小时就完成了全部注浆。

最后一步是养护和清理。注浆完成后保持裂缝表面干燥，20℃以上环境养护24小时即可。养护结束后，用角磨机切除凸出的注浆嘴，再用环氧腻子抹平表面。注意：不要在低于5℃的环境施工，否则环氧树脂反应太慢，强度上不来。

常见施工误区与解决办法

误区一：注浆压力越大越好。有些工人为了省时间，把压力调到1MPa以上，结果裂缝没注进去，反而把混凝土打崩了。实际上，环氧树脂注浆的压力只要克服裂缝内阻力即可，0.3MPa足够渗透0.2毫米的裂缝。如果压力上不去，先检查裂缝是否被灰尘堵塞，而不是盲目加压。

误区二：裂缝有明水直接注浆。这在新浇筑混凝土的裂缝修复里特别常见。环氧树脂遇到明水会变成白色乳状物，完全失去粘结力。正确的做法是先用堵漏王临时止水，等裂缝干燥后再注浆。如果工期紧，也可以选用水下固化型的环氧树脂注浆液，但成本会高30%左右。

误区三：一次注浆量不够就补注。环氧树脂注浆讲究“连续注入，一次成型”。如果中途停止，已经固化的材料会堵塞裂缝通道，后续再注就进不去了。所以施工前一定要算好用量：按裂缝体积的1.5倍准备材料（裂缝体积=长度×宽度×深度×1.2系数），宁多勿少。

一个桥梁支座灌浆项目的实战复盘

去年我们处理了一座跨径30米的预应力混凝土简支梁桥的支座脱空问题。检测发现，4号支座下方有长1.2米、宽0.3-0.5毫米的裂缝，且裂缝贯穿了支座垫石。原方案是凿除垫石重新浇筑，但需要中断交通7天。我们建议用环氧树脂注浆加固，仅用2天就完成了修复。

具体做法是：先沿裂缝钻直径6毫米的注浆孔，间距20厘米，孔深打到裂缝最深处。然后用高压水枪冲洗孔道，再用压缩空气吹干。配胶时用了低粘度（300 mPa·s）的环氧树脂，从最下端的注浆孔开始注入。当上端孔出胶后，立即用堵头封闭。整个过程压力控制在0.4MPa，总共用了约8公斤材料。

注浆完成24小时后，我们做了现场拉拔试验：在裂缝两侧各钻一个膨胀螺栓，用拉拔仪测试，结果显示粘结强度达到3.2MPa，超过设计要求的2.5MPa。桥梁荷载试验也表明，支座沉降量从原来的2.3毫米恢复到了0.5毫米以内。这个案例说明，只要施工规范，环氧树脂注浆完全能替代传统凿除重做的方法，而且工期缩短了70%。

经验上来说，环氧树脂注浆的成功率90%取决于裂缝处理和配胶精度。我建议施工队每次开工前，先做一小块样板——在混凝土试块上人工制造一条裂缝，按实际方案注浆，24小时后劈裂检查填充率。这个习惯帮我们避免过很多返工，也值得大家参考。
