混凝土浇筑完，刚下过雨，地面表层起了一层浮皮，用手一搓就掉沙，这通常是养护期雨水冲刷导致表层水灰比失控、强度不足。修补打完混凝土地面起皮，关键看起皮深度：表层1-2毫米的浮浆层，用专用修补砂浆薄层处理即可；如果起皮深度超过3毫米，就得用界面剂加高强灌浆料进行结构性修复。下面我结合15年现场经验，把修补流程和关键控制点拆开来讲。

先搞清楚起皮是怎么来的：雨水对混凝土表层的破坏机理

新浇混凝土地面在终凝前遭遇雨水，雨水会稀释表层水泥浆，导致表层水灰比从正常的0.45左右飙升到0.6以上。水灰比一高，水泥水化后形成的胶凝物质就被大量孔隙稀释，表层强度可能从设计C25掉到C10以下，用手一摸就掉粉。

以某物流仓库地面施工为例，夏季浇筑后2小时突降阵雨，第二天发现表层起皮面积达到300平方米。我们取芯检测发现，表层3毫米范围内抗压强度只有8.5兆帕，而芯样内部强度达到28兆帕，这就是典型的水灰比失控破坏。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，表层强度低于设计值70%就必须进行修补处理。

实际操作中还有一种情况：如果地面浇筑后已经过了24小时才下雨，起皮通常是因为养护不到位导致表层失水过快，雨水只是加速了表层松散层的剥落。这时候需要先判断是浮浆层问题还是深层结构问题，方法很简单：用钥匙尖刮一下，如果能刮出2毫米以上的深槽，就是深层问题。

修补前必须做的三件事：评估、清理和界面处理

第一步是评估起皮深度。用钢尺和锤子配合，在起皮区域每隔2米取一个检测点，把松动的表层凿掉直到露出坚硬基层。如果凿除深度超过5毫米且面积超过单块板面的30%，建议整块板面做加厚修补，否则后期容易从修补边界再次脱层。

清理环节很多人容易偷懒。必须用高压水枪（压力不低于20兆帕）把浮灰、松散颗粒冲洗干净，然后让基层处于饱和面干状态——也就是表面湿润但没有明水。经验上来说，冲洗后晾置30分钟到1小时，用手摸上去感觉潮湿但不沾水，这个状态最理想。如果基层有油污，需要用10%浓度的火碱溶液清洗后再用清水冲净。

界面处理是决定修补层能不能粘牢的关键。在涂刷界面剂之前，先把凿除的坑槽边缘切成直角，不要留斜坡。然后涂刷两遍环氧基或丙烯酸基界面剂，第一遍涂完后等表面发黏（大约15-20分钟）再涂第二遍。注意：界面剂不是越厚越好，均匀覆盖一层就行，厚度控制在0.3-0.5毫米。

薄层修补怎么做：针对1-3毫米起皮的施工流程

对于表层1-3毫米的起皮，不需要凿除太深，直接用聚合物改性修补砂浆进行薄层修复。选材时注意砂浆的凝结时间：夏季施工选初凝时间在40分钟以上的，冬季选初凝时间在20分钟左右的。按标准配比加水搅拌后，静置2分钟让气泡逸出，然后二次搅拌15秒再用。

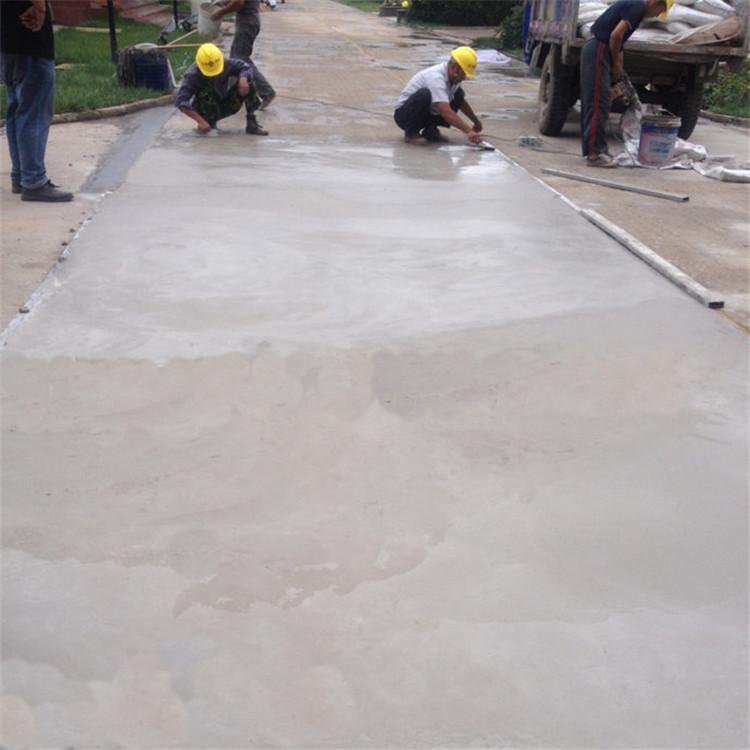

施工时用钢抹子把砂浆用力压入基层，保证与界面剂充分接触。一次刮涂厚度不要超过3毫米，如果修补深度超过3毫米，需要分层施工，每层间隔时间不少于4小时（25℃条件下）。以某冷链仓库地面修补为例，我们分两层施工，第一层刮涂2毫米，等4小时后刮第二层2毫米，最终平整度控制在2毫米/2米以内。

养护是薄层修补最容易出问题的一环。修补完成后4小时内必须覆盖湿麻袋或塑料薄膜保湿，养护温度最好在10-30℃之间。如果气温超过35℃，需要在覆盖物上洒水降温，防止修补层表面失水过快产生龟裂。养护时间至少7天，期间不能上人走动或堆放材料。

深层修补方案：起皮深度超过5毫米的灌浆加固技术

当起皮深度超过5毫米，或者起皮面积占板面30%以上时，薄层修补已经不够用，必须采用高强灌浆料进行结构性修补。选用灌浆料时注意流动度指标：初始流动度不低于290毫米，30分钟流动度损失不超过60毫米，这样才有足够操作时间。

施工前把起皮区域凿除到坚实基层，深度至少8-10毫米，形成规整的方形或矩形坑槽。坑槽边缘切出45度坡口，便于灌浆料与基层形成机械咬合。灌浆前4小时对基层进行预湿，施工前1小时用空压机吹除明水。灌浆时从一侧连续浇筑，让浆料自然流动排气，不要用振捣棒振捣，否则容易分层。

以某桥梁支座垫石修补为例，起皮深度达到12毫米，我们凿除后采用C60高强灌浆料进行修补。灌浆后24小时拆模，实测抗压强度达到52.3兆帕，28天强度达到68.7兆帕，远高于原设计C40要求。需要注意的是，灌浆料修补后3天内不能承受荷载，养护温度低于5℃时需采取保温措施，比如覆盖电热毯或暖风机。

现场常见失误与应对：三个真实案例的教训

第一个教训来自某厂房地面修补：工人为了赶工期，在界面剂未完全干燥（只等了10分钟）就刮涂砂浆，结果修补层在第三天就整片脱落。正确做法是界面剂表干时间至少30分钟，用手指按压不粘手才能进行下一步。后来我们返工，重新清理后涂刷界面剂并等待40分钟，修补层至今4年没出问题。

第二个案例是某停车场地面：起皮面积不大但深度不均匀，工人图省事直接用水泥砂浆修补，结果修补层与基层热胀系数不一致，一个冬天过去就出现大量裂缝。正确做法是采用与基层热胀系数相近的聚合物改性修补材料，这类材料弹性模量在20-30吉帕之间，与普通混凝土基层匹配性更好。

第三个教训是养护不到位：某物流园地面修补后第二天就遇到大风天气，工人没及时覆盖保湿膜，修补层表面出现大量细裂纹。后来我们用渗透型密封固化剂进行表面处理，把裂缝封闭住，才避免了返工。所以修补完成后48小时内一定要安排专人看护，根据天气情况调整养护方案。
