您遇到的地基下沉问题，用对注浆料能从根本上解决。我们处理过上百个类似项目，核心就是选对材料、控好工艺。地基下沉处理的关键在于注浆料的流动性、膨胀率和最终强度，这三项指标直接决定了加固效果能否达到设计要求。

地基下沉处理注浆料到底是什么材料

从本质上讲，这是一种专门用于填充地基空隙、加固软弱土体的水泥基或化学浆液。它与普通水泥砂浆最大的区别在于：具备良好的可灌性，能渗入0.2mm以上的细微裂缝；同时具有微膨胀特性，硬化后体积不收缩，能牢牢顶住上部荷载。

按现行国家标准GB/T 50448-2015《水泥基灌浆材料应用技术规范》，这类材料分为Ⅰ类（普通型）和Ⅱ类（早强型）。以实际工程经验来看，处理地基下沉时，我们更倾向于使用Ⅱ类早强型注浆料，因为它的1天抗压强度能达到20MPa以上，能快速稳定沉降区域。

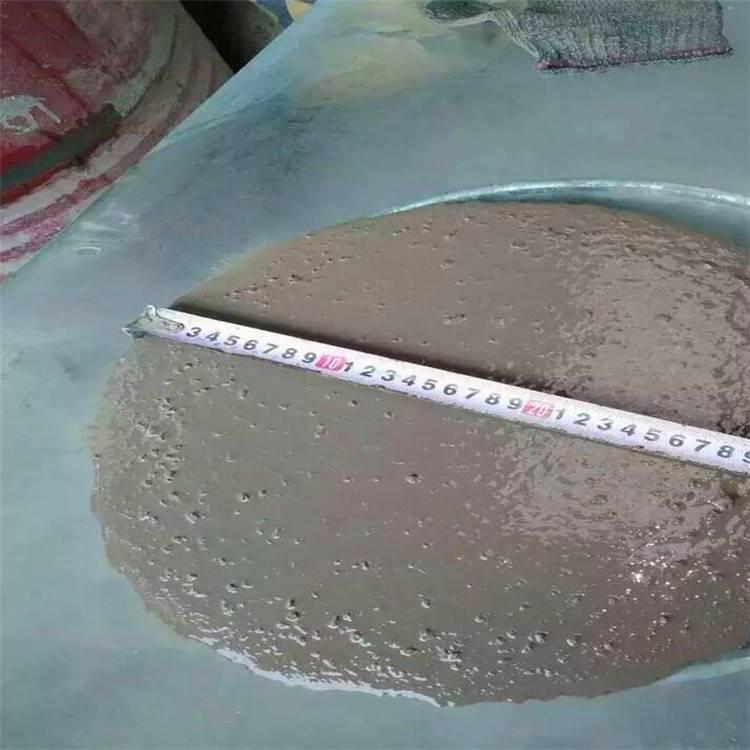

材料的关键性能指标包括：流动度（初始值≥300mm）、28天抗压强度（≥60MPa）、竖向膨胀率（0.02%~0.05%）。这些数据不是凭空定的，是我们在多个桥梁支座加固项目中反复验证过的。

为什么地基下沉必须用专用注浆料

普通水泥浆灌进去，等干了以后会收缩，反而把地基和结构之间拉出一道缝隙，这叫"脱空"。我见过一个厂房地面下沉项目，施工队图便宜用了普通水泥浆，三个月后地面又裂了，拆开一看浆体跟地基之间全是空隙。

专用注浆料的微膨胀特性恰恰解决了这个问题。它在硬化过程中会产生0.02%~0.05%的膨胀应力，把浆体紧紧挤压在基层上，形成真正的"咬合"状态。根据JGJ/T 271-2012《建筑工程裂缝防治技术规程》，这种膨胀率能有效补偿收缩，确保注浆体与地基共同受力。

另外，它的早期强度增长快。比如在冬季施工（5℃以上环境），用普通水泥要7天才达到设计强度的70%，而专用注浆料3天就能达到90%以上。这对抢工期、控制二次沉降来说，差别非常大。

地基下沉处理注浆料怎么选型和施工

选型主要看三个条件：下沉深度、基础类型和环境温度。下沉深度在2米以内的浅层地基，优先选水泥基注浆料，成本低、效果好；超过2米的深层加固，就要考虑化学浆液（如聚氨酯或环氧树脂），因为它的渗透性更好。以某高速公路桥头跳车处理为例，我们用了水泥基注浆料，配合压力注浆工艺，每延米注浆量控制在80~120升，效果很稳定。

施工流程上，我建议按"定位钻孔→清孔→埋设注浆管→配制浆液→压力注浆→封孔养护"六步走。压力控制是关键：一般控制在0.3~0.8MPa，具体要看地层的密实度。如果压力突然下降，说明浆液跑到了不必要的地方，要立即停注检查。

养护这块容易被忽视。注浆完成后，表面要保持湿润养护至少7天，温度低于10℃时要覆盖保温材料。我们有个项目在冬季施工，因为没做好保温，注浆体表面出现了冻裂，后来不得不返工，教训很深刻。

实际操作中容易踩的三个坑

第一个坑是水灰比控制不严。有些人觉得水多加一点好灌，结果浆液离析，强度直接打五折。严格按照产品说明来，水灰比一般控制在0.28~0.35之间，用电子秤称量，别凭感觉。

第二个坑是注浆压力过大。有个施工队为了赶进度，把压力调到1.2MPa，结果把地坪顶起来了，裂缝从注浆孔一直延伸到20米外。压力要根据现场情况动态调整，不能一味求快。

第三个坑是忽视环境温度。注浆料在5℃以下强度发展很慢，低于0℃基本不反应。冬天施工必须用温水搅拌（水温不超过40℃），同时做好保温措施。参照GB 50666-2011《混凝土结构工程施工规范》，冬季施工的入模温度不应低于5℃。

一个桥梁支座灌浆项目的实战复盘

去年我们处理过一个跨线桥的支座下沉问题。桥台位置沉降了12mm，支座脱空严重。当时选的方案是：先清理支座下方的松散混凝土，然后用高压水冲洗干净，再采用Ⅱ类早强型注浆料进行压力注浆。

施工时遇到个特殊情况：桥下空间只有1.2米高，人站不直，注浆设备也放不进去。我们临时改了工艺，用小型手压注浆泵配合延长管，从桥台侧面开孔注浆。每孔注浆压力控制在0.4~0.5MPa，直到排气管流出浓浆为止。整个过程持续了4个小时，用了约300公斤注浆料。

最终检测结果：3天后取芯，芯样完整密实，28天抗压强度达到68.5MPa，超过了设计要求的60MPa。沉降观测数据显示，半年内累计沉降量只有0.3mm，完全满足规范要求。这个案例说明，只要材料选对、工艺到位，地基下沉处理完全可以做到一次到位，不留后患。
