风电基础二次灌浆料出现裂缝是常见的技术问题，处理关键在于裂缝类型判断和针对性修复。根据GB/T 50448-2015标准，宽度＜0.2mm的收缩裂缝可采用环氧树脂注浆，而＞0.3mm的结构裂缝需开槽后采用CGM-4型高强灌浆料回填。实际施工中，风电基础二次灌浆的裂缝处理还需结合环境温度、荷载特点综合制定方案。

风电基础二次灌浆裂缝的三种典型类型

经验上把裂缝分为收缩裂缝、沉降裂缝和荷载裂缝三类。收缩裂缝多呈网状，宽度通常0.05-0.2mm，主要因灌浆料水化热过大或养护不到位导致。去年某2.5MW风机项目就因冬季施工未采取保温措施，24小时内出现了规律性龟裂。

沉降裂缝往往沿钢筋走向发展，宽度可达0.5mm以上，这与风电基础二次灌浆时的分层浇筑间隔过长有关。根据JGJ/T 271-2012规定，两次浇筑间隔超过初凝时间1.5倍就容易出现这类问题。

裂缝处理的三个关键技术参数

处理前必须测量裂缝深度、宽度及走向。实际操作中推荐采用裂缝显微镜（精度0.02mm）配合超声波检测仪，特别是对贯穿性裂缝要重点排查。比如某海上风电项目曾发现表面0.15mm的裂缝，但超声波显示深度已达基础环高度的2/3。

环境温度直接影响材料选择。5℃以下不建议使用环氧树脂，而该采用硫铝酸盐水泥基灌浆料；超过30℃时则要添加缓凝剂，避免修补材料自身产生收缩裂缝。

五种实用修复工法详解

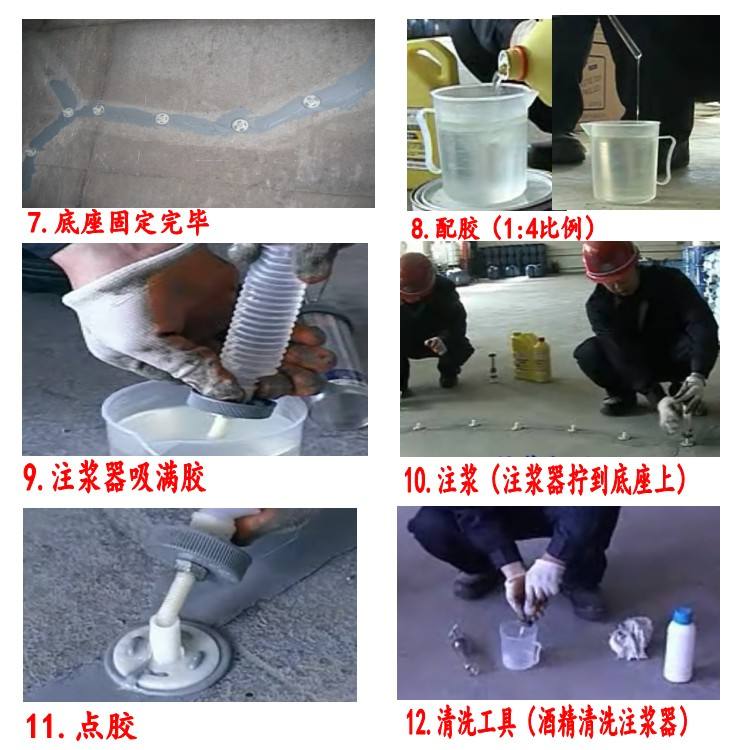

对于非贯穿的表面裂缝，我们更倾向采用低压注浆法。具体是用0.3-0.5MPa压力将改性环氧浆液注入，这种工艺在张北风电基地处理塔筒基础裂缝时，28天抗压强度达到82MPa，远超设计要求。

遇到活动裂缝就得用柔性处理方案。去年修复某高原风电项目时，采用聚氨酯密封胶配合碳纤维布的方式，既保证了密封性，又能承受±0.15mm的周期性位移。

施工队最容易忽略的三个细节

很多团队只关注灌浆料本身的28天强度，却忽视早期养护。按照GB/T 50448要求，修补后前3天必须保持湿度＞90%，温度梯度＜15℃/m。曾有个项目因养护毯铺设不到位，导致修补区边缘二次开裂。

另一个常见错误是未做相容性测试。特别是老旧基础修补时，一定要先做小样试验。有次处理沿海风电场裂缝时，就因原有灌浆料氯离子含量超标，导致新老材料界面处产生电化学腐蚀。

从内蒙古风电项目看裂缝预防

预防永远比补救更经济。乌海某300MW项目在二次灌浆阶段，通过控制胶材用量在380-400kg/m³、添加钢纤维（掺量1.2%体积率）、采用三段式养护工艺（2h喷雾+24h覆膜+7d湿养），实现了零裂缝验收。

该项目的关键创新是采用了分布式温度传感器网络，实时监测灌浆体芯部与表层温差，确保始终控制在20℃范围内。这套做法后来被写入当地风电建设技术导则。
