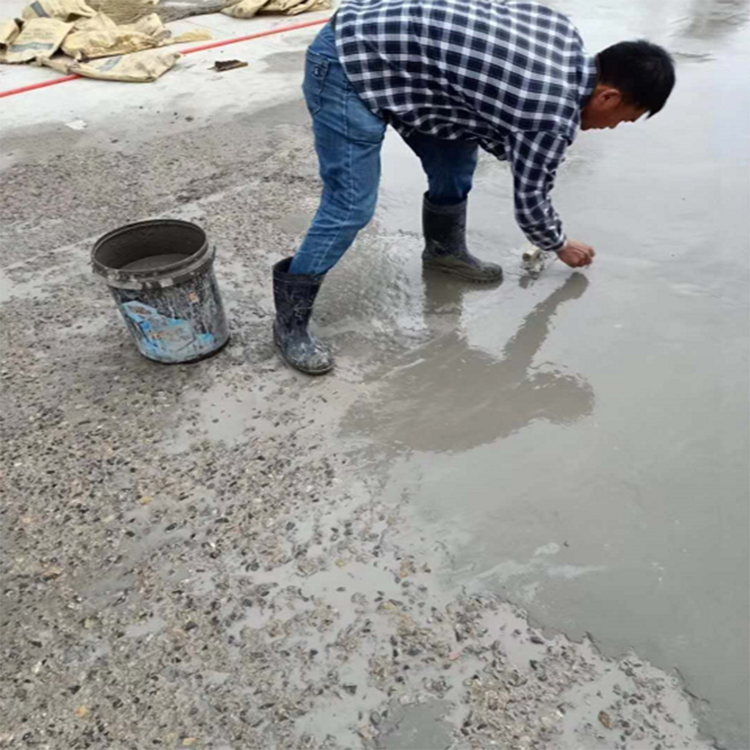

混凝土路面修补料的专业选择标准

遇到混凝土路面修补需求时，选料直接决定工程寿命。真正靠谱的修补料要满足三个硬指标：28天抗压强度≥50MPa（GB/T 50448-2015）、粘结强度≥2.5MPa，冬季施工时还要能在-5℃环境下正常固化。去年处理某物流园区地坪时，我们就用错了早期强度不达标的产品，结果通车3个月就出现层间剥离。

为什么普通砂浆不适合路面修补

很多施工队图便宜用普通砂浆填坑，这就像给骨折病人贴创可贴。普通砂浆收缩率高达0.15%，而专用修补料控制在0.05%以内——这个数据差异直接体现在某高速服务区案例中，普通砂浆修补处6个月后全部重新开裂，而改性聚合物修补料三年后仍完好。

更麻烦的是普通砂浆与旧混凝土的粘结力差，钻芯取样时经常整块脱落。专业修补料会添加硅灰和丁苯乳液，在电子显微镜下能看到它们像树根一样扎进基层孔隙。

夜间快速修补的实战技巧

市政工程经常要凌晨作业，这时候选快硬型修补料特别关键。经验上来说，初凝时间控制在30-45分钟最合适，我们去年在长江二桥桥面维修时，用双组份环氧改性材料实现了2小时开放交通，关键是在摊铺前用热风机把基面温度提到10℃以上。

遇到钢筋裸露的情况，要先喷锈转剂再薄涂界面剂。有个容易忽略的细节：修补料厚度超过5cm时，建议分层浇筑并在中间加设钢丝网，这个操作在某电厂重载路面施工中避免了温度裂缝。

采购时容易踩的四个坑

第一是只看单价不看耗量，有些低价产品需要涂抹两遍才能达到设计厚度；第二是忽视材料兼容性，某项目把酸性修补料用在碳酸盐骨料路面上，结果发生化学反应产生膨胀；第三是仓储问题，硅酸盐基材料保质期通常只有6个月，而有机类产品要避光保存。

最要命的是有些供应商提供的检测报告与实物不符，建议每次进货随机取样送检。现在专业实验室做一套抗氯离子渗透性和耐磨性测试，3天就能出结果，这笔检测费绝对不能省。

机场跑道抢修的特别处理方案

航空领域对混凝土路面修补有变态级要求，比如修补后4小时要达到28MPa强度。我们参与过白云机场的紧急抢修，采用超早强硫铝酸盐水泥+钢纤维的方案，配合微波养护设备，创造了3.5小时恢复起降的纪录。

这类特种修补料要考虑飞机燃油腐蚀问题，常规做法是最后一道工序喷涂聚氨酯保护层。跑道接缝处理更要小心，曾经有项目因为用了弹性模量不匹配的填缝料，导致周边混凝土发生贝壳状剥落。

冬季施工的临界点控制技术

零下环境修补需突破三大技术瓶颈：新拌料浆的流动度损失、水化反应迟滞、冻融循环破坏。通过掺入硝酸钙类防冻剂（掺量2.5%-3.2%）+纳米二氧化硅（0.8%掺量）的复合配方，我们在大连港-15℃施工时仍保持90min可操作时间。关键控制点是基面温度必须高于5℃，必要时采用红外加热板预热，修补后立即覆盖电伴热养护毯，实测12小时抗压强度可达22MPa。某北方高铁站台修补项目因忽视湿度控制，导致表面出现盐霜析出，后期不得不进行二次处理。

超薄修补层的界面强化工艺

当修补厚度≤15mm时，传统凿毛处理反而会削弱界面结合力。最新研究表明，采用50μm粒径金刚石磨片进行"浅刻痕"处理（深度0.3-0.5mm），配合甲基丙烯酸酯类界面剂（涂布量0.4kg/m²），可使粘结强度提升至3.8MPa以上。杭州某地下车库采用该工艺修补3mm深的车辙痕迹，经10万次标准轴载测试后仍保持完好。特别注意：超薄修补必须控制基层吸水率在3%以下，否则会出现"镜面效应"导致分层。

智能化施工的质量追溯系统

大型修补工程现已推行全过程数字化管理，每批次材料植入NFC芯片记录配合比、生产批次等信息。施工时通过智能摊铺机自动采集环境温湿度、压实度等18项参数（采样频率1Hz），云端平台实时计算成熟度指标。浦东机场西跑道维修时，通过北斗定位系统实现5mm级厚度控制，后台AI自动比对设计参数并生成电子验收报告。这套系统成功预警过某次骨料含泥量超标事件，避免了700㎡的返工损失。
