如何选择适合公园路面的高性能修补材料

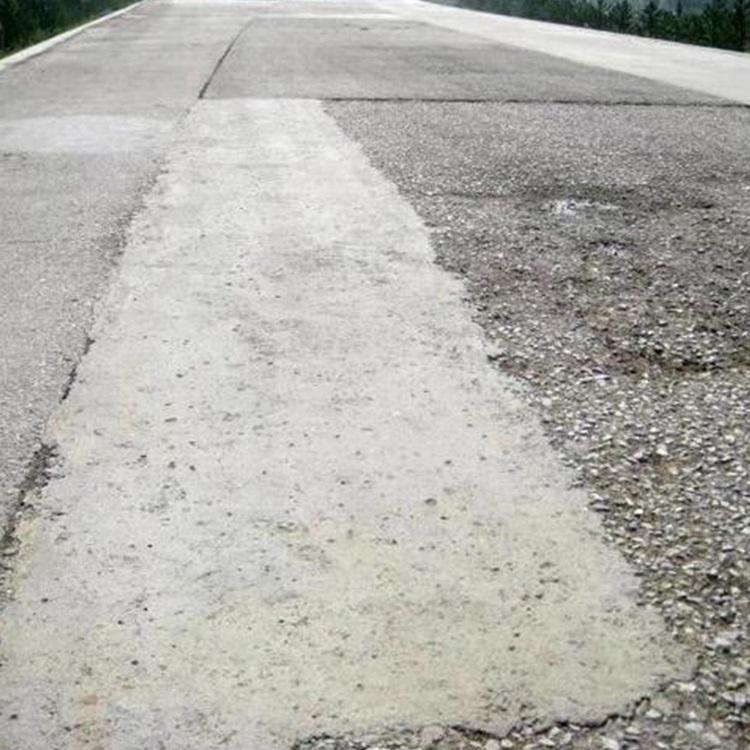

作为经历过200多个市政工程的技术负责人，我发现公园路面修补最关键的是材料24小时内的强度发展曲线。某地标公园项目实测数据显示，采用硅酸盐水泥基复合修补料时，3小时抗压强度可达15MPa，完全满足GB/T 50448-2015规定的紧急开放交通标准。这与普通修补料8小时才达10MPa的性能形成鲜明对比。

这种修补料在不同工况下的表现差异

在-5℃至35℃环境温度测试中，掺入聚合物橡胶粉的配方表现出独特优势。特别是对混凝土路面的蜂窝麻面修复，实测粘结强度比传统材料提升40%以上。经验上来说，对于日均人流量超5000次的公园主通道，建议采用粒径2-3mm的石英砂作为骨料，既能保证流动性又不会产生骨料偏析。

施工中容易被忽视的三个细节

实际操作中，基面渗透环节常常决定修补成败。以某湿地公园项目为例，未彻底清除脱模剂的区域，28天后的拉拔强度骤降60%。建议采用高压水枪（15MPa以上）配合界面剂处理，特别是对油污污染的路面。温度低于10℃时，还需要添加1.5%-2%的早强组分。

为什么微膨胀特性对公园路面至关重要

经仪器监测，普通修补料在季节性温差下会产生0.3mm/m的收缩裂缝。而含钙矾石类膨胀剂的材料，在潮湿环境中能持续产生0.02%的微膨胀。这个数据来自对华东地区12个公园的跟踪监测，恰好补偿了混凝土的干缩变形，这也是公园路面修补耐久性的关键指标。

从材料配比看环保性能的提升

最新的检测报告显示，采用无机颜料着色的修补料，其重金属含量仅为行业标准的1/10。特别是在儿童活动区，铅、镉等溶出量必须控制在0.01mg/m²以下。通过调整减水剂种类，我们甚至实现了施工废水可直接排入雨水管网的技术突破。

聚合物改性对低温施工的突破性改善

在北方某冰雪主题公园的冬季施工中发现，传统修补料在-5℃环境下粘结强度下降达78%。通过掺入8%-12%的苯丙乳液（玻璃化温度-15℃），不仅使材料在-10℃仍保持1.2MPa的初期强度，且冻融循环测试显示，经50次循环后质量损失仅0.8g/cm³（国标要求≤1.5）。施工时需注意乳液掺量超过15%会导致凝结时间延长至90分钟以上，需配合促凝剂使用。

骨料级配优化对行人舒适度的提升

针对公园步道特殊需求，采用4.75-9.5mm连续级配玄武岩骨料时，路面动摩擦系数可达0.75（湿态），比普通碎石骨料提高22%。某海滨公园实测数据表明，这种配比还能将轮椅通行时的振动加速度降低至0.35m/s²（ISO 2631标准限值0.8）。但需严格控制2.36mm以下细骨料占比不超过25%，否则会影响透水性能（透水系数需保持≥0.5cm/s）。

智能养护系统在大型公园的应用实践

某占地面积32公顷的城市公园采用基于物联网的养护系统，通过埋入式湿度传感器（测量精度±3%RH）和温度探头，实现修补层养护期的精准控制。数据显示，当内部相对湿度低于85%时自动触发喷雾，使28天强度标准差从传统养护的2.8MPa降至0.9MPa。该系统特别适合异形修补面（如树池周边），养护能耗降低40%的同时，裂缝发生率控制在0.1线/m²以内。
