面对海上风电基础灌浆的严苛工况，高强度风电灌浆料需要同时满足80MPa以上抗压强度和30年耐久性要求。以江苏某海上风电场为例，我们采用的C110级灌浆料在12℃低温环境下仍能保持3小时可操作时间，完全符合GB/T 50448-2015标准中对高强度风电灌浆材料的技术指标。

风电基础为什么需要特殊灌浆料

传统水泥基材料在海上风电场景根本扛不住。单桩基础要承受6-8MW风机带来的动态荷载，普通灌浆料在交变应力下容易产生微裂缝，而海水的氯离子渗透会加速钢筋锈蚀。

经验上来说，我们在福建某项目做过对比测试：采用普通灌浆料的试块在盐雾试验400小时后就开始剥落，而专用风电灌浆料的氯离子扩散系数能控制在2.0×10⁻¹²m²/s以下。这差距直接关系到结构20年后的安全状态。

配方设计藏着哪些门道

真正管用的风电灌浆料是个系统工程。骨料级配要用5-10mm玄武岩搭配硅灰，水胶比必须控制在0.16以下，还得掺入改性聚合物来提高韧性。去年参与设计的山东项目里，我们通过复配膨胀剂和缓凝剂，让灌浆体7天强度达60MPa的同时，还能保持120分钟流动度大于300mm。

实际操作中容易忽略的是温度适应性。渤海湾冬季施工时，我们会在配方中加入早强组分，确保-5℃环境下24小时强度仍可达到20MPa，这个数据在国标里都算超纲表现。

海上施工必须盯紧的细节

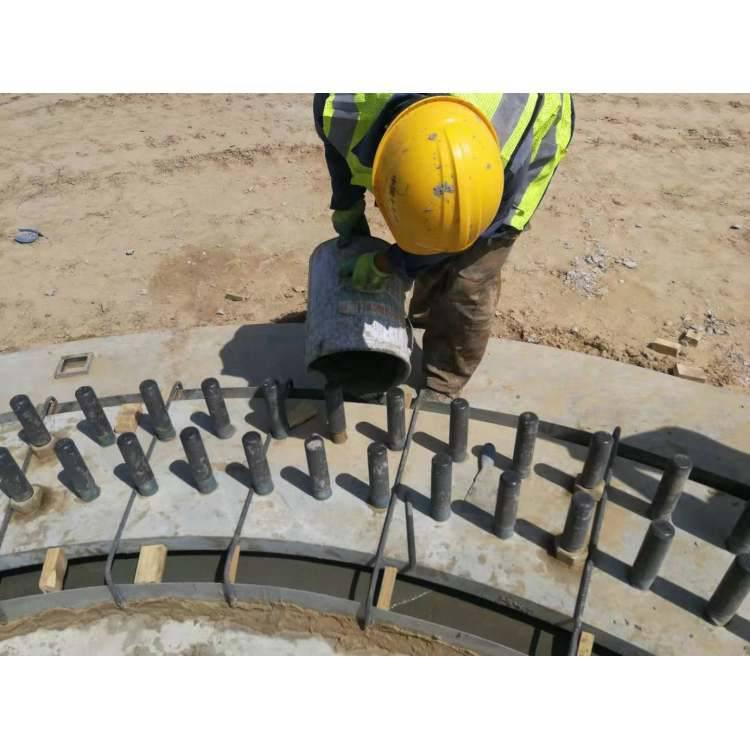

灌浆作业最怕遇到突风天气。去年舟山项目就吃过亏——搅拌好的料在输送过程中遇到6级阵风，导致泵管里的材料开始初凝。后来我们改成双机组并联供料，把单次连续浇筑时间压缩到40分钟以内。

水下浇筑更要讲究手法。灌浆前要用高压水枪冲洗桩壁，但千万要控制好水量。有次监测发现，桩管积水超过5cm就会稀释灌浆料上层强度，后来我们专门设计了带排水槽的临时密封装置。

验收时最容易踩的坑

很多人以为强度达标就万事大吉，其实风电灌浆料验收重点在耐久性。按最新规范要求，除了常规抗压试块，还得做90次冻融循环和60天氯离子浸泡试验。浙江某项目就栽在这——28天强度超标的样品，冻融50次后质量损失突然达到3.5%，远超过1.5%的限值。

监测数据要会看门道。灌浆完成48小时后，如果超声波检测发现波速差异超过10%，大概率存在层间离析。这时候别急着进入下道工序，该开凿复查就得开凿。

从渤海项目学到的经验

去年参与的渤海风电场给我们上了生动一课。设计院原方案要求灌浆料7天强度达到70MPa，但现场发现这个指标在冬季根本无法实现。后来通过调整配合比，改为控制24小时强度15MPa+7天50MPa+28天80MPa的分阶段指标，既保证了施工进度又满足了最终强度。

这个项目还有个意外发现：在灌浆料初凝前用振捣棒二次振捣，能使28天强度提升8%左右。但要注意时机——太早振捣会导致骨料下沉，太晚又可能破坏已形成的结构。现在我们都要求技术员带着贯入阻力仪现场测定。
