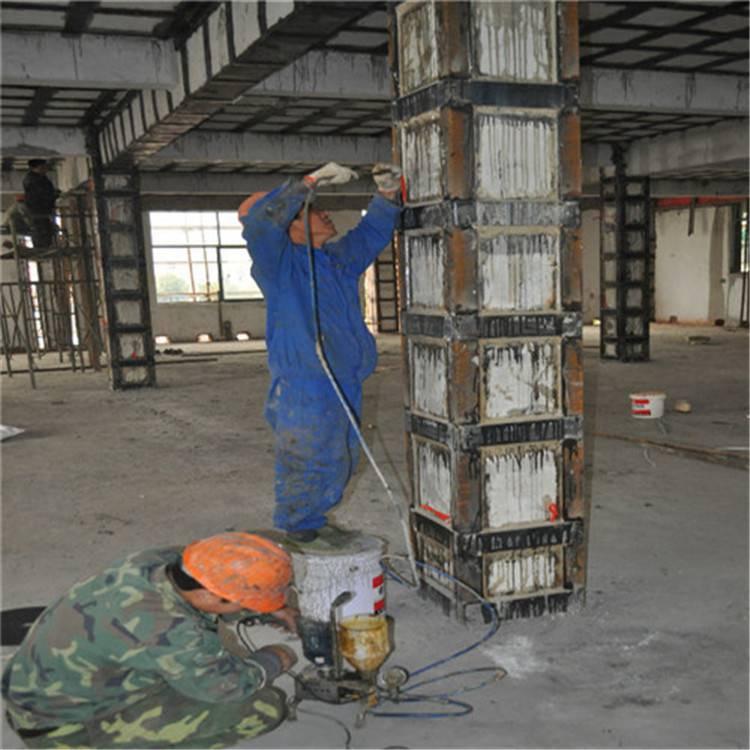

加固粘钢胶是建筑结构加固中的关键材料，主要用于钢板与混凝土的永久性粘结。当梁柱承载力不足或出现裂缝时，采用环氧树脂基的粘钢胶施工，粘结强度可达18MPa以上（GB/T 50448-2015标准）。实际工程中，它的表现直接关系到结构加固的耐久性和安全性。

粘钢胶到底解决了什么问题

在2019年某高铁站改造项目中，原混凝土梁出现45°斜裂缝，荷载试验显示抗剪承载力下降37%。这时候传统的加大截面法会侵占站厅空间，而加固粘钢胶配合6mm厚Q235钢板，仅需30mm施工厚度就恢复了结构性能。

经验上来说，这类材料特别适合空间受限的改造项目。不同于碳纤维布需要多层粘贴，粘钢胶单次施工就能达到设计要求的粘结强度，对施工队更友好。

为什么说配方决定成败

去年某医院ICU加固时，曾发生过粘钢胶在低温下固化不良的事故。后来检测发现，胶体在15℃以下时剪切强度骤降42%。现在行业普遍采用改性胺类固化剂，-5℃环境仍能保持8MPa以上的初始粘结力。

实际操作中还要看填料配比。石英粉含量超过65%会影响渗透性，但太少又增加收缩率。好的配方要像XX工程那样，既能填满混凝土2mm以上的孔隙，又保证触变性便于刮涂。

施工时这些细节容易翻车

钢板除锈不彻底是常见问题。某商业综合体加固时，未达到Sa2.5级喷砂标准的部位，28天后拉拔强度比规范值低了23%。建议喷砂后4小时内必须完成注胶，否则重新处理。

这里插个实用技巧：注胶前用丙酮擦洗钢板时，一定要等完全挥发再涂胶。去年有个工地就因为溶剂残留形成鼓包，后来不得不凿除重做。

验收时多数人忽略的指标

除了常规的拉拔试验，建议关注钢-混凝土界面的长期蠕变性能。按GB 50728-2011要求，在1.5倍设计荷载下持续1000小时，变形量不应超过0.1mm。某跨海大桥的监测数据表明，达标的产品10年后粘结强度衰减不超过5%。

如果工期允许，最好做小样冻融循环测试。特别是北方项目，经过50次-20℃~20℃循环后，强度保留率仍要大于80%。这个数据比实验室标准试块更有说服力。

从失败案例中学到的经验

2016年某化工厂支架加固的教训很典型。当时用了快固型粘钢胶，结果环境温度突然升到38℃，胶体反应过快产生大量气泡。现在遇到高温天气，老师傅都会把搅拌桶放在冰水盆里降温。

还有个细节值得注意：雨季施工时，混凝土含水率超过4%就必须先烘干。见过最极端的案例，工人直接用喷灯加热，导致胶体碳化失效。其实用除湿机处理8小时就能满足要求。
