遇到混凝土结构裂缝需要修复？环氧裂缝灌注胶是目前最可靠的解决方案之一。这种双组分材料能通过低压注胶深入0.1mm以上的细微裂缝，固化后抗压强度可达80MPa以上（GB/T 50448-2015标准），特别适用于桥梁、厂房等承重结构的耐久性修复。下面咱们就具体聊聊环氧裂缝灌注技术的选材要点和施工门道。

环氧裂缝灌注胶到底是什么材料

简单说就是"会流动的结构胶"。主要由环氧树脂、活性稀释剂和改性胺固化剂组成，粘度控制在300-500mPa·s（25℃），比蜂蜜稀一点。经验上来说，好的灌注胶要有三个特点：能渗得进（裂缝宽度0.1mm也能钻）、粘得住（与混凝土粘结强度＞3MPa）、不变形（固化收缩率＜0.3%）。

去年处理某高铁站台裂缝时，我们就碰到过胶体太稠堵注射器的问题。后来换用冬季专用配方（添加乙二醇醚类稀释剂），在5℃环境下照样能顺畅灌注。所以选材时别只看实验室数据，施工温度适应性很关键。

为什么说这是裂缝修复的首选方案

比起表面封闭，灌注修复能实现"由内而外"的整体补强。做过破坏性试验的同行都知道，灌注过的裂缝在压力测试时，破坏面往往不在原裂缝位置——这说明胶体与混凝土形成了真正的结构整体。按JT/T 1037-2022标准，这类修复的荷载传递效率能达到90%以上。

实际操作中，我们更看重它的防腐蚀功能。去年检测一座海港堆场的灌注修复效果，发现裂缝内的钢筋锈蚀速率降低了76%。环氧胶把裂缝变成密封管道，氧气和氯离子都进不去了。

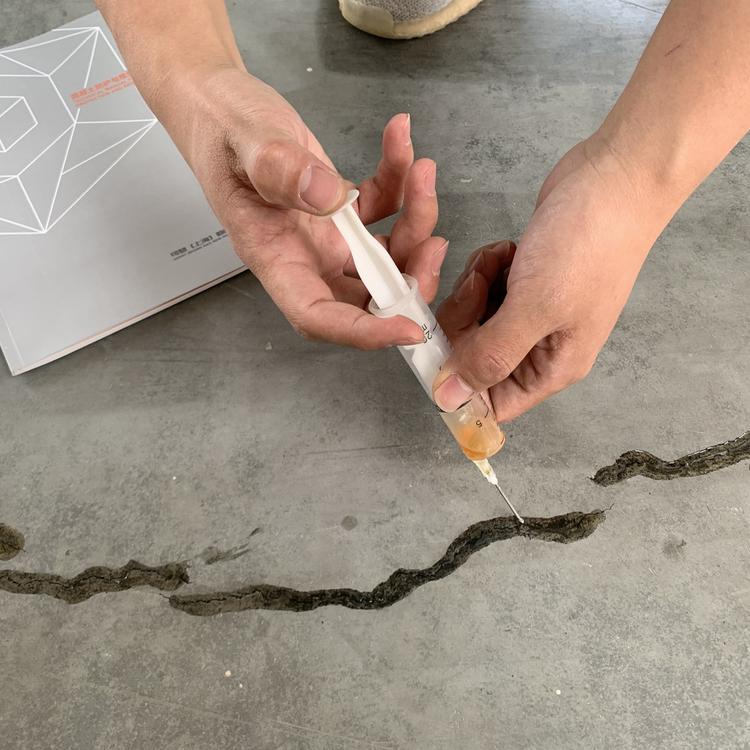

手把手教你正确的灌注施工步骤

关键就八个字：清缝、封缝、注胶、养护。清缝要用压缩空气吹出粉尘，千万别图快用水冲——水膜会降低粘结强度30%以上。封缝推荐用快固型封缝胶，20分钟初凝那种，不然注胶时容易鼓包漏浆。

注胶压力建议控制在0.2-0.4MPa，相当于两个大气压。遇到过有些施工队把压力调到0.8MPa，结果胶液窜到隔壁裂缝去了。灌注顺序也有讲究，垂直裂缝要从下往上注，水平裂缝从一端向另一端推进。

这些实操坑点老工程师都踩过

湿度大于85%就别施工了！环氧胶表面容易结露发白，我们吃过这个亏。某隧道工程赶工期在梅雨季施工，结果28天抗拉强度比标准值低了22%。后来在胶里加了0.5%的硅烷偶联剂才解决。

还有固化时间的问题。标准写的7天养护期是针对23℃环境，要是冬天施工（比如10℃以下），建议延长到14天。有个厂房项目没注意这点，提前拆模导致胶体被撬裂，不得不返工。

看看跨海大桥怎么处理裂缝的

去年参与的某跨海大桥检修项目很有代表性。潮差区的墩柱出现0.15-0.3mm的裂缝，我们先用内窥镜确认裂缝深度（最深处达28cm），然后采用间歇式注胶法——注胶5分钟停2分钟，让胶液充分渗透。最后检测显示，修复后的动弹模量达到原混凝土的92%。

这个案例特别说明一点：对于活动裂缝（比如温差引起的伸缩缝），要选延伸率＞150%的柔性环氧胶。普通刚性胶撑不过两个冬夏就会开裂。
