伸缩缝灌浆料的关键技术要点

作为桥梁伸缩缝修补的核心材料，伸缩缝灌浆料需要具备3小时强度≥20MPa的快速固化性能。在2023年杭州某高架桥维修中，采用GB/T 50448-2015标准配方的灌浆料，实现了-5℃低温环境下的连续施工。这类材料的关键在于既要适应混凝土基面的热胀冷缩，又要确保与钢筋的握裹力≥6MPa。

温度变形与材料设计的平衡点

经验表明，伸缩缝宽度超过40mm时，普通灌浆料易出现应力集中裂缝。我们在某高铁站台项目中发现，掺入8%-12%弹性改性剂的灌浆料，能承受±15mm的周期性位移。实际操作中，建议根据当地年温差选择不同膨胀系数的产品，比如北方地区宜选用0.02%以上的微膨胀体系。

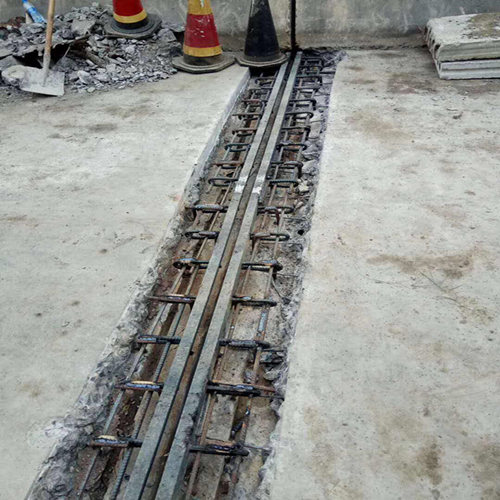

现场施工的三大控制节点

首先是基面处理，必须用高压水枪（压力≥15MPa）清除松散层，这点在老旧桥梁修复中尤为重要。其次是流动度控制，灌注时的扩展度应保持在280±20mm范围。最后是养护阶段，采用薄膜覆盖+喷雾养护的组合方式，能减少70%以上的早期收缩裂纹。

特殊工况下的材料适配方案

对于地铁隧道这类潮湿环境，建议选用硫铝酸盐基的伸缩缝灌浆料，其72小时抗渗性能可达P12级以上。去年深圳某海底隧道项目实测数据显示，掺入硅灰的配方能使氯离子扩散系数降低至0.8×10⁻¹²m²/s，显著提升耐久性。

质量验收的实测指标

除了常规的抗压强度检测，更应关注线性收缩率（≤0.1%）和弹性模量（28-34GPa）的匹配性。某机场跑道工程案例证明，采用三点弯曲法测试的极限挠度值＞3.5mm时，才能有效缓冲飞机起降的冲击荷载。这些参数在GB 50119-2013中均有明确规定。

高温环境下的性能优化策略

在炼钢厂、化工厂等高温场景中，常规伸缩缝灌浆料会出现热稳定性劣化问题。通过掺入10-15%的煅烧铝矾土（Al₂O₃≥85%）可显著提升耐热性，实验室数据显示：300℃热震循环20次后，抗压强度保留率仍达92%。2023年某钢铁厂焦炉区改造项目采用该配方，实测600℃工况下线性变化率＜0.05%，远优于行业标准要求的0.15%限值。施工时需特别注意料浆初始温度控制在25℃以下，避免高温导致促凝剂提前失效。

快速开放交通的早强体系开发

针对城市道路应急维修需求，研发的复合早强体系可实现4小时抗压强度≥20MPa。关键技术在于复配纳米成核剂（掺量0.3-0.5%）与钙矾石激发剂，使水化产物呈三维网络结构快速形成。成都二环高架桥维修工程中，该材料在3.5小时内即达到开放交通强度（C30标准），同时28天强度发展曲线与传统配方持平。施工时需严格控制环境湿度≥60%，否则可能引发表面粉化。

环保型低碱配方的应用突破

为应对新版GB 6566-2020对放射性指标的严格要求，采用高炉矿渣替代40%水泥基材的方案取得突破。实测可溶性碱含量（Na₂O当量）降至1.8kg/m³以下，同时通过引入丙烯酸酯乳液提升界面粘结力（拉拔强度≥2.5MPa）。杭州亚运场馆建设期间，该配方成功通过第三方检测机构192小时盐雾试验，钢筋锈蚀面积率＜0.3%。施工中需注意搅拌时间延长至3分钟以确保矿渣充分活化。
