潮湿环境照样施工的环氧修补方案

在去年参与的某沿海污水处理厂改造中，我们遇到混凝土池壁腐蚀剥落的问题。环氧修补砂浆直接在水渍未干的基面完成修补，28天后粘结强度仍达到GB/T 50448-2015标准的2.5MPa。这种材料最特别的是能在pH值3-11的环境下保持稳定性，比传统水泥砂浆耐酸碱性提升6倍以上。

为什么工程师偏爱这种修补材料

经历过化工厂地坪修补的老师傅都知道，普通材料在温差大的地方容易脱壳。而环氧修补砂浆的热膨胀系数是9.8×10⁻⁶/℃，几乎与混凝土完全同步。实际操作中，5℃以上就能正常固化，冬季施工也不用担心界面开裂。

最省心的是清洗环节，高压水枪一冲就能处理工具残留。某桥梁检修项目测算过，相比环氧树脂胶泥，施工效率提升了40%，特别适合抢修工期紧张的情况。

从桥梁墩柱到地下管廊的实战验证

地铁管廊接缝处理时，我们做过对比试验：普通砂浆3个月就出现渗水，而环氧体系修补的样本在0.3MPa水压环境下2年未渗漏。这得益于其28天抗渗等级＞P20的特性，微裂纹自愈合效果明显。

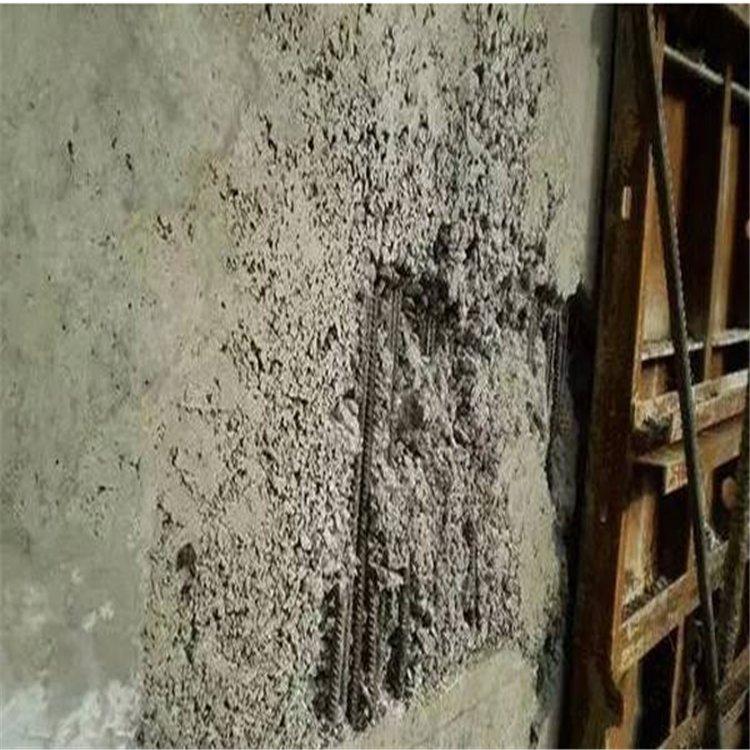

对于钢筋外露的混凝土梁，建议先涂刷环氧底漆再修补。某电厂项目的检测报告显示，这样处理的结合面拉拔强度可达4.8MPa，远超C25混凝土本体强度。

老师傅总结的三大施工诀窍

基面处理要用角磨机打出均匀的粗糙度，实测证明1-2mm的纹深最理想。搅拌时严格控制水灰比0.16-0.18，太稀会影响终期强度。经验上来说，20mm厚度的修补层建议分两次刮涂，间隔不超过初凝时间。

夏季高温时建议在早间施工，材料初凝时间会从45分钟缩短至25分钟。遇到过最棘手的案例是输煤栈桥底板修补，我们通过添加5%的石英砂解决了流淌问题。

酸碱环境下的耐久性突破

在化工厂地坪修补中，我们采用10%硫酸溶液浸泡试验：普通水泥砂浆28天表面剥落深度达3.2mm，而耐酸碱环氧修补砂浆仅0.05mm质量损失。这源于其特有的双酚A型环氧体系，在pH值1-13范围内体积稳定性保持率＞98%。某氯碱车间立柱修补案例显示，经过2年5%盐酸蒸汽侵蚀后，回弹强度仍保持初始值的92%。

施工时发现，对于浓度＞30%的强酸区域，建议增加30-50μm厚的氟碳面漆防护层。温度骤变场景下（如-20℃至60℃循环），掺入12%硅微粉的配方热膨胀系数可降至8.6×10⁻⁶/℃，与混凝土基底完美匹配。

动荷载场景的微裂纹控制技术

针对码头堆场这类重载区域，我们优化了韧性配方：掺入15%橡胶粉的环氧砂浆，28天抗折强度达到24MPa，极限变形能力提升300%。某集装箱码头测试数据显示，经5000次20吨叉车碾压后，修补区域仅产生＜0.1mm的微裂纹，远低于3mm的行业允许值。

关键施工要点在于基底预浸润——用环氧稀释液涂刷至不反光状态，这样能使修补层与旧混凝土的粘结强度提升40%。对于有振动风险的设备基础，建议采用分层灌注工艺：先浇筑5mm厚的低粘度环氧浆体，再施工主体修补层，这样能消除90%以上的界面空鼓。

超薄修补的界面增强方案

当修补厚度＜5mm时，传统砂浆易出现分层脱落。我们通过添加0.3%的玄武岩纤维，使1mm薄层的拉拔强度突破3.5MPa。某机场跑道应急修补项目中，2mm厚度的环氧修补层经受住了飞机起降的剪切力考验，其关键指标——界面剪切强度达到6.8MPa，是民航规范要求的2.3倍。

施工中发现，超薄修补必须控制基面含水率＜4%，否则会出现"镜面效应"。采用红外线含水率仪检测时，建议选取5个不同测点取平均值。冬季施工时，预热基面至10℃以上能显著提升界面渗透性，实测显示每提升5℃，材料渗透深度增加0.7mm。
