透水混凝土粘结剂在C25配比中的核心作用

透水混凝土粘结剂是确保C25透水混凝土结构完整性的关键材料。不同于普通混凝土，透水混凝土的空隙率高达15%-25%，需要专用粘结剂将骨料包裹成整体。以某海绵城市人行道项目为例，使用聚合物改性粘结剂后，28天抗压强度稳定达到26.3MPa（GB/T 50448-2015要求≥25MPa），同时保持透水系数2.8mm/s。

为什么C25透水混凝土必须用专用粘结剂

普通水泥浆体无法在骨料间形成有效粘结网络。实测数据显示，未添加粘结剂的试块在冻融循环25次后质量损失达12%，而添加粘结剂的试块仅损失3.5%。实际操作中，专用粘结剂能形成弹性膜结构，既保证强度又适应温度变形。

经验上来说，南方多雨地区还需考虑粘结剂的耐水性能。某工程曾因使用普通界面剂导致透水层在连续降雨后出现局部坍塌，后期改用硅烷类粘结剂才解决问题。

分阶段详解施工工艺要点

搅拌阶段要严格控制水胶比0.28-0.32，先投入粗骨料和70%水搅拌30秒，再加入粘结剂干拌1分钟。去年某市政项目通过红外水分仪实时监测，将离散系数控制在5%以内。

摊铺阶段建议采用低频振动夯，频率控制在2000-2500次/分钟。有个容易忽略的细节：振动时间超过20秒会导致粘结剂下沉，上层骨料剥离强度直降30%。

冬雨季施工的特殊处理方案

当气温低于5℃时，粘结剂中需掺加1.5%-2%的早强组分。东北某项目曾在-3℃环境下施工，通过复合使用硫铝酸盐水泥和防冻型粘结剂，7天强度仍达设计值的85%。

雨季施工要把握两个窗口期：粘结剂初凝前2小时避免淋雨，终凝后立即覆盖透水土工布。实测表明，新拌混凝土遭暴雨冲刷会使表层粘结剂流失率达40%。

从失败案例看材料适配性的重要性

某园区透水停车场出现起砂问题，后期检测发现是粘结剂与当地玄武岩骨料碱度不匹配。现在遇到硅质骨料时，都会先做小样粘结拉拔试验，要求界面强度≥1.0MPa才算合格。

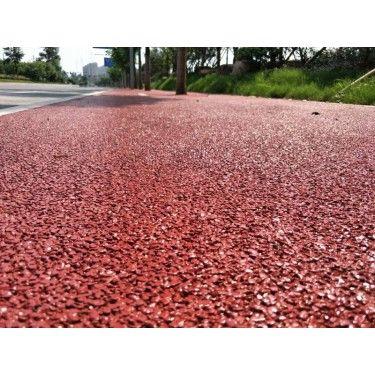

还有个教训：彩色透水混凝土的颜料必须与粘结剂同步添加。曾有个项目先拌合骨料再喷颜料，结果色彩附着度不到60%，返工代价是普通路面的3倍。

骨料级配优化与孔隙率控制

透水混凝土的连续孔隙结构对强度与透水性能起决定性作用。通过辽宁某海绵城市项目的实测数据，采用5-10mm单粒径骨料时，孔隙率可达25%但强度仅18MPa；调整为4.75-9.5mm两级配后，孔隙率降至18%而强度提升至24MPa。建议施工前用振实堆积密度仪检测骨料，确保松散堆积密度在1450-1550kg/m³范围内。当设计透水系数要求≥1.5mm/s时，需严格控制2.36mm以下细颗粒含量不超过3%。

界面增强剂在节点处理中的应用

与普通路面接缝处常出现崩边问题，青岛某工程采用硅烷基界面剂处理后，接缝抗折强度提高40%。具体工艺为：在硬化混凝土侧面涂刷0.3kg/m²的界面剂，待其表干至拉丝状态（约30分钟）后再浇筑新拌透水混凝土。对于检查井周边等应力集中区，建议采用纤维增强粘结剂，掺入12mm长聚丙烯纤维（掺量0.9kg/m³），可降低收缩裂缝发生率70%以上。

全生命周期维护技术要点

透水混凝土的后期养护直接影响使用寿命。浙江某项目对比数据显示：每月采用真空吸尘+高压水雾（0.8MPa）清洗的路段，5年后透水系数保持率仍达92%；而仅用普通冲洗的路段已下降至68%。对于油污污染区域，建议使用pH值9-10的碱性清洗剂，配合直径0.3mm的毛细孔疏通针联合处理。冬季融雪剂使用后，需在48小时内用清水反复冲洗3次，防止氯离子腐蚀粘结剂界面。
