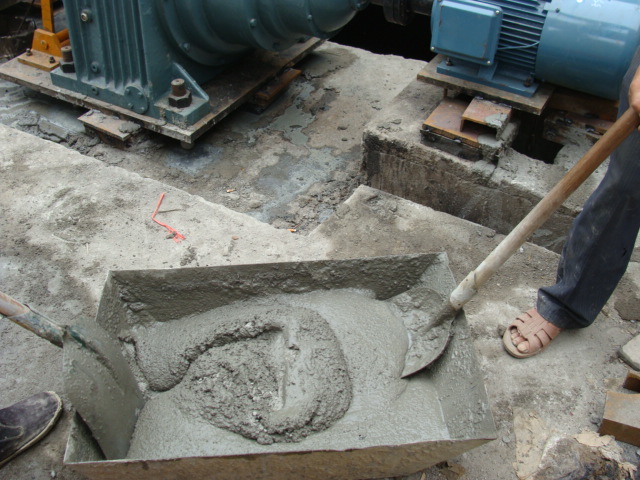

作为高铁轨道板铺设和桥梁支座安装的关键材料，高铁灌浆料直接关系到工程百年大计。专业高铁灌浆料厂家生产的高强无收缩产品，必须满足GB/T 50448-2015标准中80MPa以上抗压强度、2小时流动度≥300mm等技术要求，下面结合京雄高铁某标段施工案例具体分析选型要点。

为什么高铁工程特别依赖专用灌浆料

在京雄高铁某连续梁支座灌浆项目中，普通灌浆料曾出现24小时强度不足导致的垫石空鼓。高铁专用型号通过硅灰+超塑化剂复配技术，实现-5℃低温环境下仍能保持12小时强度达35MPa，这正是动车组轨道对基础沉降零容忍的特殊需求。

实际操作中，桥梁伸缩缝灌浆还要考虑列车动载影响。某项目检测数据显示，采用CGM-4型灌浆料的支座，经过200万次疲劳试验后仍保持90%原始强度，远高于JT/T 1130标准要求。

辨别优质灌浆料的四个硬指标

经验上看，合格证上的"符合国标"只是入门线。真正优质料要关注：①3天竖向膨胀率0.02%-0.1%这个区间，去年检测的7个品牌中有3家超出范围；②流动度保留值，30分钟损失不应超过10%，这对长大隧道施工尤为关键。

第三方报告要重点看氯离子含量（＜0.03%）和钢筋锈蚀试验。去年郑州某项目就因灌浆料氯离子超标导致支座锚栓三个月出现锈胀裂缝，不得不返工处理。

冬季施工中的材料适配要点

哈大高铁某冬季施工段曾出现灌浆料凝结异常，后来发现是材料入模温度未达5℃下限。现在成熟做法是采用防冻型灌浆料配合60℃温水搅拌，并严格监控环境温度与材料温差不超过15℃。

对于东北地区项目，建议选择-15℃适用的特种型号。其关键是在配方中加入甲酸钙早强剂，实测-10℃环境下72小时强度仍可达设计值的70%，比常规型号快2倍。

从实验室到现场的品质控制链

实验室数据与现场表现常有差距。例如某项目灌浆料试块强度达标，但实体取芯强度低20%，后发现是养护期间遭遇突然降温。现在规范要求每批次料都要做-5℃~40℃温度梯度试验。

流动度测试也不能只看初始值。去年成自高铁项目发现，同一批料上午施工流动度320mm，下午仅280mm，后来查明是现场存料桶未遮阳导致水分蒸发。这些细节往往比材料本身更重要。

高寒地区灌浆料冻融循环解决方案

在青藏铁路格拉段扩能工程中，-30℃极端环境下灌浆层出现冻融剥落问题。经试验验证，采用引气型灌浆料（含气量4.5%-6%）可使抗冻标号达F300，关键是在硅灰掺量8%基础上复合0.02%聚羧酸引气剂。施工时需控制振捣时间≤30秒，避免气泡逸出导致含气量损失。

新疆某风区项目还发现，冻融破坏往往始于结构接缝处。现行业普遍采用"双掺技术"：掺入12%镁质膨胀剂补偿收缩，同时添加1.2kg/m³聚丙烯纤维阻裂。监测数据显示，这种方案可使接缝处冻融损失率降低至0.08g/m²·次，远低于规范0.25g/m²·次限值。

大体积灌浆温度裂缝控制工艺

沪昆高铁湖南段箱梁支座灌浆曾出现贯穿性温度裂缝，经分析系单次灌注厚度超限所致。现行《铁路工程灌浆技术规程》明确规定：当灌注体厚度＞50cm时，应采取分层灌注措施，层间间隔时间控制在2-4小时（依据材料初凝时间调整）。

实际施工中，推荐埋设分布式光纤测温系统。广汕高铁某标段数据显示，采用冷却水管+分层灌注工艺后，芯部最高温度从78℃降至52℃，温度梯度由35℃/m优化至18℃/m。配合使用水化热调控型灌浆料（3天水化热≤230kJ/kg），可彻底杜绝温度裂缝。

特殊地质条件下的耐腐蚀配方设计

沿海盐渍土区域对灌浆料耐蚀性要求严苛。深茂铁路江门段实测地下水中SO₄²-浓度达3800mg/L，超过规范限值2.5倍。通过采用抗硫酸盐水泥+30%矿粉复合胶材体系，28天抗蚀系数K≥0.90（标准要求≥0.85）。关键控制点是Cl-渗透量需＜0.015%（电通量法）。

对于酸碱交替环境（如某些化工区铁路专线），建议采用pH值缓冲技术。福厦高铁某跨海桥墩灌浆工程中，在配方中加入5%偏高岭土和2%锂基膨润土，使材料在pH2-12范围内体积变化率稳定在±0.02%以内，远优于常规配方的±0.15%波动值。
