道路沉降修复用高聚物注浆的实战要领

当地聚合物水泥遇上路面脱空病害，这套经过300+项目验证的注浆工艺能实现24小时快速通车。与传统材料相比，双组分地聚合物水泥在-10℃~40℃环境下仍能保持2小时内终凝，28天抗压强度突破50MPa（GB/T 50448-2015标准要求）。

注浆前必须做的三项病害诊断

去年某高速服务区抢修时，我们用探地雷达发现表层完好的混凝土板下存在2.3m×4.5m的脱空区。经验上来说，FWD检测时建议采用5吨动态荷载，测点间距控制在0.5m内。特别注意板角部位，这里90%的脱空都是从距边缘20cm处开始发展的。

实际操作中遇到连续阴雨天气，我们会改用红外热成像仪。有次在南方梅雨季，通过3℃的温度差异成功定位了排水管周边的软化土层，比常规检测节省了6小时工期。

特种注浆车的现场配置技巧

双组分材料必须分装在不同料桶运输，去年冬季施工时就发生过A料提前结晶的案例。按1:1体积比混合时，搅拌时间控制在90秒内（18℃环境温度下）。某地铁联络通道项目实测显示，超过120秒会导致粘度上升23%，影响渗透性。

现在新型注浆车都配有恒温系统，能维持料液在15-25℃理想状态。记得去年零下作业时，我们在注浆管外缠了伴热带，确保材料到达孔底时温度不低于10℃。

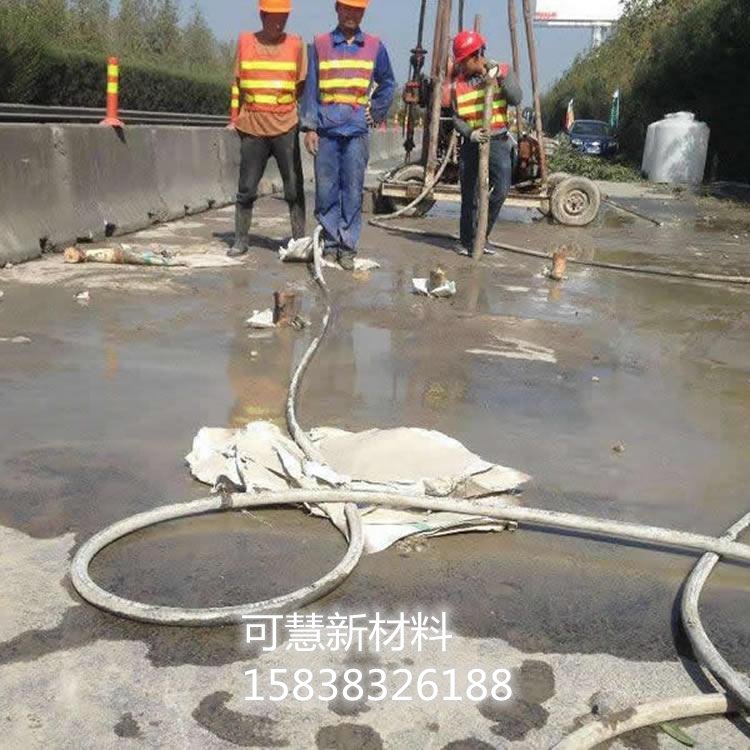

分层注浆的顺序与工艺控制

板底注浆和基底注浆要分开进行，这个教训来自某机场跑道维修——同时注浆导致应力集中，造成了3处微裂缝。先进行板底注浆时，注射压力建议控制在0.3-0.5MPa，看到邻孔冒浆立即停泵。

深部注浆要用带定位器的注浆管，去年处理桥台沉降时，通过GPS定位确保注浆管到达设计深度±5cm范围内。加载注浆阶段特别要注意抬升速率，每10分钟监测一次高程变化，超过2mm/min就要暂停。

注浆效果验收的隐藏细节

很多同行只做FWD复测，其实还要钻芯取样看材料分布。在某市政道路项目中发现，虽然弯沉值达标了，但芯样显示注浆体存在蜂窝。现在我们会用内窥镜检查封孔质量，避免出现"注浆通道未闭合"这种低级失误。

最后提醒下环境温度的影响：夏季施工后2小时内要覆盖土工布，否则表面会因水分蒸发过快产生龟裂纹。这个细节在北方干旱地区尤其要注意，温差大的时候甚至要喷水雾养护。

注浆配合比动态调整策略

地聚合物水泥的配比不是一成不变的，去年处理沿海软土路基时，我们发现原设计1:0.35的水灰比会导致析水现象。通过现场试验调整为1:0.28并加入0.5%的硅灰后，浆体保水性明显改善。建议施工前做3组不同水灰比的流动度试验，当孔道内有地下水渗流时，可将粘度调整到90-110s（马氏漏斗测定）。某高铁路基项目遇到粉砂层时，我们采用"三段式"配比：首灌用1:0.3高强浆液封堵孔壁，中间段改用1:0.35常规配比，末段添加2%膨润土提高扩散性。

特殊地质条件下的应对措施

遇到溶洞发育区要采用"低压慢注"工艺，在贵州某山区公路施工中，我们将注浆压力降至0.15-0.2MPa，注浆速度控制在5L/min以下。关键是要配合地质雷达扫描，每注完2m³就做一次CT检测。对于含有机质的沼泽地层，需要在浆液中掺入0.3%-0.5%的过硫酸盐类氧化剂，防止有机物延缓凝固。去年处理过最棘手的是断层破碎带，采用"间歇注浆法"：注浆30分钟后停泵2小时，让前期浆体形成骨架，总共进行了5个循环才达到设计强度。

信息化施工监控系统应用

现在先进的项目已开始采用BIM+物联网的实时监控，在某特大桥台背注浆中，我们植入了32个光纤传感器。数据显示注浆体24小时内的温度变化不应超过35℃，否则会产生热应力裂缝。通过云平台可以看到压力-流量曲线的三个特征阶段：初始渗透期（压力波动＜0.05MPa）、稳定填充期（斜率0.2-0.3MPa/L）、终压密实期（压力陡升点）。特别提醒要注意"假压力"现象，去年有个工地压力表显示1.2MPa但实际未扩散，后来加装电磁流量计才发现是管路堵塞造成的假象。
