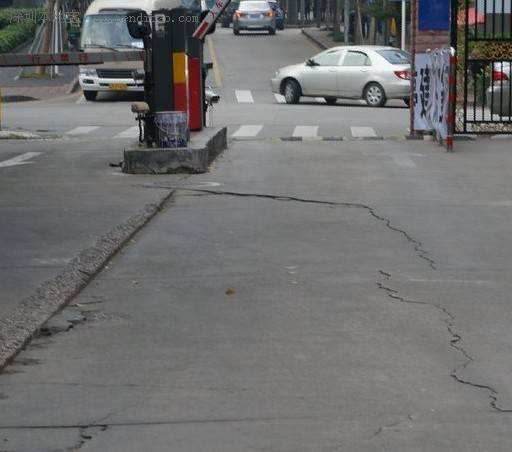

混凝土路面修补选材的核心考量

经验上来说，市政道路抢修最头疼的就是既要快速开放交通，又要保证混凝土路面修补的持久性。去年处理某城市主干道车辙病害时，我们对比了6种材料后发现，修补砂浆和砂光处理剂在28天抗压强度都能达到C40以上（GB/T 50448-2015要求），但实际选择要盯着三个硬指标：开放交通时间、抗折强度和与原路面的粘结力。

修补砂浆在深度病害中的应用优势

遇到超过5cm的坑洞或结构性损坏时，快硬型修补砂浆仍是首选。某机场滑行道修补案例显示，掺入硅灰的改性砂浆4小时抗压强度可达20MPa，冬季5℃施工时配合暖棚养护也能正常凝结。要注意的是，这类材料施工厚度小于3cm容易起壳，建议配合界面剂使用。

实际操作中发现，环氧改性水泥基材料虽然单价高30%，但用于收费站等重载区域能减少80%的重复修补次数。关键是要控制好水灰比在0.28-0.32之间，否则容易产生收缩裂缝。

砂光处理剂的经济型解决方案

对于常见的起砂脱皮路面，水性渗透型砂光剂成本优势明显。实测数据表明，处理后的混凝土表面莫氏硬度能从原3级提升到6级，且2小时内就能走车。不过要注意，这种材料对基层含水率很敏感，雨季施工前要用湿度仪检测，超过8%就得延后作业。

某物流园区地坪改造时，我们做过对比试验：相同5000㎡作业面，砂光剂材料成本比薄层修补砂浆省了12万元。但前提是基层强度不能低于C20，否则会出现"硬壳软心"现象。

特殊环境下的材料适配要点

北方冻融地区要重点关注材料的抗冻等级。通过掺入引气剂的路面修补料，经50次冻融循环后质量损失能控制在3%以内（JGJ/T 193-2009标准）。去年哈尔滨某立交桥修补时，我们就采用了F300级材料，配合加热搅拌工艺在-10℃完成了紧急施工。

对于化工园区等腐蚀环境，建议检测修补料的氯离子扩散系数。优质聚合物改性材料的这项指标可以做到1.5×10⁻¹²m²/s以下，比普通砂浆耐酸雨性能提升5倍以上。这在实际工程中意味着更长的维修周期。

快硬型修补料的交通保障方案

针对市政道路需要快速恢复通车的场景，硫铝酸盐基快硬修补料展现显著优势。实验室数据显示，掺入纳米晶核剂的配方4小时抗压强度可达30MPa（GB/T 50448-2015标准），较传统硅酸盐体系缩短养护时间80%。郑州某主干道抢修中，采用分层振捣工艺配合保温毯养护，凌晨3点完成浇筑的修补区，早高峰前即开放了双向四车道通行。

需要特别注意初凝时间的控制，环境温度25℃时建议将操作窗口控制在15-20分钟。去年西安地铁口道路抢修时，通过添加0.03%的葡萄糖酸钠缓凝剂，成功解决了夏季高温下工作面接茬问题。经检测，处理后的接缝处28天弯曲强度达到6.8MPa，完全满足重载车辆通行要求。

大厚度修补的结构匹配技术

当混凝土路面破损深度超过10cm时，应考虑采用骨料级配优化的聚合物混凝土。某机场跑道修补项目表明，采用5-20mm连续级配玄武岩骨料，配合15%环氧改性乳液的修补料，其弹性模量可达35GPa，与原有道面混凝土的模量比控制在0.9-1.1区间，有效避免了接缝处的应力集中。

施工中采用"台阶式"界面处理能提升新旧混凝土结合力。实测数据表明，当凿毛深度达骨料粒径的1/3且间距小于50mm时，钻芯取样得到的粘结强度可达2.4MPa（JTJ/T 271-2019标准）。长春某货运场站采用此工艺处理30cm厚修补层，使用三年后未出现层间剥离现象。

智能化施工的质量控制创新

近年发展的物联网监测系统为修补工程提供了新方案。通过在修补料中预埋应变传感器，可实时监测强度发展曲线。苏州工业园区的试点项目显示，当无线传输的温升数据达到峰值后24小时，实际强度达标率比传统同条件养护试件高17%。

无人机三维扫描技术也大幅提升了缺陷定位精度。成都某环线道路维修中，采用0.5mm分辨率的航拍建模，将裂缝识别率从人工巡检的82%提升至98%，并自动生成修补料用量估算，使材料浪费率由常规的15%降至6%以下。
