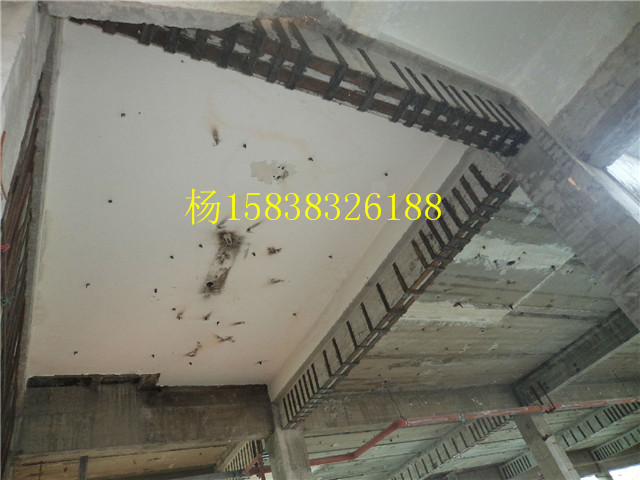

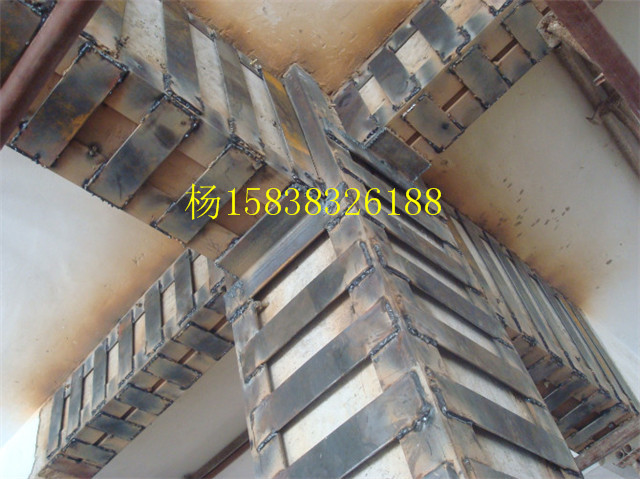

在建筑结构加固领域，纂江县粘钢胶凭借其优异的粘结性能被广泛应用。这种特种胶粘剂能实现混凝土与钢材的高效复合，今天我们重点聊聊它在选型和应用中的关键技术要点。

粘钢胶到底是个啥东西

说白了，纂江县粘钢胶就是专门用来把钢板牢牢粘在混凝土上的特种胶。根据GB 50728-2011标准要求，合格产品必须同时满足拉伸强度≥30MPa、钢对钢拉伸剪切强度≥18MPa这两项硬指标。我们做过对比测试，优质产品的破坏面往往发生在混凝土基层，这恰恰说明胶体强度已经超过了基材本身。

实际工程中常见的有两类：环氧基和改性丙烯酸酯基。环氧基的耐湿热老化性能更好，在潮湿环境下28天强度保持率能达到90%以上，特别适合南方地区使用。

施工老手都看哪些参数

现场技术交底时，我们主要盯着三个关键数据：首先是触变指数，这个值最好控制在3.5-4.5之间，太稀了会流挂，太稠又不好刮涂。以某桥梁加固项目为例，用的胶体触变指数4.2，立面施工厚度8mm照样不流淌。

其次是适用期，按照JG/T 271-2010标准，常温下至少要保证40分钟的可操作时间。遇到过最极端的情况是夏天楼顶施工，环境温度42℃时胶体20分钟就凝胶了，后来换了低温固化型号才解决问题。

新手最容易踩的坑

很多工地出问题就出在基面处理环节。混凝土表面必须达到CSP3级粗糙度，用回弹仪测强度不能低于C20。去年有个厂房改造项目，就因为没把粉刷层铲干净，结果粘钢后三个月就出现空鼓。

胶层厚度控制也是个技术活，太薄了形成不了连续胶膜，太厚会影响受力。经验上来说，单道施工厚度控制在1-3mm最理想，需要分层施工时，每层间隔不超过2小时。

验收时这些试验必须做

除了常规的见证取样送检，我们必做现场拉拔试验。按照GB 50550-2010规定，抽检数量不少于3处/100㎡，破坏强度不得低于2.5MPa且必须是混凝土内聚破坏。有个诀窍：测试前用红外线测温仪测胶体温度，15-35℃区间内的数据才有效。

对于重要结构，建议加做超声检测。我们去年在某个体育馆项目上就发现，有处粘接面存在直径20mm的脱空缺陷，后来钻孔注胶才补救回来。

特殊环境怎么调整工艺

低温施工时得特别注意，5℃以下要改用冬季型配方，还得搭保温棚。有次12月份抢工，我们给结构梁包了电热毯，胶体固化期间温度始终维持在15℃以上。

潮湿基面处理更讲究，光用喷灯烘烤不够，得先刷两道界面剂。参照JT/T 1131-2017标准，界面剂浸水7天后的粘结强度保持率要≥85%才算合格。
