混凝土路面冻坏后，选对修补材料是保证修复质量的关键。根据国标GB/T 50448-2015的要求，冬季修补需选用早强型、抗冻等级不低于F200的材料，并确保施工后24小时内不二次受冻。本文从材料性能、施工工艺到验收标准，给出完整技术方案。

冬季混凝土路面冻害的成因与判断标准

混凝土路面冻害主要源于内部毛细水在低温下结冰膨胀，导致结构开裂、起皮甚至松散。按GB 50204-2015第7.3.4条规定，当环境温度低于5℃时，新浇筑混凝土必须采取防冻措施。实际操作中，冻害常表现为路面表面剥落、边角碎裂或整体强度下降。

判断是否属于冻害，可用回弹仪检测强度，若低于设计值的70%，或敲击声音发空，说明内部已受损。这种情况下，普通水泥砂浆修补效果很差，必须用专用修补材料。

修补材料需满足的四个核心性能指标

按JGJ/T 145-2015和GB 50367-2013的要求，用于冬季冻害修补的材料，强度等级应不低于C40，且与旧混凝土的粘结强度大于1.5MPa。流动度控制在240-260mm之间，确保能填充裂缝和孔隙。

凝结时间上，初凝不早于30分钟，终凝不超过90分钟，这样既保证施工可操作性，又能快速开放交通。抗冻等级建议选F200以上，这是经过冻融循环200次后强度损失不超过25%的标准。

经验上来说，材料收缩率要小于0.02%，否则冬季低温收缩易产生新裂缝。这些指标在材料进场时，必须查验型式检验报告。

施工温度控制与养护工艺要点

冬季施工时，基层温度不能低于5℃，且修补后24小时内环境温度需保持在0℃以上。如果气温在-5℃到5℃之间，要用温水拌合材料，水温控制在30-50℃。低于-5℃时，需搭设保温棚或使用电热毯覆盖养护。

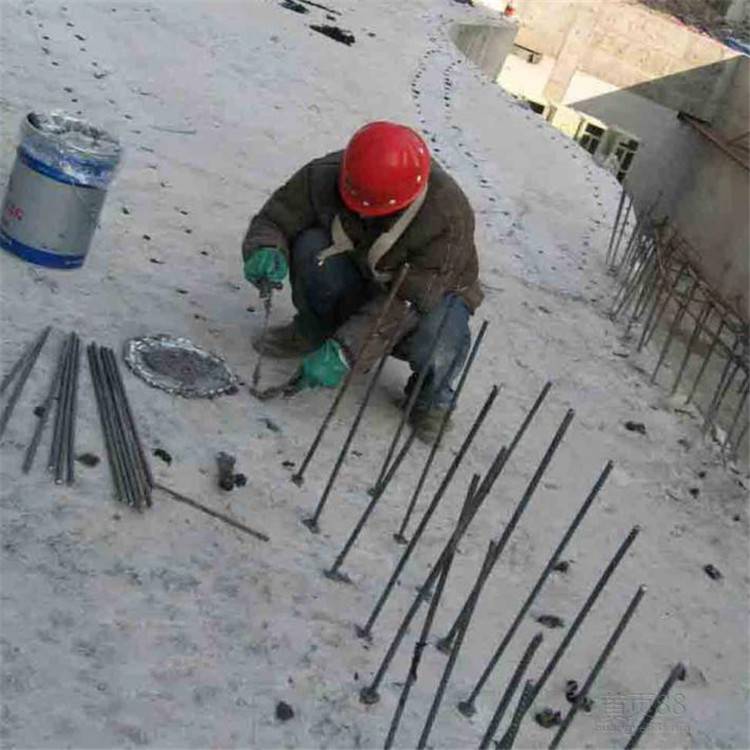

以某省道修补工程为例，施工时先将冻害层剔除至露出坚实基层，清理干净后涂刷界面剂，再浇筑修补材料。养护期前12小时必须覆盖塑料薄膜和保温被，期间禁止洒水——低温下洒水反而会加剧冻害。

开放交通时间要根据实测强度确定，当抗压强度达到设计值的70%时，才能允许轻型车辆通行。这个时间通常在24-48小时之间，具体取决于材料配方和环境温度。

质量验收标准与常见问题处理

按GB 50550-2010第8.2.3条，修补后7天应进行粘结强度拉拔试验，要求破坏面在旧混凝土内部，而不是界面处。同时用3m直尺检查平整度，空隙不大于3mm。

如果修补后出现起砂，说明材料水灰比过大或养护不到位。若出现裂缝，要检查基层是否处理干净，或者材料收缩率超标。出现空鼓时，必须凿除重做，不能局部注浆敷衍。

实际工程中，最容易被忽略的是旧混凝土的含水率。修补前基层含水率应小于6%，否则粘结强度会下降30%以上。可以用塑料薄膜覆盖法检测——铺上薄膜12小时后，膜内无水珠才算合格。

不同冻害程度的材料选型建议

对于表面剥落深度小于5mm的轻微冻害，选用聚合物改性水泥砂浆即可，但需注意其28天粘结强度不低于1.2MPa。深度在5-20mm的中度冻害，要用早强型水泥基灌浆料，按GB/T 50448-2015中A类材料标准执行。

深度超过20mm或出现贯穿裂缝的重度冻害，建议采用环氧树脂灌浆料配合碳纤维布加固。这种方案成本高，但能恢复结构整体性。以某桥梁墩柱冻害修复为例，采用环氧树脂灌注后，抗压强度恢复到了原设计的95%。

不管选哪种材料，都建议先做小面积样板，观察7天无异常再大面积施工。这是行业里最稳妥的做法，能避免返工造成的损失。
