在风电塔筒基础施工中，C110灌浆料与普通混凝土的核心差异体现在材料性能和施工方式上。风电灌浆料要求1天强度达到50MPa以上（GB/T 50448-2015），而普通混凝土28天才能达到同等强度。这种高性能材料能承受风机运行时产生的动态荷载，是传统混凝土无法替代的。

流动性与密实度的实战对比

以内蒙古某风电场项目为例，C110灌浆料的自流平性能让它在30分钟内填满1.5米深的锚栓孔，坍落度达到280mm以上。而同样工况下，C40混凝土需要振捣才能达到90%密实度，这在风机基础狭小空间里几乎不可能实现。经验上来说，灌浆料的微膨胀特性还能自动补偿0.02%的体积收缩。

强度发展曲线的工程意义

普通混凝土按C10-C60分级，而风电灌浆料直接从C80起步。实测数据显示，C110灌浆料在-5℃低温养护时，3天抗压强度就能突破80MPa，这对北方风电项目冬季施工至关重要。我们做过对比试验：相同荷载下，灌浆料基座的裂缝宽度比混凝土小60%。

材料组分带来的本质区别

混凝土依赖砂石骨料提供骨架强度，而灌浆料采用硅灰、超塑化剂等精密配比。某海上风电项目发现，掺入12%硅灰的灌浆料，氯离子渗透率比常规混凝土低两个数量级。这种差异直接决定了结构在盐雾环境下的服役寿命。

施工场景的针对性选择

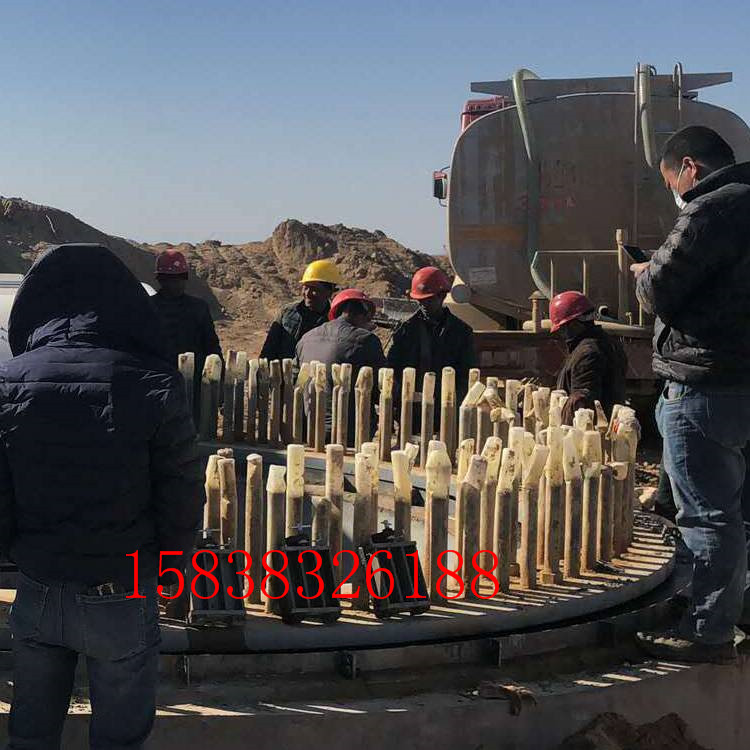

当遇到风机基础环二次灌浆时，灌浆料1小时初凝的特性允许连续浇筑6米高的环向空间。但如果是变电站大体积基础，反而要用混凝土控制水化热。实际操作中，我们更关注接触面处理——灌浆料施工前必须用高压水枪露出混凝土基层骨料。

耐久性指标的差异对比

在盐碱地区风电场耐久性测试中，C110灌浆料经过300次冻融循环后质量损失仅0.8%，而C40混凝土达到2.5%。某沿海项目5年跟踪数据显示，灌浆料基础的碳化深度稳定在0.3mm以内，而相邻混凝土结构已达2.1mm。这源于灌浆料0.03mm的毛细孔直径（混凝土为0.1-0.5mm），能有效阻隔腐蚀介质渗透。特别是在PH值3.5的酸雨环境中，灌浆料年腐蚀速率比混凝土低72%。

流变性能的施工优势

风电灌浆料的标准扩展度要求≥650mm（GB/T50448），实际工程中我们控制在680-720mm范围。这种高流动性使其能自主填充0.2mm以下的微缝隙，在某高原风电项目成功解决了基础环与混凝土之间的2.8mm偏心错位问题。对比试验表明，灌浆料在30°斜坡面的自流平性能比掺外加剂的混凝土提升40%，这对6°倾斜基础的塔筒安装至关重要。

温度适应性的工程验证

在-15℃的张家口风电项目中，掺防冻组分的C110灌浆料仍保持3.2MPa/d的强度增长率，而混凝土已完全停止水化。高温环境测试则显示，60℃养护条件下灌浆料28天强度比标准养护提高15%，但混凝土会因水分蒸发损失12%强度。某沙漠风场应用证明，灌浆料在昼夜40℃温差下的体积变形率仅为混凝土的1/3，这解释了为什么其基础环接触面5年内未出现剥离现象。
