环氧树脂灌缝胶到底强在哪

干过混凝土修补的老师傅都知道，环氧树脂灌缝这玩意儿最拿手的就是高强度粘接。根据GB/T 50448-2015标准，A级灌浆料28天抗压强度必须≥60MPa，实际施工中我们测过某些配方的早强型，24小时就能干到40MPa以上。特别是桥梁支座灌浆这类活，流动度还得控制在300-340mm之间，太稠了塞不进缝隙，太稀了又要跑浆。

怎么选对灌缝胶的技术参数

现场挑材料不能光看价格单，得盯着几个硬指标。抗压强度只是基础，像弹性模量最好在18-25GPa这个区间——这是去年参与高铁无砟轨道维修时积累的经验。冬季施工要特别注意凝胶时间，零下5℃环境下，符合JC/T 986-2018标准的Ⅲ型低温胶至少要保证90分钟可操作时间。对了，千万别忘了要厂家的CMA检测报告，重点看氯离子含量和收缩率这两项。

温度对施工的影响有多大

去年处理某地下车库裂缝时就吃过亏，夏天35℃高温时用的普通型，结果30分钟就初凝了，根本来不及处理贯通缝。后来做实验对比发现，高温环境下得选缓凝型，初始流动度损失要控制在10%以内（GB/T 50448里5.2.3条有明确规定）。反过来冬天施工要配加热毯，基面温度低于5℃时，粘结强度直接打七折。

灌缝操作里的门道

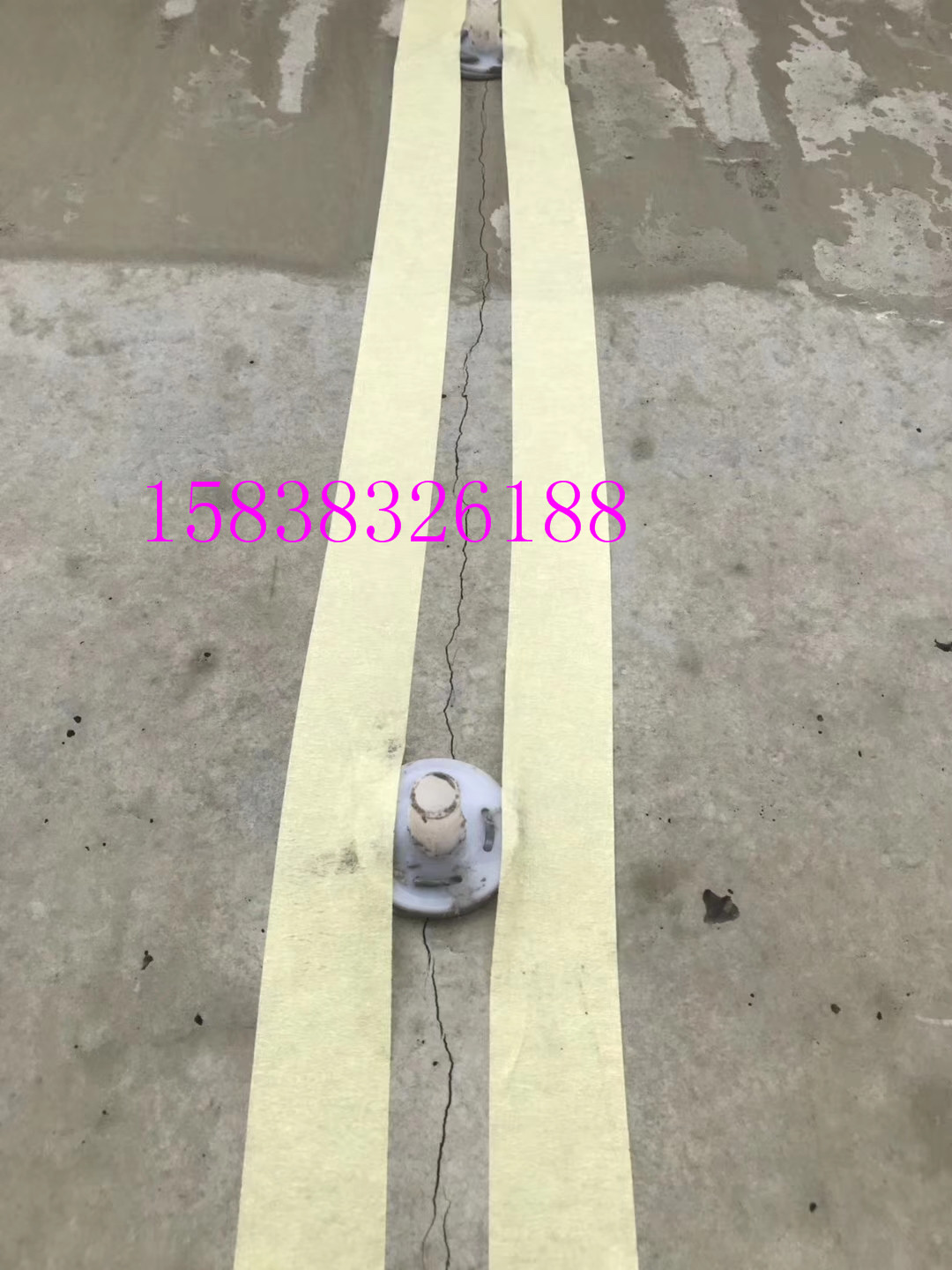

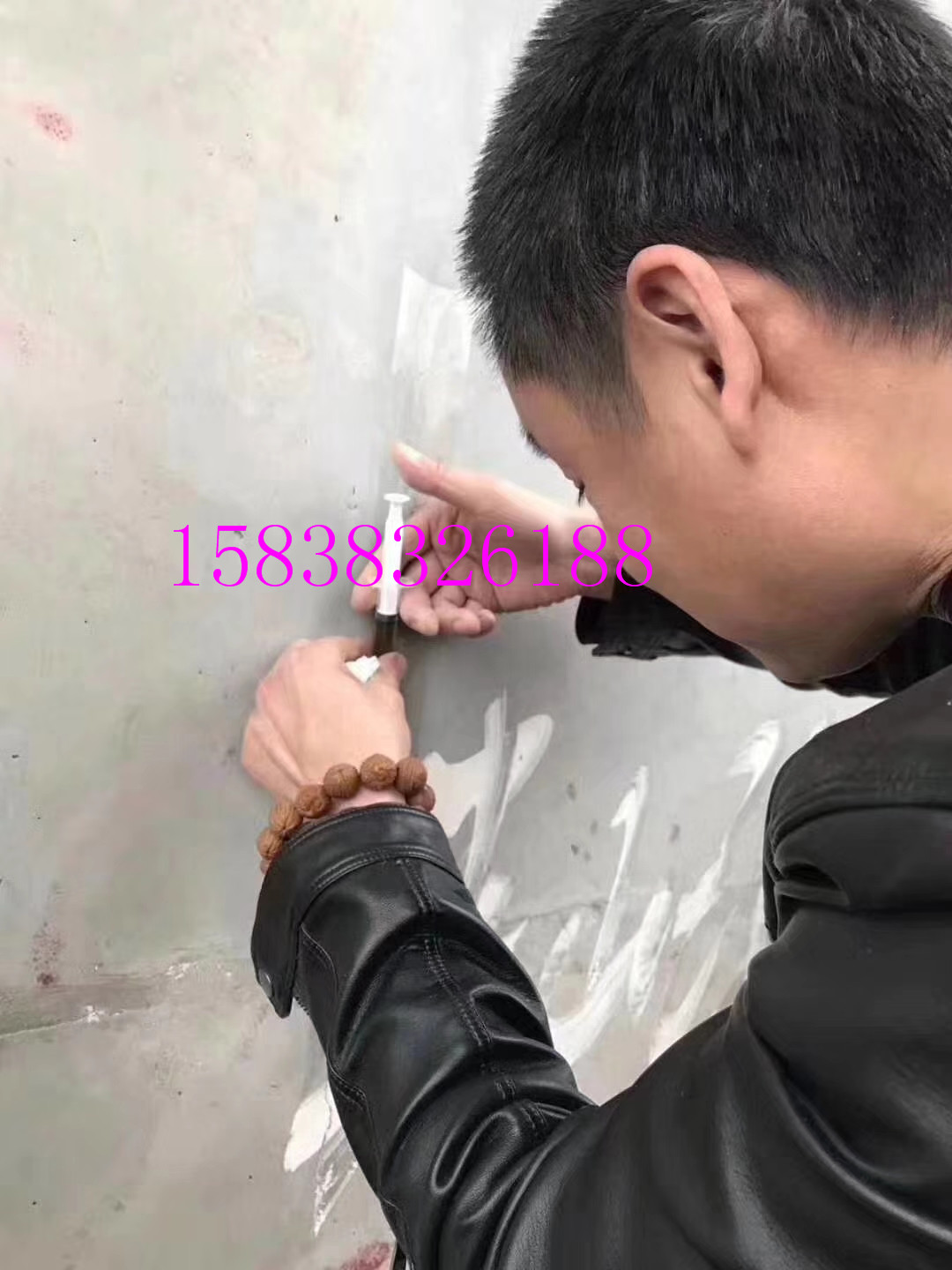

见过太多新手拿着好材料却做出废品，关键就在细节。裂缝宽度3mm以下的要用低压注胶器，注胶压力建议0.2-0.5MPa，太大了反而会把裂缝撑开。经验上来说，V型槽开得好的话，粘结面积能增加40%。记得有次厂房地坪修补，按JGJ/T 271-2012标准做了拉拔测试，规范施工的样本破坏面都在混凝土本体，这才算合格。

耐久性到底怎么看

有些项目验收时没问题，两年后就开始脱胶，问题出在耐候性上。化工区项目我们必做耐酸碱测试，按GB/T 9265要泡完5%硫酸溶液后强度保持率≥85%。海边工程更得小心，掺合料里得有硅灰，氯离子扩散系数要≤1.5×10⁻¹²m²/s（JT/T 1134-2017里有详细规定）。最近在做的核电项目更严格，还要加做50次冻融循环试验。

配比调整的实战经验

树脂和固化剂的比例偏差超过±3%就会影响最终性能。去年处理高铁轨道板裂缝时，电子秤显示固化剂多了5%，结果24小时都没完全固化。后来用红外光谱仪分析发现，过量固化剂导致交联密度不均，实测拉伸强度从12MPa掉到8MPa。现在严格要求用动态混合注胶枪，混合均匀度能达到98%以上。特殊情况下需要调整粘度时，稀释剂添加量绝不能超过5%（参照JC/T 989-2016中4.3条款），否则体积收缩率会从1.2%飙升到3%以上。

特殊基面的处理要点

沥青路面灌缝最怕界面污染，实测有0.1mm油膜就会使粘结强度下降60%。我们开发了四步处理法：先用丙烷喷枪300℃烘烤3秒，钢丝刷打磨，二甲苯擦洗，最后喷石英砂。在江苏某高速公路项目上，处理过的界面拉拔强度达到2.8MPa（JT/T 740-2015要求≥1.5MPa）。对于混凝土碳化层，必须打磨到露出新鲜骨料，露砂率不足30%的样本在50次温循后全部脱粘。最近研发的界面剂能把旧混凝土的粘结强度提升40%，关键指标是表面张力要≤35mN/m。

固化过程的监控技术

用邵氏D硬度计每2小时测一次会发现大问题。曾有个隧道项目，A组分存储时受潮导致固化延迟，24小时硬度才到40HD，而规范要求12小时≥60HD。现在标配温湿度记录仪，发现环境湿度＞80%时必须上除湿机。更专业的做法是用DSC差示扫描量热仪，通过放热峰判断固化度，军工项目要求固化度≥92%。某航天基地项目还要求做超声检测，固化波速要达到2800m/s以上才算合格（GJB 2948A-2011标准）。
