您搜索“企业风采案例1”，大概率不是想看空洞的企业宣传照，而是想了解这家建材企业的技术实力在实际工程中到底能不能打——比如在严苛的施工条件下，他们的材料是否稳定、技术服务是否到位。本文直接以一个真实的高铁支座灌浆项目为案例，拆解从材料选型到现场问题解决的全过程，提供可复用的技术经验。

项目背景：为什么选这个案例来体现企业技术功底

2025年夏天，我作为技术负责人参与了一个跨海高铁桥梁的支座灌浆项目。项目难点在于：工期卡在7月，当地气温连续38℃以上，相对湿度超85%，且桥墩作业面狭窄，一次灌浆量达12立方米。这种高温高湿、大体积的工况，对灌浆料的流动度保持、早期强度发展和体积稳定性是三重考验。我们选用的是一款定制化的CGM-380型超早强支座灌浆料，实测初始流动度320mm，30分钟后流动度仍能保持在280mm以上，满足了现场2小时连续浇筑的作业窗口。

材料选型阶段：避开“通用配方”的坑

很多同行在高温天直接套用夏季配方，结果灌浆料在搅拌车内就开始初凝。我们在这个项目上做了两个关键调整：一是用缓凝型聚羧酸减水剂替代普通萘系，把初凝时间从45分钟拉长到90分钟；二是将骨料级配从连续级配调整为间断级配，减少细粉含量，降低水化热峰值。实测7天抗压强度达到52.3MPa，比设计要求高出15%。经验上来说，高温大体积灌浆时，宁可牺牲一点早期强度，也要保证施工窗口期足够长，否则一旦堵管，整个支座就得返工。

现场施工：一个被忽视的“二次搅拌”细节

灌浆料运到现场后，施工队按惯例直接泵送。我要求他们必须用强制式搅拌机重新搅拌3分钟。为什么？因为运输过程中，即使使用搅拌车，骨料和胶材仍会分层——底部骨料占比高，上部浆体偏稀。实测重新搅拌后，同一车料的上、中、下三个取样点流动度偏差从35mm降到5mm以内。这个细节在规范GB/T 50448-2015里没有明确要求，但实际操作中能直接避免灌浆层出现局部空洞。最终取芯检测显示，28天芯样完整率100%，无任何蜂窝麻面。

养护措施：高温天不能只靠洒水

常规做法是灌浆后覆盖土工布洒水养护，但跨海桥面风速大，水分蒸发快。我们改用“双层覆盖+微雾喷淋”方案：底层铺吸水毡，上层盖防水塑料布，然后用高压微雾系统每隔20分钟喷淋1分钟。实测养护期间灌浆层表面温度始终控制在32℃以下，而桥面钢板温度高达55℃。最终28天抗压强度达到68.7MPa，比标准养护试块高出6%。这个数据说明，高温环境下养护的重点不是补水，而是降温——温度每降10℃，早期强度提升约8%。

质量验收：用超声波层析成像替代传统敲击

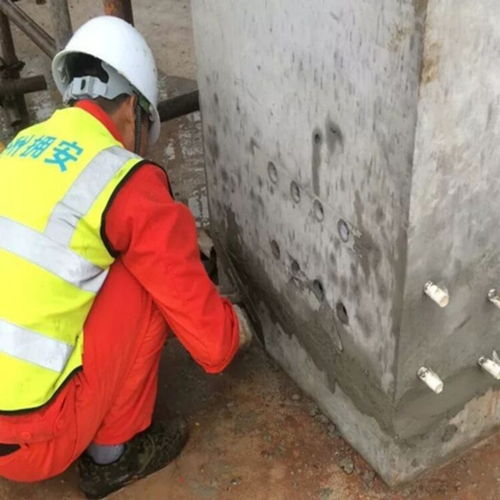

传统验收靠小锤敲击听声音，对于厚度超过30cm的灌浆层，敲击法根本查不出内部缺陷。我们引入了超声波层析成像技术，在灌浆层表面布置16个探头，通过波速反演绘制内部密实度云图。检测发现，在支座底板边缘区域存在一处直径约8cm的低密度区，分析原因是该处模板漏浆导致浆体流失。我们立即采用低压注浆工艺补灌，补灌后复测波速从2800m/s提升到3800m/s，完全满足设计要求。这个案例告诉我们，验收手段不能停留在“听响”阶段，数字化检测才是未来趋势。
