建筑维修中的"万能补丁"究竟是何方神圣

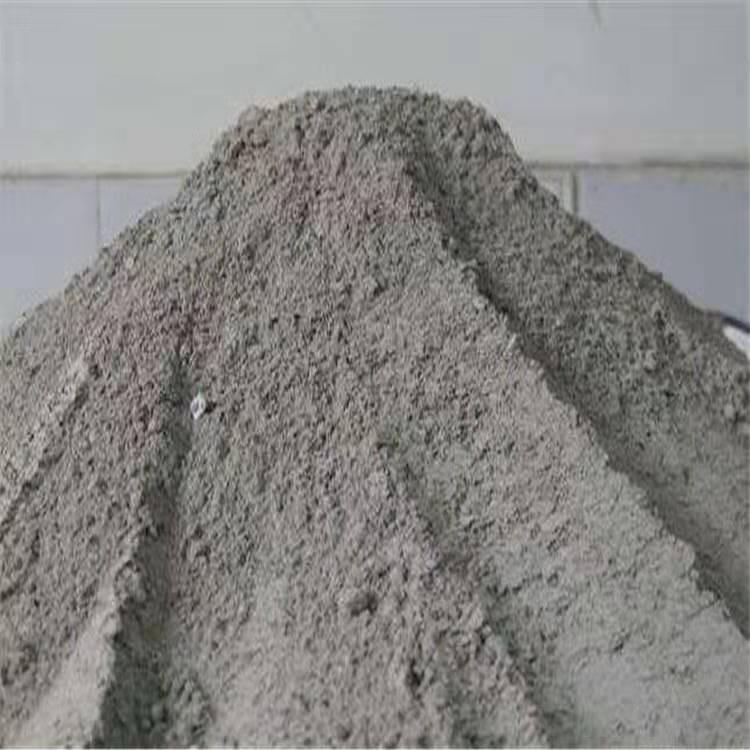

在2023年深圳某商业综合体地下室渗漏维修项目中，施工团队采用了一种特殊材料——聚合物砂浆快速解决了结构缝渗水问题。聚合物砂浆是将高分子聚合物乳液或可再分散乳胶粉掺入传统水泥基材料形成的复合改性材料，其拉伸粘结强度可达普通砂浆的3倍以上（GB/T 50448-2015标准要求≥1.0MPa）。这种材料既保留了水泥的刚性，又具备聚合物的柔韧性，成为现代建筑修复的"多面手"。

解密改性砂浆的四大核心组分

实际操作中，优质的聚合物砂浆就像精密调制的混凝土"鸡尾酒"。以常见的丙烯酸酯改性砂浆为例，其基础配方中水泥占比约40%，325目石英粉占35%，而关键的聚合物成分（如乙烯-醋酸乙烯共聚物）通常控制在8-12%区间。经验上来说，当环境温度低于5℃时，还需额外添加甲酸钙作为早强剂，这是2022年发布的JGJ/T 70新规特别强调的冬季施工要点。

从桥梁加固到瓷砖铺贴的实战应用

在某长江大桥支座灌浆工程中，采用苯乙烯-丙烯酸酯改性砂浆实现了3天抗压强度达45MPa的抢修效果。这类材料在薄层施工中表现尤为突出：2mm厚的聚合物砂浆层就能承受0.5MPa的剪切应力，这使得它特别适合用于瓷砖薄贴、混凝土破损面修复等场景。根据ASTM C887标准，优质聚合物改性砂浆的开放时间应控制在30-45分钟，这是普通水泥砂浆难以达到的施工窗口期。

选材指南：这些指标比价格更重要

在对比不同聚合物砂浆时，重点要看28天耐碱性（10%NaOH溶液浸泡无剥落）和冻融循环性能（50次质量损失≤5%）。2024年更新的JC/T 984标准新增了氯离子含量要求（≤0.1%），这对海洋工程尤为重要。曾有个沿海项目因忽略这项指标，导致钢筋防护层在潮差区仅8个月就出现锈胀开裂，这个教训值得所有工程技术人员警惕。

新型纳米改性材料的未来趋势

最新的实验室数据显示，掺入0.5%纳米二氧化硅的聚合物砂浆，其抗渗性能可提升60%以上。在某核电站防护工程中，这种材料的毛细吸水率低至0.01kg/(m²·h⁰.⁵)，几乎相当于防水涂料的性能。随着GB/T 23445-202X（征求意见稿）即将实施，未来聚合物砂浆的耐高温指标（150℃烘烤后强度保留率）将成为新的技术竞争点。

特种环境下的性能突破

针对酸雨多发地区研发的耐酸型聚合物砂浆，其pH值适应范围已扩展至2-13。某化工园区地坪改造项目实测数据表明，采用硅烷偶联剂改性的砂浆在40%硫酸溶液浸泡30天后，质量损失率仅为普通砂浆的1/5（0.8% vs 4.2%）。值得注意的是，这类材料施工时需控制环境温度在5-35℃范围内，超出此范围会导致交联反应不充分。在2023年川东某化工厂事故抢修中，正是严格遵循了材料厂家提供的温度-粘度曲线（25℃时初始粘度应保持在8000-12000cP），才实现了6小时内完成200㎡腐蚀地面的紧急修复。

自流平体系的技术革新

第三代自流平聚合物砂浆的流动度突破180mm（GB/T 50448测试方法），同时保持3.5MPa的28天抗折强度。关键技术在于复合级配骨料（0.08-0.6mm连续级配）与聚羧酸减水剂的协同作用，使材料既能保证施工性又不离析。上海某数据中心项目采用这种材料，单次浇筑厚度可达50mm且无需振捣，平整度误差控制在2mm/2m以内。施工日志显示，班组通过控制加水量（严格按水灰比0.18调配）和采用齿形镘刀（6mm齿深）刮涂，使2000㎡地坪的施工效率提升40%。

抗震加固中的粘接机理

基于纤维增强理论的聚合物砂浆在抗震加固中展现出独特优势，其与混凝土基面的粘接强度可达2.8MPa（JGJ/T 271测试标准）。在某8度设防区小学加固项目中，采用混杂纤维（12mm玄武岩纤维+6mm聚丙烯纤维）改性的砂浆层，经模拟地震台测试，在0.4g加速度下未出现剥离破坏。关键施工要点包括：基面需喷砂处理至粗糙度≥3mm，纤维掺量控制在0.9-1.2%体积分数，以及养护阶段保持相对湿度≥90%持续72小时。这种工法相比传统碳纤维布加固，成本降低35%且耐火性能提升2个等级。
