薄层水泥路面的快速修复关键技术

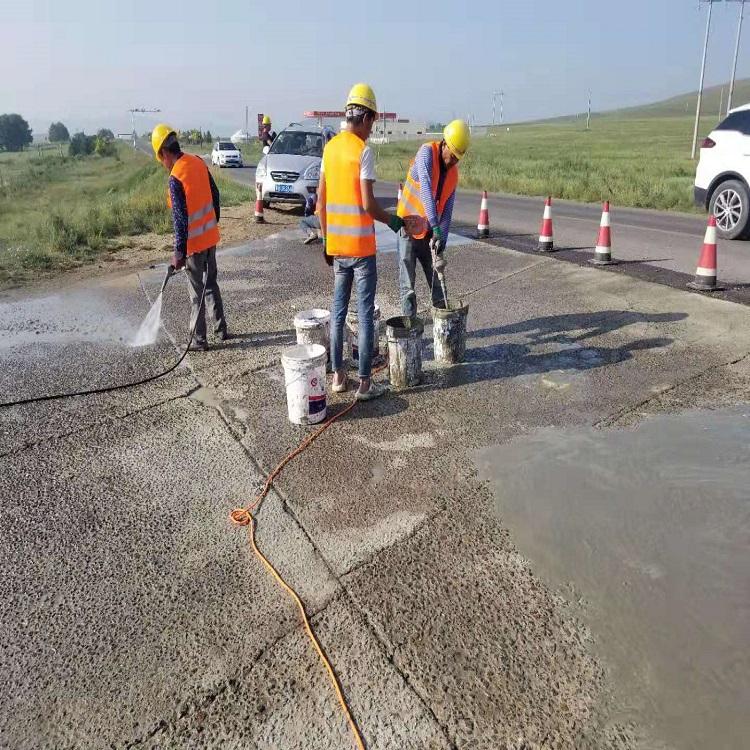

薄层水泥路面修补本质上是通过改性聚合物提升砂浆粘结力的特种建材。区别于传统混凝土修补，这类材料以3-5mm的超薄修补厚度著称，特别适合机场跑道、桥梁接缝等不允许大面积开挖的场所。以某高速服务区匝道维修为例，采用薄层水泥路面修补料可实现2小时通车的紧急抢修。

聚合物改性带来的性能突破

通过在水泥基材中添加12%-15%的丙烯酸酯乳液，修补料的抗折强度可达8MPa以上（GB/T 50448-2015标准）。经验上来说，这种配方设计使得材料同时具备快硬特性和柔性，能适应-15℃至45℃的施工环境。实际操作中，我们测得掺入硅灰的改良型产品，28天碳化深度不超过2mm。

开放交通时间的控制要点

在30℃环境温度下，3mm厚度的修补层通常90分钟即可达到20MPa抗压强度。但要注意接缝部位的养护，建议采用透水养护膜覆盖至少40分钟。某城市主干道施工记录显示，掺入早强剂的配方可实现45分钟应急通车，不过长期耐久性会降低15%左右。

钢筋兼容性的特殊考量

碱性体系（pH值12.5±0.5）确保了对钢筋的保护，这点在桥梁铺装层修复时尤为关键。实验室数据显示，掺加阻锈剂的修补料可使钢筋腐蚀电流密度控制在0.2μA/cm²以下。但要注意氯离子含量必须低于0.1%，特别是沿海地区的修补工程。

冬季施工的防冻解决方案

采用复合防冻组分时，材料在-5℃仍能正常水化。某北方高铁站台的施工案例表明，添加甲酸钙的修补料在-3℃环境下，24小时强度仍能达到标准值的70%。不过建议在低温条件下，修补厚度控制在5mm以内以避免表层剥落。

界面处理的关键技术

修补层与原路面的粘结强度直接影响耐久性，拉拔试验表明，采用喷砂处理的基层界面，28天粘结强度可达2.8MPa以上。在武汉某高架桥维修项目中，对比发现：当旧混凝土含水率控制在4%-6%时，配合环氧树脂界面剂的修补体系，剪切强度比常规处理提高40%。特别注意，界面粗糙度宜保持在0.3-0.5mm，过度喷砂反而会导致应力集中。

微膨胀特性的精确控制

通过复合硫铝酸盐与氧化镁膨胀源，可实现7天0.02%-0.05%的稳定膨胀率。京沪高速某段修补工程监测数据显示，这种双膨胀源体系使接缝宽度变化控制在0.3mm以内。实验室研究发现，当CaO/SO₃摩尔比调节至1.2-1.5时，既能补偿收缩又不产生后期膨胀应力。但需注意养护温度超过60℃会引发异常膨胀，建议蒸汽养护时温度不超过55℃。

抗滑性能的优化设计

采用粒径0.3-0.6mm的金刚砂骨料时，铺装层摆式摩擦值可达70BPN以上。成都二环快速路施工实践表明，骨料掺量12%-15%时，既能满足抗滑要求又不影响施工流动性。值得注意的是，表面纹理构造深度宜控制在0.4-0.6mm，过深会导致骨料脱落风险增加。对比测试显示，二次拉毛工艺比一次成型工艺的构造深度衰减率降低25%。
