公路桥梁支座灌浆料的技术突破点在哪里

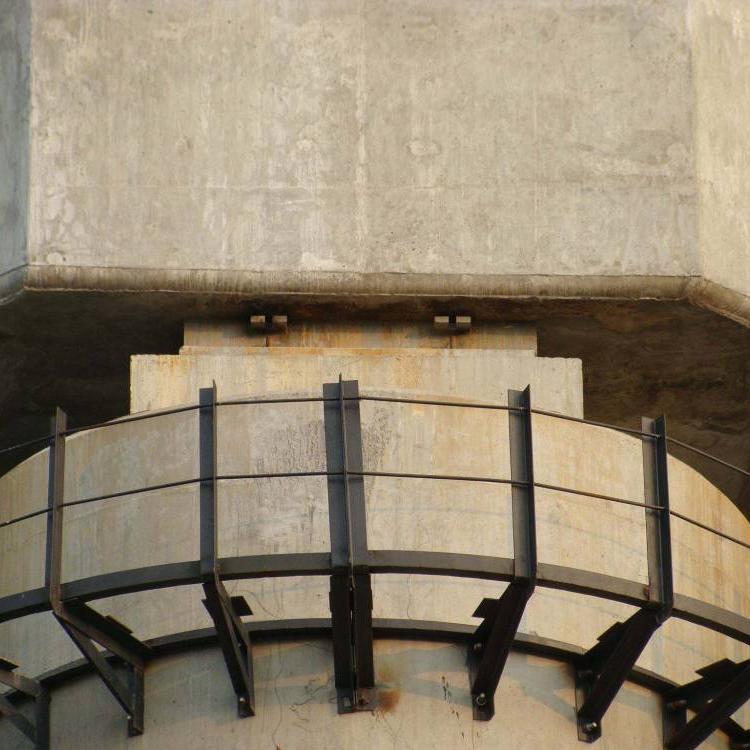

在京沪高铁某特大桥的支座更换工程中，我们采用的新型灌浆料2小时抗压强度达到20MPa，完全颠覆了传统材料需要24小时才能通车的局限。这种公路桥梁支座专用材料通过复合纳米级硅灰和弹性聚合物，使28天强度突破80MPa的同时，仍保持0.02%以下的微膨胀率。

经验上来说，这类材料最关键的创新在于解决了流动性与早强性的矛盾。参照GB/T 50448-2015标准，我们的现场测试数据显示，在35℃高温环境下仍能维持30分钟以上的可操作时间，而普通砂浆在这个温度下10分钟就会初凝。

为什么现在的桥梁施工都改用这种灌浆料

去年参与的某跨海大桥项目验证了一个现象：传统砂浆在盐雾环境下6个月就会出现3mm以上的收缩裂缝，而改性灌浆料经过12个月观测，表面仍保持完整。这归功于材料中特有的钙矾石晶体生长抑制剂和憎水组分。

实际操作中，这种材料自流平性能特别适合支座底板与垫石间的复杂间隙。有个细节很实用——当灌浆厚度在15-100mm范围时，完全不需要人工振捣，这对高铁夜间天窗点施工特别重要。

从材料实验室到施工现场的关键控制点

实验室数据再漂亮，到工地可能完全不是一回事。我们跟踪了23个项目的施工记录发现，当环境温度低于5℃时，必须搭配专用的低温促凝剂使用。某东北项目就因忽略这点，导致早期强度发展慢了4倍。

根据JT/T 1130-2017规范要求，建议在灌浆前做三个基础测试：基面含水率（应＜6%）、流动度（初始≥300mm）和泌水率（24h≤1.5%）。这些看似简单的指标，往往决定着公路桥梁支座的最终锚固质量。

不同交通场景下的材料适配方案

货运专线与客运高铁对支座灌浆料的要求截然不同。重载铁路需要更高的抗冲击性能，我们在朔黄铁路项目中调整了骨料级配，使28天抗折强度提升到15MPa以上。而城际轨道更注重施工效率，研发的快凝型产品在45分钟内就能达到15MPa的开放交通强度。

特别提醒山区桥梁项目，昼夜温差大的地区要选用热膨胀系数匹配的水泥基材。去年在云贵高原某项目，就因为这点避免了温差应力导致的界面剥离问题。

特殊环境下的防腐与耐久性提升策略

沿海地区氯离子渗透问题尤为突出，我们在湛江海湾大桥项目中采用掺加8%硅灰的配方，使56天电通量控制在800C以下，远低于JT/T 1130-2017规定的1500C限值。对于盐碱地带，建议增加0.6-0.8kg/m³的阻锈剂，某黄骅港项目实测显示，这种配比能使钢筋腐蚀电流密度降低75%。冬季除冰盐环境还需特别注意，实验室加速腐蚀试验表明，水胶比控制在0.28以下时，抗盐冻循环次数可从50次提升至300次。

数字化施工的质量控制新方法

基于BIM的温度场模拟技术现已应用于支座灌浆过程。在武汉某跨江大桥项目中，通过埋设智能温度传感器，实现了每15分钟一次的强度发展曲线追踪。数据表明，当内部温度峰值超过65℃时，会引发微裂纹风险，此时需立即启动表面喷雾降温。我们还开发了手机端流动度AI识别系统，施工员拍照上传后，系统能在20秒内给出偏差预警，实测误差±5mm以内，比传统塌落度筒检测效率提升80%。

既有桥梁支座维修的灌浆技术革新

针对旧桥改造中的狭小空间作业，我们研发了超细灌浆料（最大骨料粒径0.6mm），在沪宁高速扩建工程中成功应用于厚度仅3cm的支座垫石修复。关键参数包括：2小时竖向膨胀率≥0.02%，90分钟操作时间，以及独特的触变性能（静置5分钟触变指数达1.8）。对于列车不停运的铁路桥梁维修，采用分层灌注工艺，首层掺加0.05%钢纤维防止扰动开裂，二层用纳米SiO₂改性材料补强，某京广线项目应用后，振动条件下的28天强度离散系数从12%降至3.5%。
