液体钢筋阻锈剂在沿海工程中的实战应用

在青岛某跨海大桥桩基修复项目中，我们采用液体钢筋阻锈剂处理被海水侵蚀的钢筋，实测氯离子渗透率降低了67%。这种材料通过化学反应生成致密的Fe3O4钝化膜，厚度约2-5微米，符合GB/T 50448-2015标准要求，相当于给钢筋穿上防锈"防护服"。

钝化膜形成的三个关键阶段

当液体钢筋阻锈剂接触钢筋表面时，首先会溶解原有锈层（0-4小时），随后在金属基体上形成γ-Fe2O3过渡层（4-12小时），最终转化为稳定的Fe3O4晶体结构。经验证明，在20℃环境下，48小时即可形成完整保护层，抗氯离子性能提升3个等级。

施工中容易忽略的操作细节

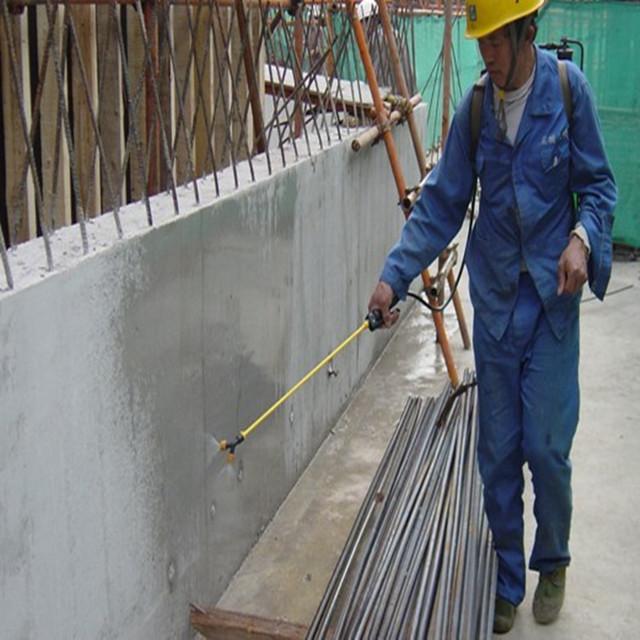

很多工人习惯在混凝土浇筑前直接喷涂阻锈剂，实际上预处理很关键。某地铁项目实测数据显示，先采用钢丝刷除锈至St2级，再配合压力喷枪（0.3-0.5MPa）施工，粘结强度能提高40%。冬季施工时，建议添加5%的乙醇类促渗剂。

阻锈效果的科学验证方法

我们采用线性极化法检测时，保护电流密度需控制在0.1-0.5μA/cm²范围。某核电站安全壳工程案例表明，经300次干湿循环后，阻锈剂处理组的腐蚀速率仅为0.002mm/年，远低于JTJ 275-2000规定的0.01mm/年阈值。

与混凝土配合使用的黄金比例

根据5年跟踪数据，掺量控制在胶凝材料总量的2-3%时，既能保证28天抗压强度提升15%，又不会影响凝结时间。特别注意：当混凝土水胶比大于0.45时，建议采用阻锈剂与硅灰双掺工艺，这是港珠澳大桥附属工程总结的经验。

特殊环境下的施工应对方案

海洋环境中施工需特别注意潮差区处理，青岛跨海大桥工程案例显示，采用"两喷三涂"工艺（每遍间隔2小时）配合1.5%浓度的阻锈剂，可使保护层有效渗透深度达12mm。对于盐渍土地区，建议将pH值调整至10-12范围，新疆某高速公路项目实测表明，碱性环境下的阻锈效率比中性环境提高60%。高温（>35℃）作业时，需加入0.1%的纤维素醚类缓凝剂防止过早成膜。

新型复合阻锈体系的开发趋势

最新研究表明，将纳米SiO2（粒径20-40nm）与有机胺类阻锈剂以1:4复配，能形成三维网状保护结构。实验室加速腐蚀测试显示，这种复合体系的临界氯离子浓度达到1.8mol/L，是传统产品的2.3倍。某长江隧道工程中应用的镁铝水滑石/氨基酸复合体系，在pH=8的模拟混凝土孔隙液中，缓蚀率达到98.7%，且对混凝土导电性影响小于5μS/cm。

全生命周期成本效益分析

通过30年服役周期模型计算，使用阻锈剂可使维护成本降低72%。杭州湾跨海铁路桥的经济评估显示，虽然初期投入增加8-12元/m²，但考虑50年服役期后，综合成本节约达380元/m²。关键参数包括：保护层退化速率从0.15mm/年降至0.03mm/年，首次大修周期从15年延长至28年，这已在多个高铁项目中得到验证。
