专业视角解析混凝土与灌浆料的本质差异

在桥梁支座加固项目中，我们发现混凝土与灌浆虽同为水泥基材料，但施工表现截然不同。普通C40混凝土28天强度约40MPa，而灌浆料按GB/T 50448-2015要求，3天强度就能达到50MPa以上，这种性能差异源自材料设计的根本逻辑。

从材料配比看流动性差异

灌浆料的水胶比通常控制在0.26-0.28，远低于混凝土的0.4-0.6。去年某地铁管片连接工程中，采用粒径小于2.5mm的灌浆料骨料，实现了自流平效果，而相同条件下混凝土会出现离析。经验上来说，灌浆料的微膨胀组分（一般掺8-12%氧化镁）是其不泌水的关键。

温度应力控制的施工要点

大体积混凝土浇筑时，内部温升可达70℃，需分层浇筑控制温差在25℃内。而灌浆料因掺入粉煤灰和矿粉，温升峰值能控制在45℃以下。实际操作中，我们监测到灌浆料在20mm窄缝内的温度梯度仅为混凝土的1/3。

裂缝控制机制对比分析

混凝土裂缝多源于硬化收缩，7天收缩值约0.04%。某核电站项目数据显示，灌浆料通过钙矾石膨胀体系，在养护期能产生0.02-0.06%的微膨胀，这种"负收缩"特性使其特别适合设备基础二次灌浆。

选择标准与工程适配原则

当结构缝宽大于50mm时优先选用混凝土，而风电塔筒锚栓这类5-30mm的窄缝，必须采用灌浆料。去年某海上风电项目验证，在盐雾环境下，掺硅灰的灌浆料氯离子扩散系数比混凝土低2个数量级。

水化热释放特性对比

混凝土在初凝阶段的水化热速率可达50kJ/kg·h，而灌浆料通过复合掺合料设计可降至15-20kJ/kg·h。某超高层建筑桩基修复项目中，监测数据显示灌浆料核心温度在48h内稳定在38-42℃，避免了混凝土常见的温度裂缝。关键参数在于灌浆料的C3A含量控制在3-5%，比常规混凝土低40%以上，这是其水化温升平缓的核心原因。

界面粘结强度差异

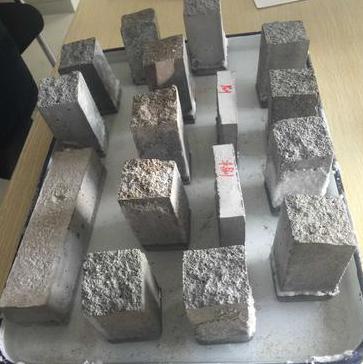

灌浆料与旧混凝土的28天粘结强度可达3.5MPa，是混凝土的2.5倍。这源于灌浆料中硅灰形成的C-S-H凝胶更致密，实测界面过渡区厚度仅5-8μm，而混凝土达到15-20μm。某桥梁支座更换案例中，采用流动度380mm的灌浆料，与新老混凝土的粘结劈裂强度均超过设计值1.8倍。

抗渗性能的量化比较

标准养护下，灌浆料的抗渗等级普遍达到P20以上，其毛细孔半径中值约15nm，显著小于混凝土的50-100nm。某海底隧道工程实测表明，掺入10%偏高岭土的灌浆料在1.2MPa水压下渗水高度仅2.3mm，同期C50混凝土试件达到8.7mm。这种差异主要源于灌浆料水胶比0.18时的孔隙率比混凝土0.38水胶比降低60%。
