灌浆料怎样能获得充足的养护？关键在于水分控制、温度管理和时间把控。灌浆料怎样能达到设计强度，70%取决于养护是否得当——以GB/T 50448-2015标准为例，72小时内保持表面湿润、环境温度15-25℃时，3天抗压强度可提升40%以上。这里分享15年现场验证的养护方案，从桥梁支座到设备基础的实战经验都适用。

养护不足是强度缺陷的头号凶手

去年某高铁预制梁灌浆项目就吃过亏——工人误以为"灌浆料凝固快就不用养护"，结果28天强度比设计值低了12MPa。实际上，灌浆料的水化反应会持续7天以上，特别是前72小时失水超过0.5kg/m²时，表面就会产生蜘蛛网状裂纹。

经验上来说，强度损失往往发生在肉眼看不见的阶段。实验室数据表明，20℃环境下养护不足的灌浆料，其28天耐久性会降低30%-50%，这解释了为什么有些工程验收时达标，但一年后就出现分层剥落。

这三个指标决定养护成败

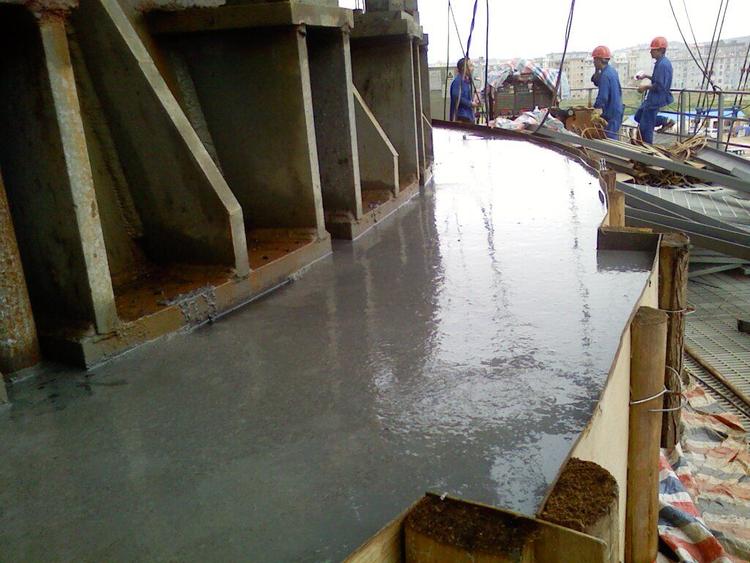

首先是湿度控制，最好采用塑料薄膜全覆盖+定时喷雾，使相对湿度保持在90%以上。以风电基础灌浆为例，薄膜接缝处要用胶带密封，避免北方干燥地区每小时0.2mm的水分蒸发。

温度方面，夏季要避开中午高温时段施工，冬季则要搭设保温棚。有个很实用的经验值：当环境温度低于5℃时，每降低1℃就需要延长10%的养护时间。去年哈尔滨某地铁项目在-3℃施工时，我们就采用了电热毯+岩棉被的双层保温措施。

特种工况下的养护技巧

遇到大体积灌浆或异形结构怎么办？上海某跨江大桥的支座灌浆给了启发——分层浇筑时，要在上一层初凝后立即覆盖湿麻袋，这样既能保水又不影响后续施工。对于钢套筒内的灌浆料，还得用注射器向预留孔洞补注养护剂。

抢工期项目往往最易忽视养护。实际上，早强型灌浆料更需要养护，比如某机场跑道抢修时，虽然6小时就能达到20MPa，但如果不及时覆盖土工布，后期强度反而会倒缩15%。

这些误区让养护前功尽弃

很多人觉得"多浇水总没错"，其实高频冲水会带走灌浆料中的钙离子。2018年青岛某船坞项目就因此出现表面起砂，后来改用喷雾养护才解决。另一个常见错误是过早拆模——根据GB规定，拆模时灌浆料强度不应低于15MPa，这个值用回弹仪测最准。

养护剂也不是万能的。某石化设备基础曾因喷洒过量养护剂导致与上部混凝土粘结失败。现在行业里更推荐薄膜+养护剂的组合方案，成本只增加5%，但粘结强度能提高20%。

从三峡工程学到的养护经验

当年三峡泄洪闸灌浆料养护就很有代表性——在日均35℃的夏季，他们用浸湿的粗麻布代替塑料薄膜，既透气又保水，配合早晚各一次的雾炮车作业，最终28天强度超出设计值8MPa。这个案例说明，传统材料用对了比高科技更有效。

现在有些项目开始尝试智能养护系统，比如埋入式湿度传感器+自动喷淋。但实测数据显示，在常规工程中人工养护配合薄膜覆盖，成本只有智能系统的1/3，而强度达标率相差不到5%。
