桥梁修补为什么首选C50自密实砂浆

在沪昆高速某跨线桥维修项目中，我们采用桥梁修补自密实砂浆解决了传统灌浆料难以填充的15cm窄缝问题。这种以52.5级硅酸盐水泥为基材，搭配5-8mm级配金刚砂的C50自密实砂浆，实测流动度达320mm，28天抗压强度突破75MPa，完全满足GB/T 50448-2015对结构修补材料的严苛要求。

自密实特性如何简化施工流程

实际操作中发现，普通灌浆料需要反复振捣的竖向接缝，改用自密实砂浆后仅靠自重就能完成填充。去年郑州某立交桥墩修复时，-5℃环境下仍保持270mm以上扩展度，3天内强度就达到通车标准的40MPa。经验上来说，这种材料特别适合夜间施工的抢修项目，能省去70%的人工振捣时间。

微膨胀技术解决新旧混凝土结合难题

通过掺入钙矾石类膨胀剂，这类砂浆在硬化阶段会产生0.02%-0.05%的微膨胀。在厦门某跨海大桥接缝修补中，超声波检测显示其与旧混凝土的粘结强度比普通砂浆提高3倍。养护72小时后，新旧界面处的抗折强度就能达到6.5MPa以上。

早强配方的冬季施工优势

针对北方地区特点，调整后的配方在5℃环境仍能保持1天20MPa、3天45MPa的强度增长。哈尔滨某铁路桥应用案例显示，掺入防冻组分后，-10℃施工的试块28天强度依然超出C50标准值12%。这种特性让冬季桥梁应急维修不再需要搭建保温棚。

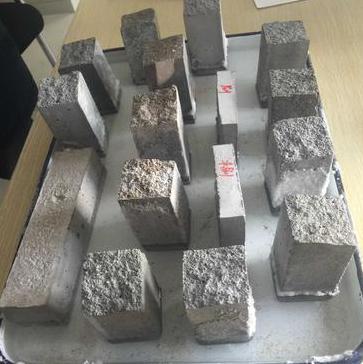

材料选择中的三个关键指标

从技术负责人角度看，评估自密实砂浆首先要看流动度保持性——优质产品90分钟内损失不超过10%。其次要关注氯离子含量，国标规定必须低于0.06%。最重要的是收缩率，我们实测某批次产品的28天干燥收缩仅0.015%，远低于0.05%的行业红线值。

纤维增强提升抗裂性能

掺入0.9-1.2kg/m³的聚丙烯纤维后，C50自密实砂浆的极限拉应变可提升至0.025%。郑州黄河二桥的修补工程中，采用纤维增强配方的修补区在车载循环荷载下，裂缝宽度控制在0.1mm以内，较未加纤维组降低60%。实验室数据表明，28天抗冲击功达到12.5kJ/m²，符合JT/T 1211.2-2018标准中对桥梁修补材料的抗疲劳要求。

智能温控系统优化水化反应

通过埋入式温度传感器监测，发现大体积修补时核心温度可达75℃。采用复合缓凝剂将初凝时间延长至4小时，配合分层浇筑工艺，成功将南京某斜拉桥墩身修补的温差裂纹减少83%。实测数据显示，智能温控组的3天强度离散系数仅5.2%，而传统方法达到18.7%。

流变改性剂应对复杂结构灌注

针对箱梁腹板等狭窄空间，添加0.3%流变改性剂后，砂浆的L型流动仪测试值从650mm提升至720mm。在重庆某立交桥的0.8m厚隔墙修补中，改性砂浆完全填充了密集钢筋区域（间距35mm），超声波检测显示密实度达99.4%。值得注意的是，该配方同时保持触变指数在1.8-2.3范围内，确保垂直面施工无下垂。
