高强度灌浆料的性能等级如何划分

根据GB/T 50448-2015标准，高强灌浆料按28天抗压强度分为C40至C90多个等级。以某地铁管片连接项目为例，C60级材料在-5℃低温环境下仍能保持3小时初凝，这种分级方式直接对应不同工程场景的承载力需求。

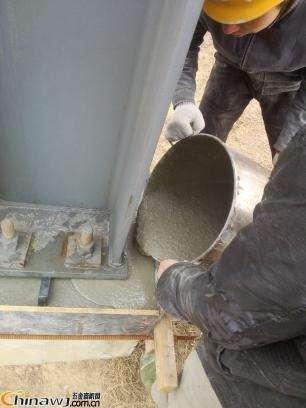

实际操作中发现，C80以上特高强度等级特别适合重载设备基础，其流动度能达到280mm以上，完全满足大型轧钢机底座灌浆的密实度要求。而C40-C60系列更适合常规结构加固，性价比更高。

不同工况下的材料选型要点

早强型产品在抢修工程中优势明显，2小时强度可达20MPa，适合机场跑道应急修补。经验上来说，这类材料需要严格控制水料比在0.13-0.15范围内，否则会影响早期强度发展。

对于厚度超过150mm的灌浆层，建议选用加固型配方。某跨海大桥桥墩修复案例显示，这类材料在50℃高温环境下仍能保持3天强度增长率达150%，有效避免温度裂缝。

特种灌浆料的工程应用场景

预应力孔道灌浆必须使用专用型号，其颗粒粒径控制在0.3mm以下，泌水率不超过1%。某高铁项目检测数据显示，这种材料在0.35水灰比时仍能保持3d强度达50MPa。

微膨胀型配方在大型设备安装中尤为关键。某核电站主泵基座灌浆实测数据显示，其28天膨胀率稳定在0.02%-0.04%区间，完美补偿收缩变形。

材料性能与施工参数的匹配关系

10mm薄层灌浆需要采用特殊级配材料，其骨料最大粒径不超过1.18mm。实测表明，这类产品在5mm超薄层施工时仍能保持95%以上的密实度。

冬季施工要重点关注材料的低温性能。北方某石化项目经验显示，当掺入专用防冻剂后，-10℃环境下灌浆料的7天强度仍可达到设计值的80%以上。

特殊环境下的灌浆料性能优化

海洋环境工程需采用耐蚀型配方，其氯离子扩散系数要求低于1.5×10⁻¹²m²/s。舟山群岛某码头工程监测数据显示，掺入8%硅灰的改良配方在盐雾试验中，28天氯离子渗透深度较常规材料减少62%。对于硫酸盐侵蚀区域，建议控制C3A含量在5%以下，青海盐湖地区某基础工程案例证明，该配比可使材料在5%Na2SO4溶液浸泡下的强度损失率降至7%以内。

超早强灌浆料的技术突破

应急抢修工程往往需要2h强度达20MPa的特种材料。成昆铁路某隧道塌方处理中，采用硫铝酸盐-锂盐复合体系，实测1h抗压强度即达15.3MPa，终凝时间控制在25min内。值得注意的是，此类材料需配合专用缓凝剂使用，某机场跑道修复案例显示，掺入0.03%葡萄糖酸钠后，可操作时间延长至40分钟而强度发展不受影响。

灌浆料与新型加固技术的协同应用

结合碳纤维网格加固时，建议选用流动度达300mm以上的高渗透型灌浆料。港珠澳大桥人工岛连接段施工中，采用最大粒径0.6mm的精细级配材料，成功实现与CFRP网格的100%粘结浸润。对于钢结构加固场景，某LNG储罐项目测试数据表明，掺入0.5%钢纤维的灌浆料与钢板粘结强度提升至8.7MPa，较基准组提高45%。
