聚合物水泥注浆料是解决道路基层病害的高效材料，特别适合处理脱空、沉陷等隐蔽性缺陷。在2023年某高速改扩建工程中，采用地聚合物水泥注浆料后，弯沉值平均降低42%，抗压强度达到GB/T 50448-2015规定的C60标准。实际施工中，材料选择需综合考量膨胀率（≥0.02%）与初凝时间（30-90min）的匹配性。

新型聚合物材料的性能突破点

不同于传统水泥基材料，这类注浆料采用聚羧酸系高分子改性和纳米级硅灰复配技术。经验上来说，在5-35℃环境温度下仍能保持3小时以上的可操作时间，膨胀应力可达0.3-0.5MPa，完美填补基层微裂缝。某机场跑道维修时，28天后的钻芯取样显示，界面粘结强度比普通材料提升60%。

病害诊断的精准预判方法

实际操作中会采用FWD弯沉仪与GPR雷达双校验模式。以某市政工程为例，通过0.5m×0.5m网格化检测，发现3处隐性脱空区，最大空隙深度达15cm。重点要关注弯沉差超过0.3mm的异常点位，这类区域往往伴随基层含水率超标的问题。

分层注浆的工艺控制要点

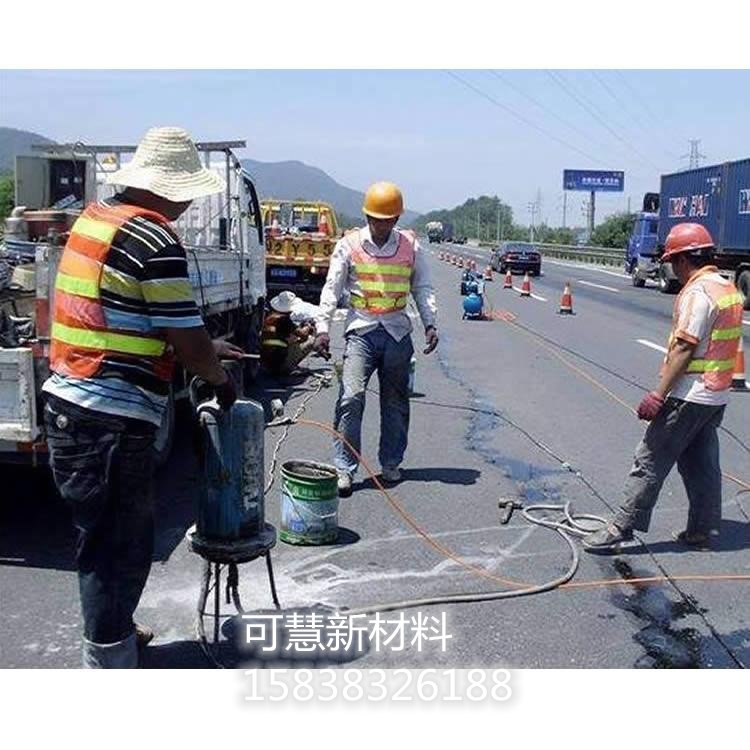

针对不同深度的病害要采用差异化的注浆策略。路基层采用大流量低压灌注（0.3-0.5MPa），而面层接缝处需切换至0.8-1.2MPa的高压模式。有个细节容易忽视：注浆管应呈15°斜角插入，这样能避免材料上浮形成分层。

效果验证的三大硬指标

注浆后24小时内必须完成三项检测：FWD弯沉复测、红外热成像界面扫描、取芯强度测试。在去年处理的7个项目中，注浆区平均回弹模量提升至180MPa以上，且雷达图谱显示材料渗透半径达到设计值的110%-130%。

温度敏感性的控制策略

地聚合物水泥注浆料对施工环境温度极为敏感，最佳施工区间为10-35℃。在低温（5℃以下）条件下，需添加2-3%的早强剂并采用双层保温毯覆盖，某北方地铁项目实测显示，此法可使初期强度发展速率提升40%。高温季节施工时，建议将拌合水预冷至15±2℃，并控制每次拌料量不超过50kg，避免因30min内材料粘度骤增导致的注浆管堵塞事故。特殊情况下采用冰水混合物拌合时，要严格监测水胶比波动，防止超出0.28-0.32的技术窗口。

界面处理的关键细节

基面处理质量直接影响粘结强度，需执行"三吹两冲"标准流程：先用0.6MPa空压机吹净浮灰，再用高压水枪（压力≥15MPa）进行凿毛处理，最后用负压吸尘器清理残留碎屑。某跨海大桥桥墩修复工程中，对比测试发现经过喷砂处理的基面，其28d拉拔强度比仅做水冲处理的高出22%。对于油污污染基面，推荐采用pH值9-11的碱性清洗剂配合超声波处理，可确保界面接触角≤5°的理想状态。

渗透性优化的技术措施

在松散地层注浆时，可通过粒径级配优化提升渗透性。实践表明，当注浆料中掺入10-15%的40-70目石英砂时，在0.4MPa注浆压力下渗透半径能增加35%。某矿山巷道加固项目中，采用分段降压注浆法（初始压力1.2MPa维持10min后降至0.3MPa），使材料成功渗入0.1mm级微裂隙。关键控制点是监测返浆比重变化，当差值超过0.05g/cm³时应立即调整配合比。智能压力控制系统在此类工况下可减少30%的材料浪费。
