粘钢环氧胶是一种耐候胶，由环氧树脂和功能添加剂和填料制成。广泛应用于地基工程和承重部位的加固，是建筑结构胶的重要组成部分。

粘钢环氧橡胶的性能参数

粘钢环氧胶具有高强度，特别是在“钢-钢”的粘接抗拉强度和“钢-混凝土”的粘接抗拉强度方面表现突出。它还具有良好的抗老化性、耐酸碱性、优异的韧性和抗冲击性。该胶无挥发性溶剂，固化后缩水率低，可降至1%以下，粘合件尺寸稳定性好。使用寿命长，使用方便。

粘钢环氧胶的施工步骤

粘钢环氧胶的施工工艺包括以下步骤：

表面处理:处理混凝土表面，使粘接面干燥、无油、无污垢、无灰尘；打磨混凝土粘合表面，去除1-2毫米表面，去除烟尘，用甲苯擦拭；去除粘合钢板的锈蚀。

配胶：将甲、乙二组份胶各自混合均匀，然后按甲组份：乙组份=3:1比例称重后倒入备好的整洁容器中，进行充分搅拌至颜色均匀。

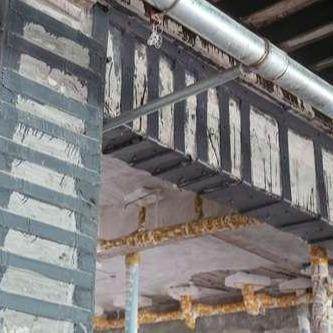

粘贴、固定和干燥:将搅拌均匀的胶水涂在加工好的混凝土和钢板的粘合面上，中间厚，边缘薄，然后将钢板粘合在预定位置。钢板粘合后，应立即用夹具支撑，并用螺栓等设备固定并适当充压，以便胶水刚好从钢板边缘挤压到一定程度。常温下混合甲乙组分胶后，胶粘剂的运行时间为30-45分钟。.当胶水在25℃时，可以在24小时内干燥固定，充压固定设备可以卸下，三天后可以应用。使用温度为5℃。如果低于5℃，应采取加热措施。

常见问题

在使用粘钢环氧胶时，应注意以下几点：

粘钢胶粘剂的粘钢效果与胶粘剂是否按规定处理，胶粘剂配制是否正确，是否混合均匀，胶粘剂是否均匀、密实有关。

如果施工现场平均温度低于0℃，使用时可采用碘钨灯、电炉或水浴等加热方法加热至30℃。∽使用50℃左右，注意不要让水渗入桶内。施工现场平均温度低于-5℃时，建议将粘钢胶粘贴位置加热0℃，并保持24小时。

粘钢环氧胶是一种性能优异的耐候胶，具有强度高、抗老化、耐酸碱、施工方便等特点，在建筑加固工程中得到了广泛的应用。在使用过程中，严格执行正确的施工步骤和注意事项，可以保证粘钢胶的最佳性能。
