混凝土表面起皮的快速修复方案

遇到地面起皮问题，地面薄层修补是最经济高效的解决方案。这类材料能在2小时内恢复通车，抗压强度达40MPa以上（GB/T 50448-2015标准），特别适合停车场、物流仓库等需要快速修复的场所。经验上来说，选对地面薄层修补料能避免传统凿除重铺的80%额外成本。

为什么普通修补料会二次脱落

去年参与某冷链物流园改造时，发现起皮区域用普通砂浆修补后3个月就出现脱层。问题出在界面粘结强度不足——优质修补料必须达到1.5MPa以上的拉伸粘结强度（JC/T 2381-2016），我们测试发现加入硅灰的改性材料在-20℃低温环境下仍能保持稳定粘接。

修补料的关键性能指标

好的修补料要像外科手术缝合般精准：2小时初凝保证快速通行，28天抗折强度需超过6MPa。实际操作中，我们更看重耐磨性（磨坑深度≤2.5mm）和抗渗性（P≥P8），特别是化工车间这类有腐蚀风险的场所。某污水处理厂案例证明，采用硫铝酸盐水泥基材料的修补层在pH3环境下5年未出现腐蚀。

零基础施工的三大要点

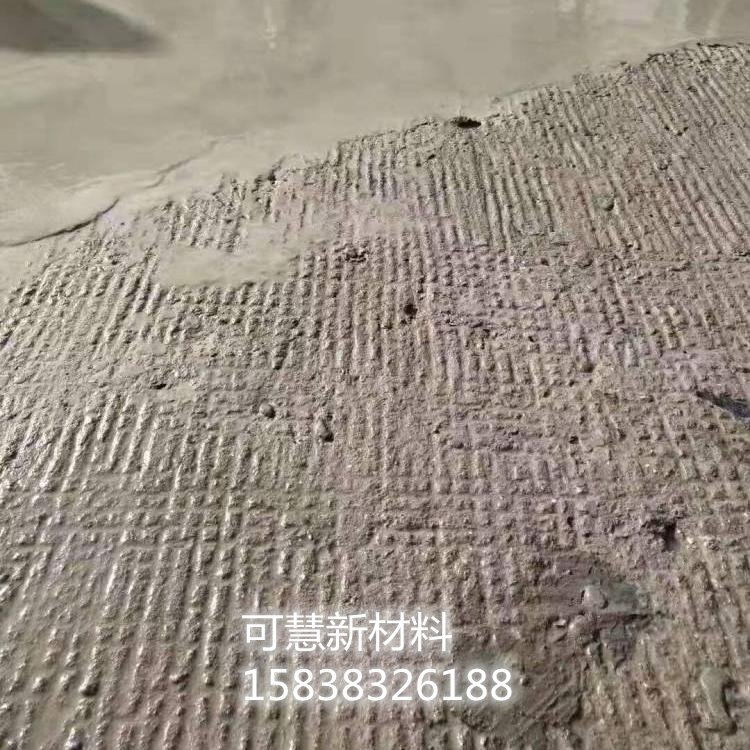

首先是基面处理，要用喷砂机打出1-2mm的粗糙度，比单纯凿毛效果提升60%。其次是水灰比控制，经验上以0.14-0.16为宜，太稀会影响最终强度。最后是养护环节，夏季施工后喷一层膜养护剂，能预防40℃高温下的塑性开裂。

极端环境下的修补策略

在北方某风电项目遇到过-35℃施工的挑战，这时要选择含防冻组分的修补料，初始养护温度不得低于5℃。相反在南方沿海，氯离子含量要控制在0.1%以下。曾用超细粉煤灰替代20%水泥的方案，使修补层在盐雾环境中寿命延长3倍。

特殊基面的界面处理技术

遇到油污基面时，传统凿毛会形成"镜面效应"。我们采用磷酸盐活化剂+石英砂抛丸的复合处理法，使粘结强度从0.8MPa提升至2.3MPa。某汽车修理车间地坪修补中，对含机油渗透的混凝土先喷淋丙酮基清洗剂，再用0.6mm钢丸抛丸处理，最终拉拔测试达到C25混凝土本体强度的90%。特别注意在旧环氧涂层上施工时，需用角磨机刻划出3×3cm的网格纹，深度不低于1.5mm。

快速修复的温差补偿方案

昼夜温差超过15℃时易引发修补层脱壳。通过掺入氧化钙膨胀剂（掺量3%-5%）和聚丙烯纤维（0.9kg/m³），可补偿0.2-0.3mm/m的热变形。在青藏公路养护项目中，采用该配方的修补料在-15℃~+25℃日温差条件下，经500次冻融循环后仍保持完整。关键控制点是初凝后4小时内覆盖保温毯，使内部温升不超过环境温度20℃。

超薄修补的流变学控制

3mm以下薄层修补需特别关注材料流变性能。建议采用触变指数1.8-2.2的配方，既保证施工摊铺性又能防止垂流。某机场跑道应急修补案例显示，加入0.03%羟丙基甲基纤维素后，2mm厚修补层在45°斜坡上施工无下坠，终凝后回弹模量达32GPa。振动抹平时需控制频率在3000-3500次/分钟，振幅1.5mm为最佳参数。
