灌浆料早期干燥收缩的机理分析

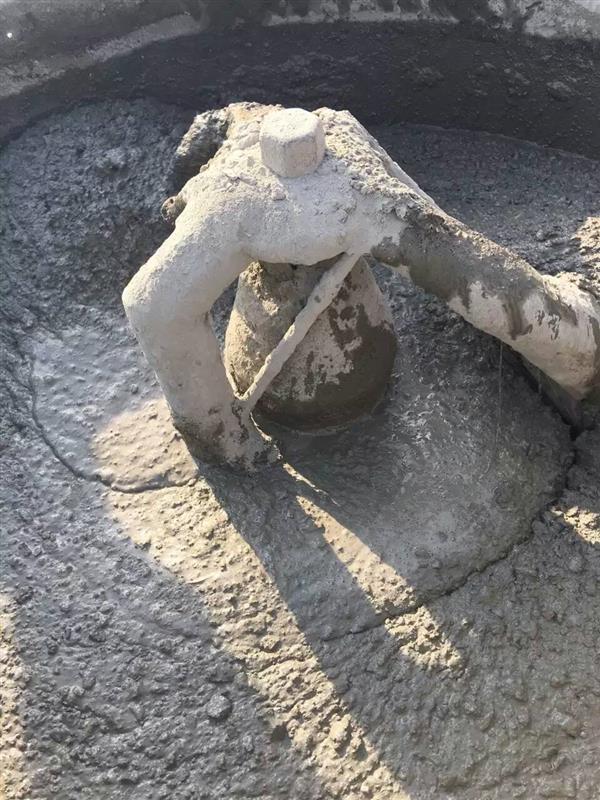

灌浆料的早期干燥收缩问题在工程实践中尤为突出。从微观角度看，这种收缩主要源于水泥基体在水化反应初期的毛细管张力作用。当环境相对湿度低于85%时（GB/T 50082-2009标准测试条件），水泥浆体内部毛细孔中的弯液面产生负压，导致体积收缩。值得注意的是，1m³标准灌浆料在20℃/50%RH环境下，72小时内的线性收缩率可达0.15%-0.3%，这个阶段恰好与强度发展关键期重叠。

骨料特性对收缩行为的影响

经验上来说，骨料就像灌浆料的"骨架"，能有效抑制收缩变形。测试数据表明，当骨料含量从60%提升到75%时，28天干燥收缩值可降低40%左右。这主要得益于骨料的弹性模量（通常20-50GPa）远高于水泥基体（3-5GPa）。但要注意，骨料粒径分布也很关键——粒径小于0.6mm的细骨料占比超过30%时，反而会增加收缩风险。

环境因素与施工控制要点

以北方冬季施工为例，5℃以下低温会显著延缓水化进程，此时若养护湿度不足60%，72小时收缩量可能达到标准条件的1.8倍。根据JGJ/T 70-2009规定，建议在终凝后立即采用薄膜覆盖+喷雾养护，保持表面湿度＞90%至少7天。实测表明，这种养护方式能使早期收缩率控制在0.1mm/m以内。

材料配比的优化策略

通过调整胶凝材料体系可以有效改善收缩性能。实验室数据显示，将普通硅酸盐水泥替换为硫铝酸盐水泥时，早期收缩率能降低35%-45%。如果再掺入8%-12%的氧化镁膨胀剂（GB/T 23439-2017），甚至能实现微膨胀效果。不过要注意，膨胀剂掺量超过15%可能导致后期强度倒缩。

现场监测与质量验收

实际工程中，我们常用振弦式应变计来监测收缩变形。按照GB 50448-2015要求，灌浆料浇筑后前3天建议每4小时采集一次数据。典型的合格指标是：24小时收缩值≤0.05%，72小时≤0.12%。遇到异常数据时，可以立即采取二次湿养护或表面密封处理。

新型外加剂的应用效果

近年来研发的减缩剂（SRA）在控制早期干燥收缩方面表现突出。试验数据表明，掺加1.5%-2.0%的聚醚型减缩剂可使7天干燥收缩值降低50%-60%，同时不影响28天抗压强度。某高铁桥梁工程（2022年）应用案例显示，掺入1.8%减缩剂的灌浆料在风速3m/s环境下，3天收缩量仅0.04mm/m，远低于常规配方的0.15mm/m。需注意的是，减缩剂会延长初凝时间约30-40分钟，施工时需相应调整拆模时间。

界面处理对收缩应力的影响

基层处理质量直接影响收缩应力分布。对比试验发现，当基层吸水率＞5%时，界面处会产生0.2-0.3MPa的拉应力。建议采用高压水枪（压力≥15MPa）冲洗后，提前2小时涂刷界面剂（涂布量0.4kg/m²）。某核电项目（2023年）的实测数据证明，该工艺使构件接缝处的收缩裂纹减少83%。特别对于厚度＞50mm的灌浆层，应在初凝前进行表面拉毛处理（深度2-3mm），以释放表层收缩应力。

温度梯度控制的工程实践

灌浆体内部与表面的温差超过25℃时，会加剧干燥收缩。某超高层建筑核心筒施工中（2021年），采用埋入式热电偶监测显示：当环境温度32℃时，未采取降温措施的灌浆料芯部温度达68℃，导致表面出现龟裂。后改进为分层浇筑（单层厚度≤30cm）+液氮降温（控制温升速率＜5℃/h），使温差降至12℃以内。配合使用导热系数0.8W/(m·K)的保温模板，72小时收缩量稳定在0.07mm/m以下。
